Sanhua RFGB04-0.44-32 Termostatik Genleşme Valfi – R134a, İç Dengeli, 0,44 USRT (≈1,5 kW), Gömülü Orifis

Sanhua RFGB04-0.44-32, R134a soğutucu akışkan için üretilmiş termostatik genleşme valfidir (TXV). Evaporatöre giren akışkan debisini, evaporatör çıkışındaki kızgınlığa (superheat) göre sürekli ayarlar. Buzdolabı, dondurucu, buz makinesi, nem alma cihazı ve küçük iklimlendirme sistemlerinde kullanılır.

Orifis Gövdeye Gömülü: Ayrı Orifis Almanıza Gerek Yok

RFGB serisinin ayırt edici özelliği gövdeye gömülü (build-in) orifistir. Sanhua'nın RFKH serisinde orifis ayrı satılır ve valfle birlikte sipariş edilmesi gerekir; RFGB'de orifis valfin içindedir — kutudan çıkan ürün tek başına çalışır.

Bunun karşılığı şudur: kapasite valfin kendisiyle sabittir, sonradan değiştirilemez. Kapasiteyi değiştirmek isterseniz valfin tamamı değişir. Küçük ve seri üretim uygulamalarda bu tercih edilir; kapasitesi sık değişen sistemlerde RFKH daha esnektir.

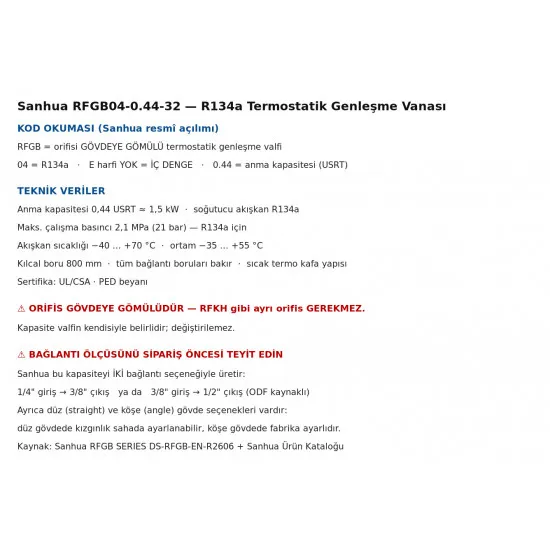

Teknik Özellikler (Resmî Sanhua Datasheet)

• Model: Sanhua RFGB04-0.44-32
• Soğutucu Akışkan: R134a
• Anma Kapasitesi: 0,44 USRT (≈ 1,5 kW)
• Denge Tipi: İç denge — gövdede ayrı denge (equalizer) bağlantısı yoktur
• Orifis: Gövdeye gömülü (build-in), değiştirilemez
• Maks. Çalışma Basıncı: 2,1 MPa (21 bar) — R134a için
• Akışkan Sıcaklığı: −40 … +70 °C | Ortam Sıcaklığı: −35 … +55 °C
• Kılcal Boru: 800 mm | Bağlantı boruları: tamamen bakır
• Yapı: Sıcak termo kafa (warm thermo head) konstrüksiyonu
• Sertifikalar: UL/CSA · PED beyanı
• Kod okuması: RFGB = gömülü orifisli TXV · 04 = R134a · E harfi yok = iç denge · 0.44 = anma kapasitesi (USRT)

• ⚠️ Bağlantı ölçüsünü sipariş öncesi teyit edin. Sanhua bu kapasiteyi iki bağlantı seçeneğiyle üretmektedir: 1/4" giriş → 3/8" çıkış veya 3/8" giriş → 1/2" çıkış (ODF kaynaklı). Ayrıca düz (straight) ve köşe (angle) gövde seçenekleri vardır — düz gövdede kızgınlık sahada ayarlanabilir, köşe gövdede fabrika ayarlıdır. Sistem boru çapınızı bize bildirin, doğru varyantı teyit edelim.
• 🔧 İç denge ne zaman yeterlidir? Tek geçişli ve basınç düşümü düşük evaporatörlerde doğru çalışır. Dağıtıcılı (distributor), çok geçişli veya uzun evaporatörlerde dış dengeli (E) sürüm gerekir.
• 🔧 Duyar kovanı (bulb) bağlantısı: emiş borusuna yatay hatta saat 3-4 konumunda, tam temas edecek şekilde kelepçelenir ve üzeri yalıtılır. Boru altına bağlanırsa yağ birikintisi yanlış okuma yaptırır.
• Lehim sırasında gövdeyi ıslak bezle soğutun ve azot süpürmesi yapın; gömülü orifis ve iç conta ısıdan zarar görür.
• ⚠️ Akışkan uyumu: Bu valf R134a için şarj edilmiştir. R404A, R407C veya R290 sistemde kullanılmamalıdır — termik dolgu farklıdır, kızgınlık kontrolü şaşar. Diğer akışkanlar için RFGB02 (R407C), RFGB03 (R404A/R507A) ve RFGB06 (R290) kodları kullanılır.
