Sanhua RFGB06E-1.5-724 Termostatik Genleşme Valfi – R290 (Propan), Dış Dengeli, 1,5 USRT (≈5,3 kW), Gömülü Orifis

Sanhua RFGB06E-1.5-724, R290 (propan) soğutucu akışkan için üretilmiş termostatik genleşme valfidir (TXV). Evaporatöre giren akışkan debisini, evaporatör çıkışındaki kızgınlığa (superheat) göre sürekli ayarlar. R290 ile çalışan ticari soğutucular, ısı pompaları ve doğal akışkanlı iklimlendirme sistemlerinde kullanılır.

Orifis Gövdeye Gömülü: Ayrı Orifis Almanıza Gerek Yok

RFGB serisinin ayırt edici özelliği gövdeye gömülü (build-in) orifistir. Sanhua'nın RFKH serisinde orifis ayrı satılır ve valfle birlikte sipariş edilmesi gerekir; RFGB'de orifis valfin içindedir — kutudan çıkan ürün tek başına çalışır.

Bunun karşılığı şudur: kapasite valfin kendisiyle sabittir, sonradan değiştirilemez. Kapasiteyi değiştirmek isterseniz valfin tamamı değişir. Küçük ve seri üretim uygulamalarda bu tercih edilir; kapasitesi sık değişen sistemlerde RFKH daha esnektir.

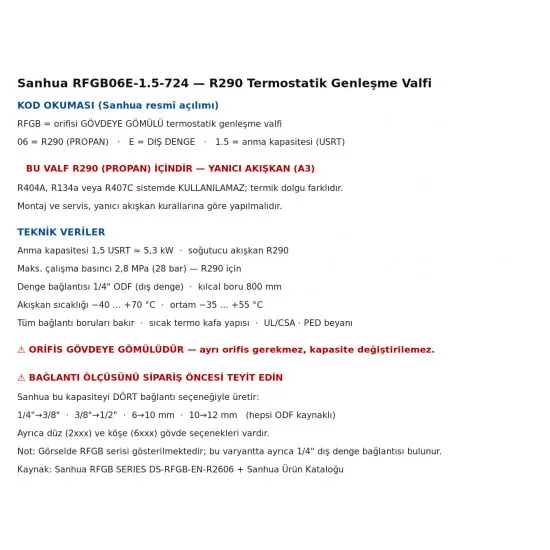

Teknik Özellikler (Resmî Sanhua Datasheet)

• Model: Sanhua RFGB06E-1.5-724
• Soğutucu Akışkan: R290 (propan) — 🔥 yanıcı akışkan (A3 sınıfı)
• Anma Kapasitesi: 1,5 USRT (≈ 5,3 kW)
• Denge Tipi: Dış denge — 1/4" ODF denge bağlantısı ile evaporatör çıkışındaki gerçek basınç ölçülür
• Orifis: Gövdeye gömülü (build-in), değiştirilemez
• Maks. Çalışma Basıncı: 2,8 MPa (28 bar) — R290 için
• Akışkan Sıcaklığı: −40 … +70 °C | Ortam Sıcaklığı: −35 … +55 °C
• Kılcal Boru: 800 mm | Bağlantı boruları: tamamen bakır
• Yapı: Sıcak termo kafa (warm thermo head) konstrüksiyonu
• Sertifikalar: UL/CSA · PED beyanı
• Kod okuması: RFGB = gömülü orifisli TXV · 06 = R290 · E = dış denge · 1.5 = anma kapasitesi (USRT)

• ⚠️ Bağlantı ölçüsünü sipariş öncesi teyit edin. Sanhua bu kapasiteyi dört bağlantı seçeneğiyle üretmektedir: 1/4"→3/8" · 3/8"→1/2" · 6→10 mm · 10→12 mm (hepsi ODF kaynaklı). Ayrıca düz (straight) ve köşe (angle) gövde seçenekleri vardır — düz gövdede kızgınlık sahada ayarlanabilir, köşe gövdede fabrika ayarlıdır. Sistem boru çapınızı bize bildirin, doğru varyantı teyit edelim.
• 🔧 Dış denge (E) avantajı: Valf, 1/4" denge hattıyla evaporatör çıkışındaki gerçek basıncı ölçer. Dağıtıcılı (distributor), çok geçişli veya basınç düşümü yüksek evaporatörlerde dış denge zorunludur — iç dengeli valf bu koşullarda gereğinden az açar.
• Denge hattını evaporatör çıkışına, duyar kovanının hemen sonrasına bağlayın; hattın tıkalı ya da bağlanmamış olması valfi tamamen bozar.
• 🔧 Duyar kovanı (bulb) bağlantısı: emiş borusuna yatay hatta saat 3-4 konumunda, tam temas edecek şekilde kelepçelenir ve üzeri yalıtılır. Boru altına bağlanırsa yağ birikintisi yanlış okuma yaptırır.
• Lehim sırasında gövdeyi ıslak bezle soğutun ve azot süpürmesi yapın; gömülü orifis ve iç conta ısıdan zarar görür. R290 devrede lehim öncesi hattın tamamen boşaltıldığından emin olun.
• 🔥 R290 YANICI AKIŞKANDIR (A3 sınıfı). Montaj, kaçak kontrolü ve servis işlemleri yanıcı akışkan kurallarına göre yapılmalıdır. Bu valf yalnız R290 sistemler içindir; R404A, R134a veya R407C devrede kullanılmamalıdır — termik dolgu farklıdır, kızgınlık kontrolü şaşar. Diğer akışkanlar için RFGB02 (R407C), RFGB03 (R404A/R507A) ve RFGB04 (R134a) kodları kullanılır.
