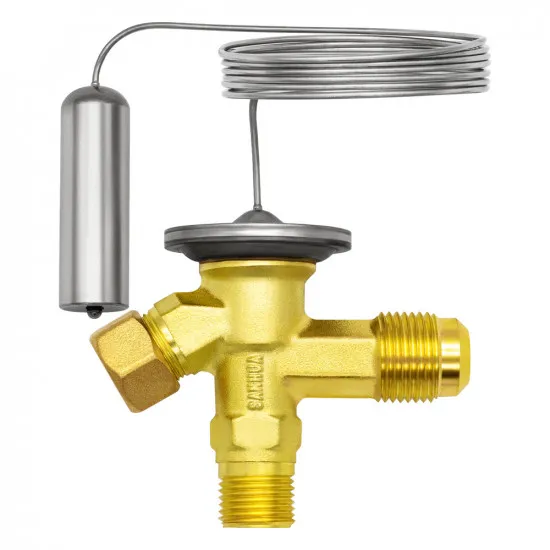

Sanhua RFKH04-2.9-23A Termostatik Genleşme Valfi – R134a, İç Dengeli, 1/2" Rakorlu Çıkış, 2,9 USRT

Sanhua RFKH04-2.9-23A, R134a soğutucu akışkan için üretilmiş termostatik genleşme valfidir (TXV). Evaporatöre giren akışkan debisini, evaporatör çıkışındaki kızgınlığa (superheat) göre sürekli ayarlar.

İç Dengeli (Equalizer Portsuz) Gövde: Basınç Düşümü Düşük Evaporatörler İçin

Bu model iç dengelidir: gövdesinde ayrı bir denge (equalizer) bağlantısı yoktur, valf evaporatör girişindeki basıncı referans alır. Tek geçişli ve basınç düşümü düşük evaporatörlerde doğru çalışır; bağlantı sayısı az olduğu için montajı da basittir.

⚠️ Ne zaman iç denge YETMEZ? Evaporatörde dağıtıcı (distributor) varsa, evaporatör çok geçişliyse ya da uzun/yüksek basınç düşümlü bir devre ise iç dengeli valf gereğinden az açar ve kızgınlık kontrolü şaşar. Bu durumlarda dış dengeli (E) sürüm seçilmelidir — kataloğumuzda mevcuttur.

Teknik Özellikler (Resmî Sanhua Datasheet R2511)

• Model: Sanhua RFKH04-2.9-23A | Sanhua parça no: 10201038502
• Soğutucu Akışkan: R134a
• Anma Kapasitesi: 2,9 USRT (≈ 10,2 kW)
• Denge Tipi: İç denge (equalizer bağlantısı yoktur)
• Bağlantılar: flare / flare — giriş 3/8" flare (rakorlu) · çıkış 1/2" flare (rakorlu)
• Evaporasyon Sıcaklık Aralığı: −40 … +10 °C (Range N)
• MOP: Yok — bu varyant MOP fonksiyonsuz (Tab. A) üretilir
• Maks. Çalışma Basıncı (PS): 4,6 MPa (46 bar)
• Ortam Sıcaklığı: −35 … +55 °C | Akışkan Sıcaklığı: −40 … +70 °C
• Kılcal Boru: 1,5 m, paslanmaz çelik kılcal ve duyar kovan (bulb)
• Termik Dolgu: Çapraz şarj (cross charge) — tüm evaporasyon aralığında kararlı kızgınlık

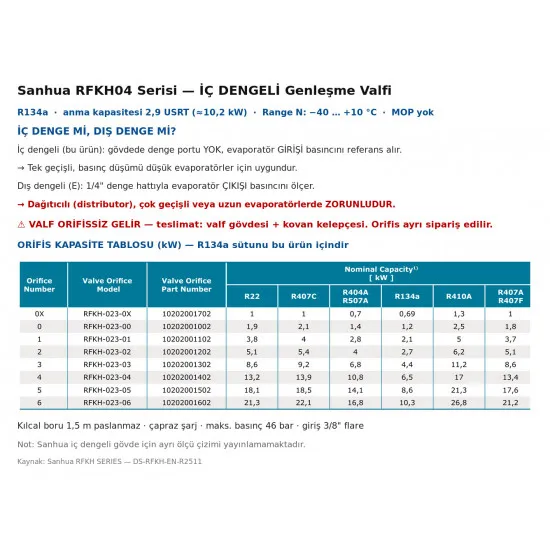

• ⚠️ Orifis DAHİL DEĞİLDİR. Datasheet teslimat kapsamı: valf gövdesi + kovan kelepçesi. Kapasiteyi orifis belirler ve ayrıca sipariş edilmelidir (0X ~ 6 arası, sitemizde mevcut). R134a için orifis kapasiteleri (kW): 0X 0,69 · 0 1,2 · 1 2,1 · 2 2,7 · 3 4,4 · 4 6,5 · 5 8,6 · 6 10,3 — 2. görselde tam tablo
• Sertifikalar: UL/CSA · PED beyanı

• 🔧 Kod okuması: RFKH = termostatik genleşme valfi · 04 = R134a · E harfi YOK = iç denge · 2,9 = anma kapasitesi (USRT) · son hane varyant/bağlantı.
• ℹ️ "A" eki yeni nesli gösterir. Sanhua RFKH serisini güncelledi; güncel katalogda tüm kodlar A ekiyle yayımlanıyor.
• 🔧 Duyar kovanı (bulb) doğru bağlayın: emiş borusuna, yatay hatta saat 3 veya 4 konumunda ve boruya tam temas edecek şekilde kelepçelenir; üzerine yalıtım sarılır. Boru altına (saat 6) bağlanırsa yağ birikintisi yanlış okuma yaptırır.
• Rakorlu bağlantıyı aşırı sıkmayın; conta yüzeyine bir damla soğutucu yağı sürmek sızdırmazlığı iyileştirir.
• ⚠️ Akışkan uyumu: Bu valf R134a için şarj edilmiştir; başka akışkanlı sistemde kullanılmamalıdır — termik dolgu farklıdır, kızgınlık kontrolü şaşar.
