Sanhua DTG-A03020-901 Drayer (Kurutucu Filtre) – 1/4" ODF Kaynaklı, 3 inch³, 48,3 bar

Sanhua DTG-A03020-901, sıvı (likit) hattına takılan 1/4" ODF kaynaklı drayerdir (kurutucu filtre). Katı çekirdekli 3 inch³ gövdesiyle sistemdeki nemi, asidi ve katı kiri tutar; genleşme valfini, kılcal boruyu ve kompresörü korur.

Kompresörü Nemden ve Kirden Koruyan Sıvı Hattı Drayeri — Kaynaklı, Contasız

Devrede kalan nem, soğutucu akışkan ve yağla birleşerek asit üretir; asit önce sargı yalıtımını, sonra kompresörü bitirir. Nem ayrıca genleşme valfinin ya da kılcal borunun çıkışında buzlanıp hattı tıkar. Drayer bu iki riski birden keser.

Gövde ve bağlantılar kaynaklıdır; dışa açılan conta ya da rakor yoktur. Bu, zamanla gevşeyip kaçak yapan rakorlu drayerlere göre en belirgin üstünlüğüdür.

Teknik Özellikler (Resmî Sanhua Datasheet ds-dtg-fg-en-r2206)

• Model: Sanhua DTG-A03020-901
• Bağlantı: 1/4" ODF (6 mm) lehim, iki uç aynı ölçü
• İç hacim: 3 inch³ · katı çekirdek (solid core)
• Ölçüler: gövde çapı ØD 45 mm · gövde boyu B 65 mm · toplam uzunluk A 103 mm
• Net ağırlık: 160 g
• Tasarım basıncı (PS): 48,3 bar (700 psi)
• Çalışma sıcaklığı (TS): −30 … +120 °C
• Sertifika: PED 2014/68/EU Akışkan Grubu 1 (lehimli sürüm) · ANSI/ASHRAE 34 A1 ve lehimli sürümde A2L / A3
• Akış yönü: tek yönlü — gövde üzerindeki FLOW oku akış yönünü gösterir

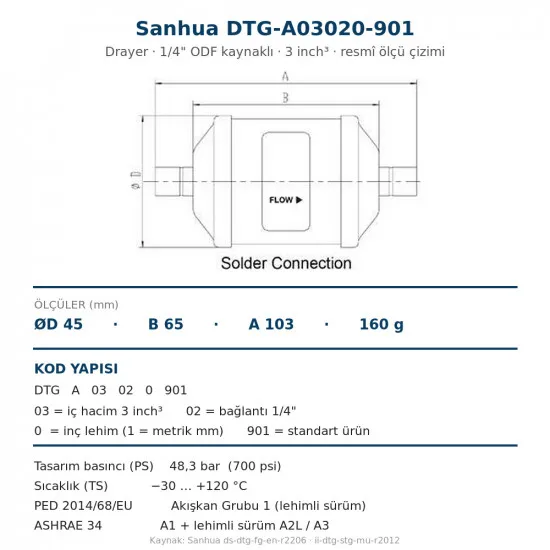

• 🔑 Kod okuma: DTG-A03020-901 → 03 iç hacim 3 inch³ · 02 bağlantı 1/4" · 0 inç lehim (1 olsaydı metrik mm) · 901 standart ürün. 2. görselde resmî ölçü çizimi ve kod tablosu var.
• 🔥 A2L ve A3 gazlarda kullanılabilir. Sanhua'nın montaj talimatı, lehimli sürümü ASHRAE 34'e göre A2L ve A3 sınıfına (R32, R454B, R290, R1234yf gibi) uygun sayar. Rakorlu sürümlerde bu onay yoktur.
• ⚠️ Lehim uyarısı: Sanhua, drayer gövdesinin lehim sırasında aşırı ısınmamasını ister — gövdeyi ıslak bezle sarın ve uygun lehim alaşımı (SilFos 15 tipi) kullanın. Aşırı ısı çekirdeği bozar, drayer görevini yapamaz.
• ⚠️ Ok yönü şart: FLOW oku kondenserden genleşme valfine doğru bakmalıdır. Ters takılan drayer tuttuğu kiri sisteme geri verir.
• Montaj yeri: sıvı hattında, gözetleme camının ve genleşme valfinin öncesinde. Kompresör yanması sonrası değişimde drayer mutlaka yenilenir — eski çekirdek asit yüklüdür.
• Aynı gövdenin diğer bağlantı ölçüleri: 5/16" (kod 25) · 3/8" (03) · 1/2" (04) — daha büyük hat için iç hacmi de büyütün (5 · 8 · 16 inch³).
