Sanhua DTG-A05020-901 Drayer (Kurutucu Filtre) – 1/4" ODF Kaynaklı, 5 inch³, 48,3 bar

Sanhua DTG-A05020-901, sıvı (likit) hattına takılan 1/4" ODF kaynaklı drayerdir (kurutucu filtre). Katı çekirdekli 5 inch³ (82 cm³) gövdesiyle sistemdeki nemi, asidi ve katı kiri tutar.

Kompresörü Nemden ve Kirden Koruyan Sıvı Hattı Drayeri — Kaynaklı, Contasız

Devrede kalan nem, soğutucu akışkan ve yağla birleşerek asit üretir; asit önce sargı yalıtımını, sonra kompresörü bitirir. Nem ayrıca genleşme valfinin ya da kılcal borunun çıkışında buzlanıp hattı tıkar. Drayer bu iki riski birden keser.

Gövde ve bağlantılar kaynaklıdır; dışa açılan conta ya da rakor yoktur. Bu, zamanla gevşeyip kaçak yapan rakorlu drayerlere göre en belirgin üstünlüğüdür.

Teknik Özellikler (Resmî Sanhua Datasheet ds-dtg-fg-en-r2206)

• Model: Sanhua DTG-A05020-901
• Bağlantı: 1/4" (6 mm) ODF lehim, iki uç aynı ölçü
• 🔑 Kod okuma: DTG-A05020-901 → 05 iç hacim 5 inch³ · 02 bağlantı 1/4" · 0 inç lehim (1 olsaydı metrik mm) · 901 standart ürün

• Gövde tipi: katı çekirdek (solid core) · iç hacim 5 inch³ (82 cm³)

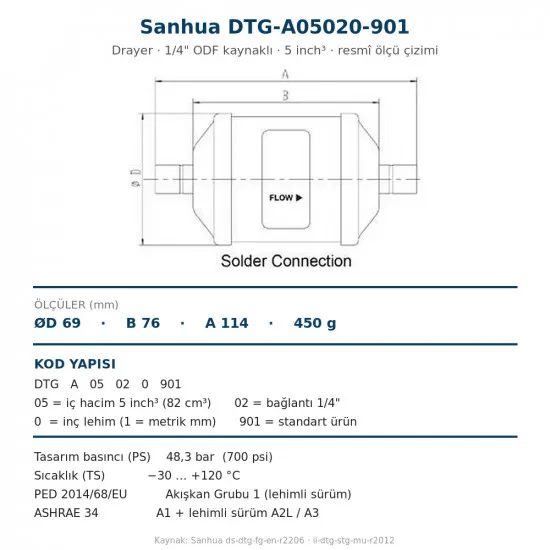

• Ölçüler: gövde çapı ØD 69 mm · gövde boyu B 76 mm · toplam uzunluk A 114 mm
• Net ağırlık: 450 g
• Tasarım basıncı (PS): 48,3 bar (700 psi)
• Çalışma sıcaklığı (TS): −30 … +120 °C
• Sertifika: PED 2014/68/EU Akışkan Grubu 1 (lehimli sürüm) · ANSI/ASHRAE 34 A1 ve lehimli sürümde A2L / A3
• Akış yönü: tek yönlü — gövde üzerindeki FLOW oku akış yönünü gösterir

• 🔥 A2L ve A3 gazlarda kullanılabilir. Sanhua'nın montaj talimatı lehimli sürümü ASHRAE 34'e göre A2L ve A3 sınıfına (R32, R454B, R290, R1234yf) uygun sayar. Rakorlu sürümlerde bu onay yoktur.
• ⚠️ Lehim uyarısı: Sanhua drayer gövdesinin aşırı ısınmamasını ister — gövdeyi ıslak bezle sarın ve uygun lehim alaşımı (SilFos 15 tipi) kullanın. Aşırı ısı çekirdeği bozar.
• ⚠️ Ok yönü şart: FLOW oku kondenserden genleşme valfine doğru bakmalıdır. Ters takılan drayer tuttuğu kiri sisteme geri verir.
• Montaj yeri: sıvı hattında, gözetleme camının ve genleşme valfinin öncesinde. Kompresör yanması sonrası drayer mutlaka yenilenir.
• Aynı gövdenin diğer bağlantıları: 1/2" (kod 04) · 5/8" (05). Daha küçük hat için 3 inch³ gövde (DTG-A030xx) seçilir.
