Sanhua DTG-A03030-901 Drayer (Kurutucu Filtre) – 3/8" ODF Kaynaklı, 3 inch³, 48,3 bar

Sanhua DTG-A03030-901, sıvı (likit) hattına takılan 3/8" ODF kaynaklı drayerdir (kurutucu filtre). Katı çekirdekli 3 inch³ (49 cm³) gövdesiyle sistemdeki nemi, asidi ve katı kiri tutar.

Kompresörü Nemden ve Kirden Koruyan Sıvı Hattı Drayeri — Kaynaklı, Contasız

Devrede kalan nem, soğutucu akışkan ve yağla birleşerek asit üretir; asit önce sargı yalıtımını, sonra kompresörü bitirir. Nem ayrıca genleşme valfinin ya da kılcal borunun çıkışında buzlanıp hattı tıkar. Drayer bu iki riski birden keser.

Gövde ve bağlantılar kaynaklıdır; dışa açılan conta ya da rakor yoktur. Bu, zamanla gevşeyip kaçak yapan rakorlu drayerlere göre en belirgin üstünlüğüdür.

3 inch³ hangi sisteme? Bu gövde, serinin en küçük boyudur — küçük ticari soğutucular, buzdolabı/vitrin dolapları, split klimalar ve düşük kapasiteli üniteler için seçilir. Daha yüksek kapasiteli hatlarda aynı bağlantıyla 5 inch³ gövde tercih edilir.

Teknik Özellikler (Resmî Sanhua Datasheet ds-dtg-fg-en-r2206)

• Model: Sanhua DTG-A03030-901
• Bağlantı: 3/8" (10 mm) ODF lehim, iki uç aynı ölçü
• 🔑 Kod okuma: DTG-A03030-901 → 03 iç hacim 3 inch³ · 03 bağlantı 3/8" · 0 inç lehim (1 olsaydı metrik mm) · 901 standart ürün
• Gövde tipi: katı çekirdek (solid core) · iç hacim 3 inch³ (49 cm³)

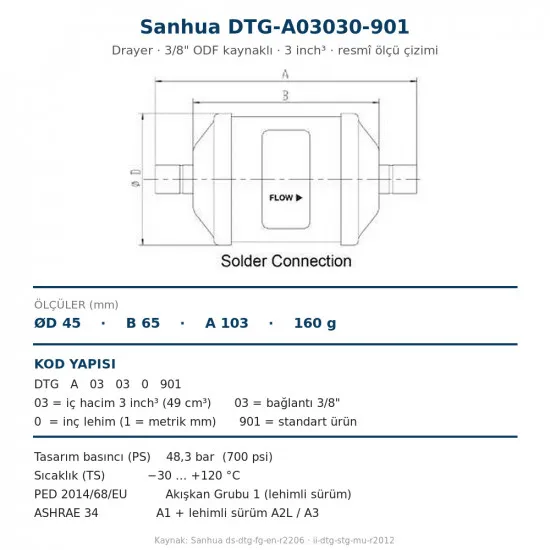

• Ölçüler: gövde çapı ØD 45 mm · gövde boyu B 65 mm · toplam uzunluk A 103 mm
• Net ağırlık: 160 g
• Tasarım basıncı (PS): 48,3 bar (700 psi)
• Çalışma sıcaklığı (TS): −30 … +120 °C
• Sertifika: PED 2014/68/EU Madde 4.3, Akışkan Grubu 1 (lehimli sürüm) · ANSI/ASHRAE 34 A1 ve lehimli sürümde A2L / A3
• Akış yönü: tek yönlü — gövde üzerindeki FLOW oku akış yönünü gösterir

• 🔥 A2L ve A3 gazlarda kullanılabilir. Sanhua'nın montaj talimatı lehimli sürümü ASHRAE 34'e göre A2L ve A3 sınıfına (R32, R454B, R290, R1234yf) uygun sayar. Rakorlu sürümlerde bu onay yoktur.
• ⚠️ Lehim uyarısı: gövdeyi ıslak bezle sarın ve uygun alaşım (SilFos 15 tipi) kullanın. Aşırı ısı çekirdeği kalıcı olarak bozar; Sanhua gövde sıcaklığının 120 °C'yi aşmamasını ister.
• ⚠️ Ok yönü şart: FLOW oku kondenserden genleşme valfine doğru bakmalıdır. Ters takılan drayer tuttuğu kiri sisteme geri verir.
• Montaj yeri: sıvı hattında, gözetleme camının ve genleşme valfinin öncesinde. Kompresör yanması (burnout) sonrası drayer mutlaka yenilenir.
• Aynı gövdenin diğer bağlantıları: 1/4" (kod 02). Daha büyük hat için 5 inch³ gövde: DTG-A05030-901 (3/8") ve DTG-A05020-901 (1/4").
