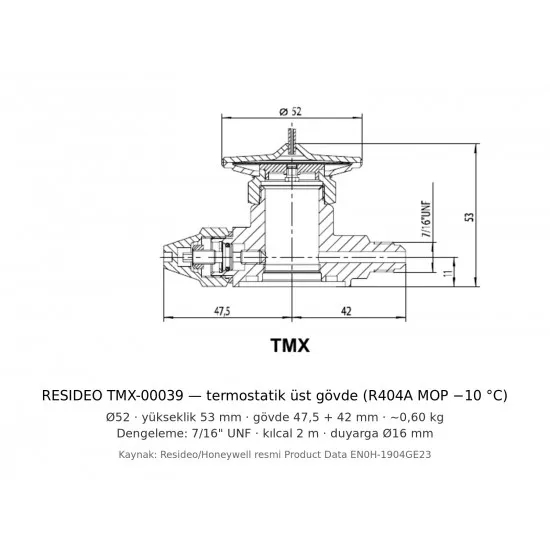

Resideo (Honeywell) TMX-00039 Termostatik Üst Gövde – R404A, MOP −10 °C, Dengeli Port, PS 34 bar

Resideo (Honeywell) TMX-00039, TMX serisi termostatik genleşme valflerinin üst gövdesidir (termal kafa / power element). R404A için gaz şarjlı, MOP −10 °C basınç sınırlamalıdır.

Gövdeyi Sökmeden Şarj Tipini Değiştirin — Üst Gövde Ayrı Satılır

TMX serisi modülerdir: valf üç parçadan oluşur — üst gövde (bu ürün), taban (TMXL lehimli / TMXB rakorlu) ve değiştirilebilir orifis kartuşu. Taban hatta bağlı kalır; şarj tipi ya da MOP değeri değişecekse yalnız üst gövde sökülüp değiştirilir.

Pratikte bu şu demek: uygulama R404A'ya döndüğünde ya da düşük sıcaklık bandına geçildiğinde hattı kesmeden, lehim yapmadan, gaz boşaltmadan valfin karakteri değiştirilebilir. Aynı taban ve orifisle çalışmaya devam edilir.

MOP −10 °C Ne Yapar

MOP (Maximum Operating Pressure), emiş basıncının belirlenen değerin üstüne çıkmasına izin vermez. Devreye alma, defrost sonrası kalkış ve sıcak yük atma anlarında emiş basıncı hızla yükselir; motor tasarım akımının üstünde yüklenir. MOP'lu valf bu anda akışı kısarak kompresörü korur.

Bu modelde MOP −10 °C'dir ve resmî tabloya göre −10 °C … −50 °C evaporasyon bandında çalışır — düşük sıcaklık uygulaması: derin dondurucu, şoklama, düşük sıcaklıklı soğuk oda.

Teknik Özellikler (Resmî Resideo Product Data EN0H-1904GE23)

• Model: Resideo (Honeywell) TMX-00039 | Tip: TMX serisi üst gövde (termal kafa)
• Soğutucu akışkan: R404A (R507A aynı şarj bandında)
• Şarj: sönümlü gaz şarjı, basınç sınırlamalı — MOP −10 °C
• Evaporasyon aralığı: −10 °C … −50 °C
• Maks. basınç (PS): 34 bar(a) | Test basıncı (PF): 37,4 bar(a)
• Kılcal boru: 2 m | Bulb çapı: 16 mm
• Statik kızgınlık: yaklaşık 3,5 K (fabrika ayarı)
• Maks. ortam sıcaklığı: 100 °C | Maks. bulb sıcaklığı: 140 °C (gaz şarj)
• Denge: dış denge, valf gövdesine entegre — ayrı denge bağlantısı 7/16" UNF
• Gövde: dengeli port (balanced port) — yoğuşma basıncı değişse de kapasite sabit kalır
• Malzeme: gövde ve taban pirinç · termal kafa ve diyafram paslanmaz çelik (koruyucu gaz altında kaynaklı)
• Ağırlık: yaklaşık 0,60 kg
• Anma kapasite bandı (seri): 17,0 … 75,1 kW (R22 şartlarında)

Uyumlu Tabanlar ve Diğer MOP Seçenekleri

Tabanlar: TMXL — lehimli taban, iki yollu (D) veya köşe (W) yapı · TMXB — rakorlu taban, iki yollu. Taban ve orifis kartuşu bu ürüne dahil değildir, ayrı sipariş edilir.

• 🚨 Gaz şarjlı MOP'lu valflerde kritik kural: Resideo'nun kendi notu — bulb her koşulda kılcal borudan ve termal kafadan daha SOĞUK olmalıdır. TMX serisinde termal kafa sıvı akışkanla ısıtıldığı için bu şart yapısal olarak sağlanır; yine de kafayı izole edip soğutmayın.
• 🔧 Montaj konumu serbesttir — valf her pozisyonda monte edilebilir.
• 🔧 Bulb yerleşimi: yatay emiş hattının üst yarısına, sıvı cebinden sonraya asla konmaz. Bulb mutlaka izole edilir; aksi halde ortam sıcaklığı okumayı bozar.
• 🔧 Dış denge hattı 6 mm veya 1/4" çapında olmalı ve bulbdan sonraya bağlanmalıdır. Yağın denge hattına kaçmaması için bir kavis (overbow) bırakın.
• Kızgınlık ayarı: fabrika ayarı en düşük kızgınlık ve en iyi evaporatör kullanımı için kalibrelidir — gerekmedikçe dokunmayın. Ayar gerekirse: saat yönü = akış azalır, kızgınlık artar. Bir tam tur yaklaşık 0,3 bar değiştirir.
• ⚠️ Lehimden sonra tabanı suyla soğutmayın — ani soğuma gövdeyi çatlatır.
