Resideo (Honeywell) TMX-00039 Termostatik Üst Gövde – R404A, MOP −10 °C | TMX Serisi TXV İçin

Resideo (Honeywell) TMX-00039, değiştirilebilir orifisli TMX serisi termostatik ekspansiyon valflerinin üst gövdesidir (termostatik güç elemanı / power element). Valf gövdesi hatta lehimli kalırken şarj tipi bu üst gövdeyle belirlenir; arızada ya da uygulama değişiminde gövdeyi sökmeden yalnız üst gövde değiştirilir.

R404A Gaz Şarjı, MOP −10 °C Kompresör Koruması

MOP (Maximum Operating Pressure), emme basıncının belirli bir değerin üstüne çıkmasını engelleyen basınç sınırlayıcıdır: devreye alma, defrost sonrası ve sıcak yük atma anlarında valf kısılarak kompresörün aşırı yüklenmesi önlenir. Bu modelde MOP değeri −10 °C'dir; resmî Resideo tablosuna göre −10 °C ile −50 °C evaporasyon aralığında çalışır — derin dondurucu ve düşük sıcaklıklı ticari soğutma bandı.

Teknik Özellikler (Resmî Resideo Product Data)

• Model: Resideo (Honeywell) TMX-00039
• Tip: TMX serisi değiştirilebilir üst gövde (power element)
• Soğutucu Akışkan: R404A (R507A ile aynı şarj bandı)
• Şarj: Gaz şarjı, basınç sınırlamalı — MOP −10 °C
• Evaporasyon Aralığı: −10 °C … −50 °C
• Maks. Basınç: PS 34 bar(a) · test basıncı PF 37,4 bar(a)
• Kılcal Boru: 2 m | Sensör: Ø16 mm | maks. sensör sıcaklığı 140 °C (gaz şarj)
• Statik Superheat: ≈ 3,5 K (ayarlanabilir)

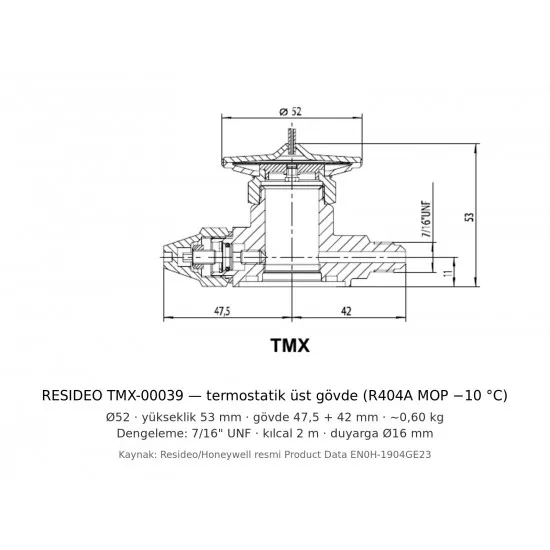

• Ölçüler: Ø52 · yükseklik 53 mm · ~0,60 kg — 2. görselde resmî ölçü çizimi
• Dengeleme Bağlantısı: 7/16" UNF (dış denge valf gövdesinde entegre)
• Malzeme: Paslanmaz çelik termik kafa + koruyucu gaz altında kaynaklı paslanmaz diyafram, pirinç gövde
• Uyumluluk: TMXB (rakorlu) / TMXL (lehimli) gövdeler + TMXD orifis kartuşları

• 🚨 Gaz şarjlı MOP elemanlarında sensör her koşulda kılcal borudan ve termik kafadan SOĞUK olmalıdır — aksi halde şarj kafaya göç eder ve valf kontrolü kaybeder. TMX serisinde termik kafa sıvı akışkanla ısıtıldığı için bu koşul doğal olarak sağlanır.
• MOP değeri seçimi: Kompresörün izin verilen maksimum emme basıncına göre, ya da sistemin çalışma evaporasyon sıcaklığından en az 5 K yüksek seçilmelidir.
• 🔧 Üst gövdeyi değiştirirken orifis kartuşunun kapasiteye uygunluğunu kontrol edin — kapasiteyi orifis belirler, şarjı üst gövde.
