Resideo (Honeywell) AEL-222185 Otomatik Ekspansiyon Valfi – AEL 5,0 | 1-7 bar Sabit Basınç, 3/8" × 5/8" ODF

Resideo (Honeywell) AEL-222185, otomatik ekspansiyon valfidir (sabit basınç valfi / constant pressure valve). Termostatik valften farkı: superheat'e göre değil, evaporasyon basıncına göre çalışır — evaporatör basıncını ayarlanan değerde sabit tutar. Yük düştüğünde açar, yük arttığında kısar; böylece evaporatör basıncı ve dolayısıyla sıcaklığı sabit kalır.

Sabit Evaporasyon Basıncı: Nem Alma ve Buz Makinesi Uygulamaları

Resmî Honeywell dokümanına göre AEL serisi, tek enjeksiyonlu ve dağıtıcısız (distributor'suz) evaporatörlü sistemler için tasarlanmıştır: klimalar, nem alma cihazları, hava kurutucular, su soğutucular ve buz makineleri. Bu uygulamalarda yük çok değişkendir; termostatik valf avlanmaya (hunting) girerken sabit basınç valfi evaporatörü kararlı tutar ve donmayı önler.

Teknik Özellikler (Resmî Honeywell Product Data)

• Model: Resideo (Honeywell) AEL-222185 | Valf Boyu: AEL 5,0
• Tip: Otomatik ekspansiyon valfi — sabit orifis (4,75), iç dengelemeli
• Nominal Kapasite: 22,4 kW (R22) · 15,9 kW (R134a) · 15,8 kW (R404A) · 15,9 kW (R507A)
  t₀ +4 °C / t𝒸 +38 °C, 1 K aşırı soğutma koşulunda
• Evaporasyon Basıncı Ayar Aralığı: 1 – 7 bar(a) | Fabrika ayarı 2,2 bar(a)
• Bağlantılar (ODF lehim): Giriş 3/8" · Çıkış 5/8"
• Maks. Basınç: PS 25,5 bar(a) · test basıncı PF 28 bar(a) | Maks. ortam sıcaklığı 100 °C

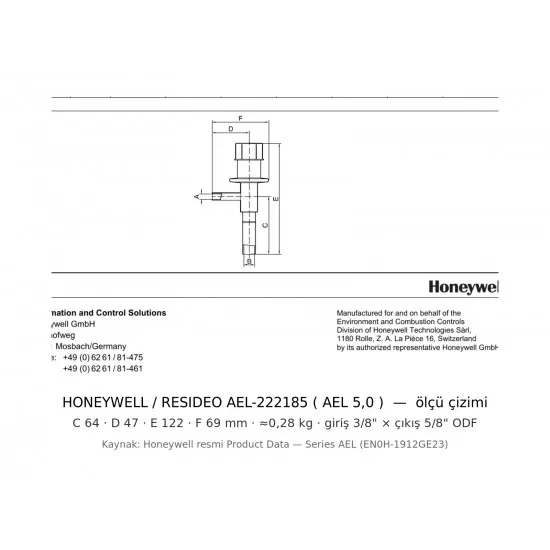

• Ölçüler: C 64 · D 47 · E 122 · F 69 mm | Ağırlık: ≈0,28 kg — 2. görselde resmî ölçü çizimi
• Gövde: Hermetik yapı, paslanmaz çelik kafa + koruyucu gaz altında kaynaklı paslanmaz diyafram
• Uyumlu Gazlar: Tüm CFC / HCFC / HFC akışkanlar — amonyak (R717) ile kullanılmaz

• 🔧 Ayar: Fabrika çıkışı 2,2 bar(a)'dır. Ayar vidasını küçük adımlarla çevirip sistemin dengelenmesini bekleyin; basıncı düşürmek evaporatör sıcaklığını düşürür.
• Nerede kullanılmaz: Dağıtıcılı (distributor) ve çok devreli evaporatörlerde bu valf uygun değildir — oralarda dış dengelemeli termostatik valf (TXV) kullanılır.
• Lehim sırasında gövdeyi ıslak bezle soğutun; alevi ayar mili ve diyafram bölgesinden uzak tutun.
• Aile: Aynı seride AEL 0,5 / 1,0 / 2,0 / 3,0 / 4,0 / 6 boyları vardır; seçim kapasiteye göre yapılır.
