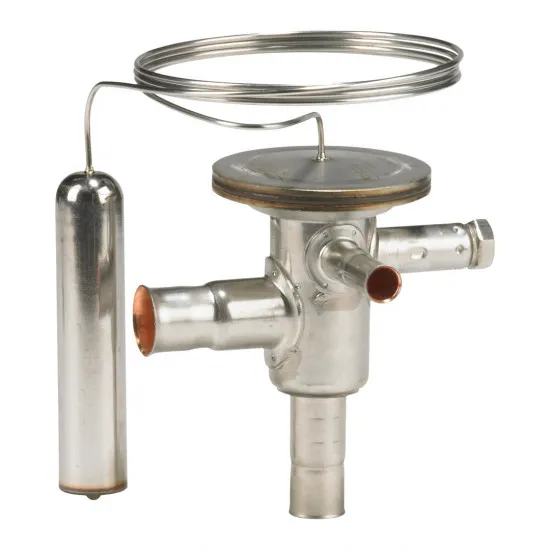

Danfoss TCHE 068U4582 Sıcak Gaz Bypass (Kapasite) Regülatörü – R407C, 10/12 mm ODF, 5,3 kW

Danfoss TCHE 068U4582, soğutma devresinde sıcak gaz bypass (kapasite) regülatörüdür. Kompresör basma hattındaki sıcak gazın bir kısmını kontrollü şekilde emme tarafına aktararak emme basıncını sabit tutar; böylece yük düştüğünde kompresörün sürekli durup kalkması (short cycling) ve evaporatörün buzlanması önlenir.

Kapasite Kontrolü İçin Sıcak Gaz Bypass Regülatörü

⚠️ Bu ürün bir genleşme valfi (TXV) değildir. Genleşme valfi sıvı hattından evaporatöre besleme yapar ve superheat'e göre kısılır; sıcak gaz bypass regülatörü ise basma hattından emme hattına gaz aktarıp düşük yükte kapasiteyi düşürür. İki ürün birbirinin yerine kullanılamaz.

Tipik kullanım: değişken yüklü su soğutma grupları, proses soğutma, laboratuvar ve tıbbi soğutma, düşük yükte kararlı çalışması gereken market ve iklimlendirme üniteleri. Regülatör, emme basıncı ayar değerinin altına düştüğünde açar; basınç yükselince kapanır.

Teknik Özellikler (Resmî Danfoss Verisi)

• Model: Danfoss TCHE | Kod: 068U4582 (muadil kod: 068U4536)
• Tip: Sıcak gaz bypass / kapasite regülatörü — dış dengelemeli, tek yönlü akış
• Soğutucu Akışkan: R407C
• Ayar Aralığı: −1 °C … +8 °C (30 – 46 °F) evaporasyon karşılığı
• Kapasite: 5,3 kW (1,5 TR) | Orifis: No. 4
• Bağlantılar (ODF lehim): Giriş 10 mm · Çıkış 12 mm · Dengeleme 6 mm
• Maks. Çalışma Basıncı: 45,5 bar (660 psig)
• Kılcal Boru: 900 mm
• Gövde: Paslanmaz çelik, köşe tip (angleway) | Ağırlık: 0,15 kg (net valf)

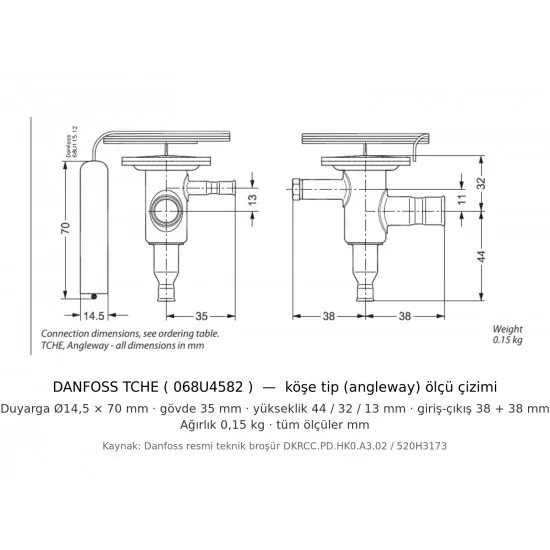

• Ölçüler: Sensör Ø14,5 × 70 mm · gövde 35 mm · yükseklik 44 / 32 / 13 mm · giriş-çıkış eksenleri 38 + 38 mm — 2. görselde resmî ölçü çizimi
• Ayar: Fabrika ayarı üzerinden ayarlanabilir (≈2 °C superheat kademesi)

• 🔧 Montaj yeri: Regülatör basma hattından alınıp evaporatör çıkışı ile TXV sensörü arasına enjekte edilecek şekilde bağlanır; dengeleme hattı emme borusuna alınır.
• Sıvı enjeksiyonu gerekebilir: Sıcak gaz doğrudan emmeye verilirse basma sıcaklığı yükselir. Uzun süreli bypass çalışmasında kompresörü korumak için ek sıvı enjeksiyonu planlanmalıdır.
• Lehim sırasında gövdeyi ıslak bezle soğutun; alevi ayar mili ve diyafram bölgesinden uzak tutun.
• Ayar: Emme basıncı istenen değerin altına inince valfin açması beklenir; ayar vidasını küçük adımlarla çevirip sistemi dengelenmeye bırakın.
