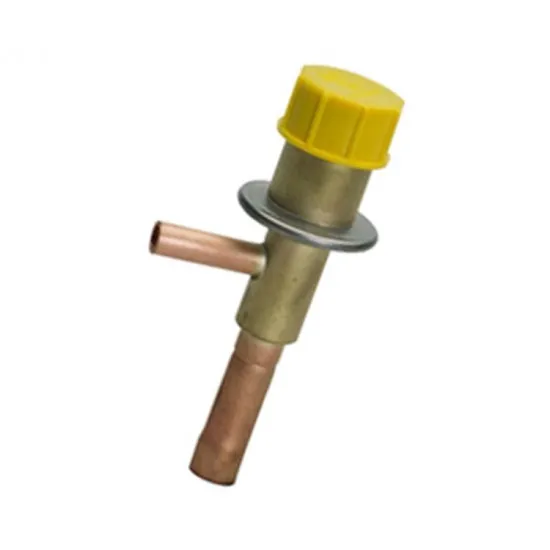

Resideo (Honeywell) AEL-222201 Otomatik Ekspansiyon Valfi – AEL 1,0 | 1-7 bar Sabit Basınç, 6 mm × 10 mm ODF

Resideo (Honeywell) AEL-222201, otomatik ekspansiyon valfidir (sabit basınç valfi / constant pressure valve). Termostatik valften farkı: kızgınlığa (superheat) göre değil, evaporasyon basıncına göre çalışır — evaporatör basıncını ayarlanan değerde sabit tutar. Yük düştüğünde açar, yük arttığında kısar; böylece evaporatör basıncı ve dolayısıyla sıcaklığı sabit kalır.

Sabit Evaporasyon Basıncı: Küçük Kapasiteli Kararlı Soğutma

Resmî Honeywell dokümanına göre AEL serisi, tek enjeksiyonlu ve dağıtıcısız (distributor'suz) evaporatörlü sistemler için tasarlanmıştır: klimalar, nem alma cihazları, hava kurutucular, su soğutucular ve buz makineleri. Bu uygulamalarda yük çok değişkendir; termostatik valf avlanmaya (hunting) girerken sabit basınç valfi evaporatörü kararlı tutar ve donmayı önler.

AEL 1,0 serinin küçük boylarındandır — R22'de 2,0 kW, R134a/R404A'da 1,4 kW anma kapasitesi verir. Küçük su soğutucular, mini nem alma cihazları ve düşük kapasiteli teşhir üniteleri için uygundur.

Teknik Özellikler (Resmî Honeywell Product Data)

• Model: Resideo (Honeywell) AEL-222201 | Valf Boyu: AEL 1,0 | Orifis: 1,0
• Tip: Otomatik ekspansiyon valfi — sabit orifis, ayarlanabilir evaporasyon basıncı
• Anma Kapasitesi: R22 2,0 kW · R134a 1,4 kW · R404A 1,4 kW · R507A 1,4 kW
• Kapasite Koşulu: t₀ = +4 °C, t𝚌 = +38 °C, valfe giren sıvıda 1 K aşırı soğutma
• Evaporasyon Basıncı Aralığı: 1 – 7 bar(a) | Fabrika Ayarı: 2,2 bar(a)
• Bağlantılar: Giriş 6 mm ODF × Çıkış 10 mm ODF (metrik bakır boru, lehim)
• Maks. Basınç: PS 25,5 bar(a) | Test Basıncı: PF 28 bar(a)
• Maks. Ortam Sıcaklığı: 100 °C

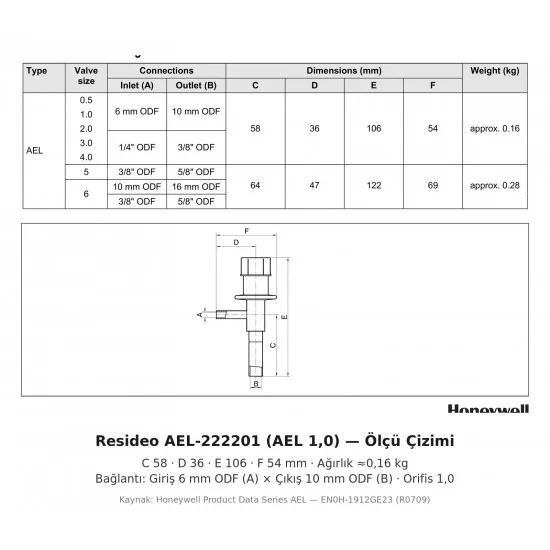

• Ölçüler: C 58 · D 36 · E 106 · F 54 mm | Ağırlık: ≈0,16 kg — 2. görselde resmî ölçü çizimi
• Malzeme: Pirinç gövde · paslanmaz çelik kafa ve koruyucu gaz altında kaynaklanmış paslanmaz diyafram · bakır bağlantı boruları
• Uyumlu Akışkanlar: Tüm CFC, HCFC ve HFC akışkanlar — amonyak (NH₃) ile KULLANILMAZ

Ayar ve Montaj

• 🔧 Ayar vidası: Bir tam tur evaporasyon basıncını yaklaşık 0,8 bar değiştirir. Saat yönü = basınç yükselir, saat yönünün tersi = basınç düşer. Küçük adımlarla çevirip manometreden doğrulayın.
• Her konumda monte edilebilir — yatay, dikey fark etmez.
• 🔥 Lehim sırasında gövde 100 °C'yi geçmemelidir. Islak bez ile soğutun; aşırı ısı diyaframı ve ayar yayını kalıcı bozar.
• Plastik kapağı lehimden önce çıkarın — eriyip valfe yapışır.
• Valf üzerinde yapısal değişiklik yapılamaz (delme, kaynak, gövde işleme) — üretici bunu açıkça yasaklar.
• ⚠️ Bağlantı ölçüsüne dikkat: Bu model metriktir (6 × 10 mm). İnç bağlantı gerekiyorsa aynı kapasitedeki AEL-222211 (1/4" × 3/8") modelini seçin — o da sitemizde mevcuttur.
