Panasonic C-SDP205H02B DC İnverter Scroll Kompresör – 4 HP / 46.400 BTU, R410A, 380V Trifaze

Panasonic C-SDP205H02B, R410A akışkanla çalışan DC inverter scroll kompresördür. Standart klima koşulunda (Te 7,2 °C / Tc 54,4 °C) 13.600 W (≈46.400 BTU/h) soğutma kapasitesi verir; 4 HP sınıfındadır. Klima santralleri, paket klimalar, ısı pompaları ve inverter kontrollü ticari soğutma ünitelerinde kullanılır.

DC İnverter Scroll: Kapasiteyi Yüke Göre Sürekli Ayarlar

• DC inverter sürücülü: Kompresör şebekeye doğrudan değil, ünitenin sürücüsünden değişken frekans-değişken gerilimle beslenir (motor gerilimi 231 V sınıfı). Kısmi yükte devir düşer; aç-kapa yerine sürekli çalışarak sıcaklığı sabit tutar ve start akımı yükünü ortadan kaldırır.
• 13.600 W soğutma / 4.180 W çekiş → COP 3,25 (Te 7,2 / Tc 54,4, SH 11,1 K, SC 8,3 K, 60 Hz referans).
• Değişken devirli zarf: Evaporasyon -15…+12 °C; kondenzasyon sınırı devire bağlıdır — düşük devirde (30-44 rps) 65 °C'ye kadar, tam devirde (75-90 rps) 45 °C. Sıcak iklimde kapasiteyi devir düşürerek korur.
• Sessiz: En fazla 61 dB — bu kapasite sınıfının sessiz uçlarından.
• Kompakt: 42,3 cm³/dev süpürme hacmiyle 36 kg gövde; dar dış ünite şasilerine sığar.

Teknik Özellikler ve Montaj Notları

• Model: Panasonic C-SDP205H02B  |  Tedarik Kodu: 10.183.0045
• Tip: Hermetik scroll, DC inverter sürücülü  |  Soğutucu Akışkan: R410A
• Güç Sınıfı: 4 HP  |  Kapasite: 13.600 W / ≈46.400 BTU/h (Te 7,2 / Tc 54,4)
• Güç Çekişi: 4.180 W (invertör hariç)  |  Akım: 10,70 A  |  COP: 3,25
• Süpürme Hacmi: 42,3 cm³/dev  |  Devir Aralığı: 30-90 rps (1.800-5.400 d/dk) — anma noktası 60 rps (3.600 d/dk)
• Şebeke Beslemesi: 380-415 V, 3 faz 50/60 Hz — ünite girişi
• Motor Beslemesi: Sürücüden 3 fazlı değişken frekans; motor gerilimi devirle değişir — 122 V (30 rps) / 231 V (60 rps) / 340 V (90 rps)
• Motor: 3 fazlı DC fırçasız (BLDC), 4 kutuplu, izolasyon sınıfı E, vektör kontrollü  |  sargı direnci 0,734 Ω (25 °C)
• Kütle Debisi: 320,7 kg/h
• Yağ: FV68S (ester), 1,7 L  |  Ağırlık: 36,0 kg  |  Ses: maks. 61 dB
• Gövde Ölçüleri: Yükseklik 478,7 mm  |  Gövde çapı Ø178,9 mm
• Bağlantı Ağızları: Emme Ø22,22 mm (7/8")  |  Basma Ø12,7 mm (1/2")  |  Yağ dengeleme Ø6,0 mm

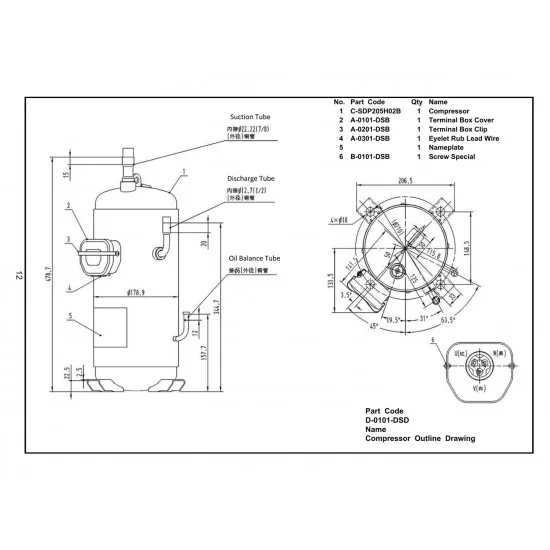

• Montaj: 4 × Ø18 mm ayak deliği, 206,5 mm aralık (2. görselde ölçülü teknik çizim)
• Çalışma Zarfı: Te -15…+12 °C · Tc devire göre 65 °C (30-44 rps) … 45 °C (75-90 rps) — HBP

• 🔧 İnverter kompresördür, doğrudan şebekeye bağlanmaz. Değişimde sürücü (invertör) kartının sağlamlığını da kontrol edin; arızalı sürücü yeni kompresörü de yakar. Sargı direncini üç faz arasında dengeli ölçün.
• Scroll ters dönüşe duyarlıdır: Sürücü çıkış faz sırasını üretici şemasına göre bağlayın; ters dönüşte basınç oluşmaz, ses yükselir.
• R410A yüksek basınç akışkanıdır: Hat ve armatürlerin R410A basınç sınıfında olduğundan emin olun; şarjı mutlaka sıvı fazdan yapın.
• Ester yağ nem çeker: Tapaları montajdan hemen önce açın, sistemi derin vakumla (≤500 mikron) kurutun; değişimde kalan yağı ölçüp 1,7 L'ye tamamlayın.
