Panasonic C-SDVN543H0C DC İnverter Scroll Kompresör – 7,5 HP / 91.000 BTU, R410A, Geniş Devir Aralıklı

Panasonic C-SDVN543H0C, R410A akışkanla çalışan DC inverter scroll kompresördür. 60 rps anma noktasında 26.700 W (≈91.100 BTU/h) soğutma kapasitesi ve COP 3,36 verir. Panasonic'in çapraz referansında C-SDP400H02B kodlu modelle aynı gövdedir; ondan farkı 6 kutuplu motoru ve çok daha geniş devir aralığıdır.

15-120 rps Devir Aralığı: Sınıfının En Geniş Modülasyonu

• 15-120 s⁻¹ (900-7.200 d/dk) çalışma aralığı: Kapasitesini 1'e 8 oranında modüle edebilir. Kısmi yükte çok düşük devre inebildiği için aç-kapa döngüsü neredeyse ortadan kalkar; oda sıcaklığı sabit kalır, elektrik tüketimi düşer.
• 26.700 W soğutma / 7.950 W çekiş → COP 3,36 (60 rps, Te 7,2 / Tc 54,4, invertör kaybı hariç).
• 6 kutuplu DC fırçasız motor: Düşük devirde yüksek moment — geniş modülasyon aralığının teknik karşılığı.
• Yağ dengeleme borulu: Çoklu (tandem) kompresör düzenlerinde yağ seviyesini eşitler.
• Deşarj gaz sıcaklığı sınırı 115 °C — kompresör koruma mantığı bu eşiğe göre kurulur.

Teknik Özellikler ve Montaj Notları

• Model: Panasonic C-SDVN543H0C  |  Tedarik Kodu: 10.183.0048  |  Çapraz Referans: C-SDP400H02B
• Tip: Hermetik scroll, DC inverter  |  Soğutucu Akışkan: R410A  |  Uygulama: HBP
• Güç Sınıfı: 7,5 HP  |  Kapasite: 26.700 W / ≈91.100 BTU/h (60 rps)
• Anma Motor Çıkışı: 8.000 W  |  Güç Çekişi: 7.950 W  |  Akım: 24,5 A  |  COP: 3,36
• Devir Aralığı: 15-120 s⁻¹ (900-7.200 d/dk)  |  Süpürme Hacmi: 80,5 cm³/dev
• Şebeke Beslemesi: 380 V, 3 faz 50 Hz — invertör girişi
• Motor Beslemesi: Sürücüden 3 fazlı değişken frekans; 60 rps'te 223 V  |  Motor: DC fırçasız, 6 kutuplu, izolasyon sınıfı E
• Yağ: FV68S (ester), 1,6 L  |  Ağırlık: 39 kg  |  Ses: maks. 72 dB
• Gövde Ölçüleri: Yükseklik 490 mm  |  Gövde çapı Ø178,9 mm
• Bağlantı Ağızları: Emme Ø25,4 mm (1")  |  Basma Ø15,88 mm (5/8")  |  Yağ dengeleme Ø6,0 mm

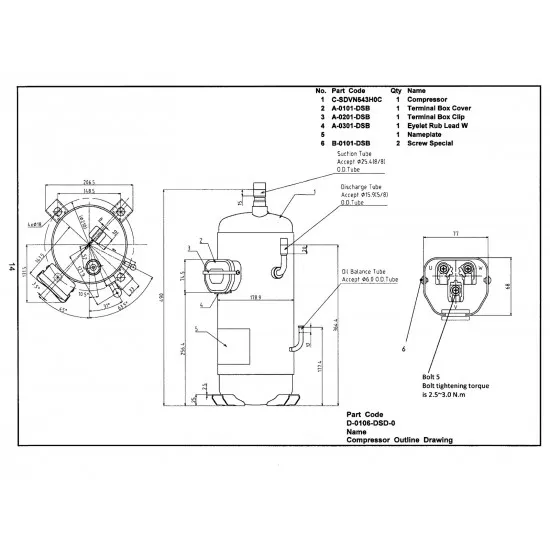

• Montaj: 206,5 × 148,5 mm ayak düzeni — 2. görselde ölçülü teknik çizim

• 🔧 İnverter kompresördür, doğrudan şebekeye bağlanmaz. Değişimde sürücü kartını da kontrol edin; arızalı sürücü yeni kompresörü de yakar. Sargı direncini üç faz arasında dengeli ölçün (fabrika değeri 0,185 Ω @20 °C).
• Çok düşük devirde yağ dönüşüne dikkat: 20 rps altında sürekli çalışılıyorsa üretici, saatte bir en az 1 dakika 40-75 rps aralığına çıkılmasını istiyor — sistem kontrol yazılımında bu döngü tanımlı olmalı.
• Scroll ters dönüşe duyarlıdır: Sürücü çıkış faz sırasını üretici şemasına göre bağlayın.
• R410A yüksek basınç akışkanıdır: Şarjı sıvı fazdan yapın, derin vakum uygulayın; ester yağ nem çektiği için tapaları montajdan hemen önce açın.
