Resideo (Honeywell) TMXD-00105 Orifis Kartuşu NO: 8,0 – TMX Serisi Ekspansiyon Valfleri İçin

Resideo (Honeywell) TMXD-00105, TMX serisi termostatik ekspansiyon valfleri için değiştirilebilir orifis kartuşudur. Orifis numarası NO: 8,0'dır. TMX valfleri gövde + orifis kartuşu olarak iki parçadan oluşur; valfin kapasitesini orifis belirler.

Değiştirilebilir Orifis: Valf Gövdesini Değiştirmeden Kapasiteyi Ayarlayın

Sistem kapasitesi değiştiğinde ya da valf seçimi hatalı yapıldığında tüm valfi sökmeye gerek yoktur — yalnız orifis kartuşu değiştirilir. Aynı TMX gövdesi, farklı orifis numaralarıyla 17,0 kW'tan 75,1 kW'a (R22) kadar geniş bir bantta kullanılabilir. Bu, hem stok maliyetini hem servis süresini düşürür.

TMX serisinin dengeli port (balanced port) yapısı, kondenzasyon basıncı dalgalandığında bile valfin kararlı çalışmasını sağlar; dış basınç dengelemesi valfe entegredir ve MOP özellikli sönümlü gaz şarjı kompresörü aşırı yüklenmeye karşı korur.

Teknik Özellikler (Resmî Honeywell Product Data)

• Model: Resideo (Honeywell) TMXD-00105 | Orifis No: 8,0
• Tip: Değiştirilebilir orifis kartuşu (TMX serisi XD), dengeli port
• Nominal Kapasite: R22 61,6 kW · R404A 46,3 kW · R134a 40,8 kW
• Kapasite Koşulu: to = −10 °C, tc = +25 °C, valf girişinde 1 K aşırı soğutma
• Uyumlu Akışkanlar: R22 (+30/−45 °C) · R134a (+20/−40 °C) · R404A (+10/−50 °C) · R124 (+50/−10 °C) · R227 (+40/−10 °C)

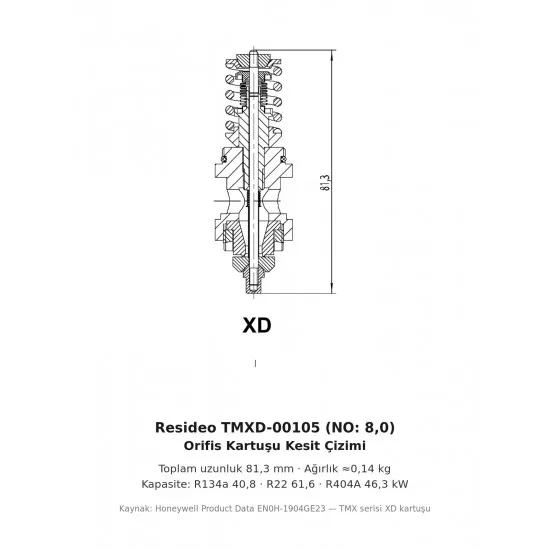

• Uzunluk: 81,3 mm | Ağırlık: ≈0,14 kg — 2. görselde resmî kesit çizimi
• Malzeme: Pirinç gövde, paslanmaz çelik yay ve iğne
• Uyumluluk: Yalnız TMX serisi valf gövdeleri (TMX / XLS / XBS)

Orifis Numarası – Kapasite Tablosu (TMX Serisi)

• NO 4,5 → R22 16,3 kW  ·  NO 4,75 → 21,5 kW  ·  NO 5 → 27,9 kW  ·  NO 6 → 40,7 kW
• NO 7 → 52,3 kW  ·  NO 8 → 61,6 kW (bu ürün)  ·  NO 10 → 72,1 kW

• 🔧 Orifis seçimi kapasiteye göre yapılır. Büyük orifis takmak "daha çok soğutur" demek değildir; valf aşırı açar, kızgınlık kontrolü bozulur ve kompresöre sıvı kaçar.
• Kartuş değişiminde sistemi boşaltın ve orifis yuvasındaki filtreyi kontrol edin; tıkalı filtre kapasite düşüşünün en sık nedenidir.
• Contayı her değişimde yenileyin — eski conta ile sızdırmazlık garanti edilmez.
• Bu bir yedek parçadır; valf gövdesi ayrıca gereklidir. TMX gövdeleri ve diğer orifis numaraları sitemizde mevcuttur.
