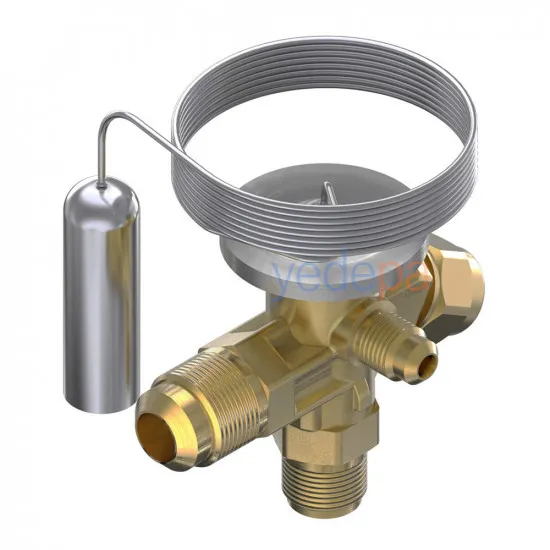

Danfoss TE 2 Termostatik Ekspansiyon Valfi (068Z3730) – R448A / R449A, Dış Dengeli, 3/8" × 1/2"

Danfoss TE 2 (kod 068Z3730), R448A ve R449A soğutucu akışkanlar için özel kalibre edilmiş dış dengelemeli termostatik ekspansiyon valf gövdesidir. Evaporatöre giren sıvı miktarını emiş hattı kızgınlığına (superheat) göre ayarlar. Değiştirilebilir orifis sistemiyle çalışır: gövde aynı kalır, kapasite orifisle belirlenir.

Yeni Nesil Düşük GWP Gazlar (R448A / R449A) İçin Kalibreli TXV

R448A ve R449A, F-gaz düzenlemeleri nedeniyle R404A'nın yerini alan düşük GWP karışımlardır (piyasada Solstice® N40 ve Opteon™ XP40 adlarıyla da bilinir). Bu gazlar zeotropik karışım olduğu için sıcaklık kayması (glide) gösterir; doğru superheat kontrolü ancak o gaza göre kalibre edilmiş termostatik eleman ile sağlanır. R404A valfi bu gazlarda doğru çalışmaz.

Dış dengeleme, dağıtıcılı (distributor) ve basınç düşümü yüksek evaporatörlerde zorunludur. Tipik kullanım: ticari soğutucular, şok soğutucular (blast chiller), taşıma soğutması ve değişken yüklü market üniteleri.

Teknik Özellikler (Resmî Danfoss Data Sheet)

• Model: Danfoss TE 2 | Kod: 068Z3730
• Soğutucu Akışkan: R448A / R449A — yalnız bu gazlar için kalibrelidir
• Dengeleme: Dış (external) — 1/4" bağlantı
• Evaporasyon Aralığı: −40 °C … +10 °C
• Bağlantılar: Giriş 3/8" flare × Çıkış 1/2" ODF lehim
• Kapasite: 1/4 – 5,5 TR bandı — orifis boyuna göre belirlenir
• Akış: Bi-flow (çift yönlü) yapı
• Sensör: Ø14,5 mm · kılcal 1,5 m
• Net Ağırlık: 0,3 kg — 2. görselde resmî ölçü çizimi

• 🚨 Orifis ayrı satılır: Bu ürün valf gövdesidir; kapasiteyi belirleyen orifis (nozzle) ayrıca seçilip sipariş edilir. Sistem kapasitenizi bildirin, uygun orifisi birlikte gönderelim.
• 🔧 Sensörü emiş borusuna saat 3-4 konumunda sıkıca bağlayın ve izole edin; gevşek sensör valfi aşırı açtırır.
• Dengeleme hattını sensörden 15-20 cm sonra, emiş borusunun üstünden alın.
• Gaz uyumu: R404A sistemini R448A/R449A'ya çevirirken ekspansiyon valfi de değiştirilmelidir — eski valf glide nedeniyle yanlış superheat verir.
