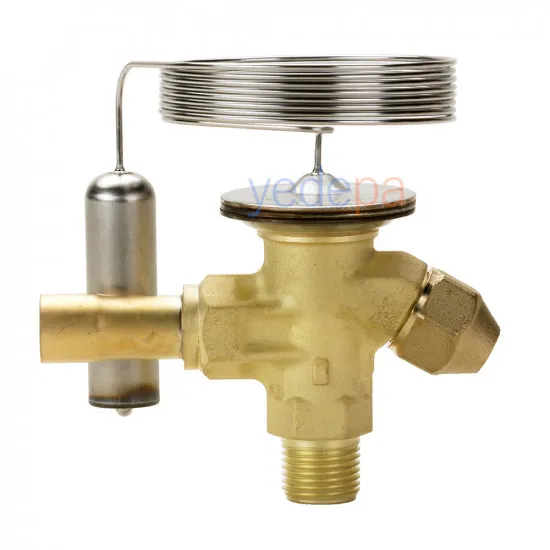

Danfoss T 2 Termostatik Ekspansiyon Valfi (068Z3808) – R452A, İç Dengeli, Rakorlu Giriş × 12 mm Lehim Çıkış

Danfoss T 2 (kod 068Z3808), R452A soğutucu akışkan için kalibreli iç dengelemeli termostatik ekspansiyon valfidir (TXV). Evaporatöre gönderilen sıvı miktarını, sensörün ölçtüğü emiş hattı kızgınlığına (superheat) göre sürekli ayarlar; böylece evaporatör tam dolar ama kompresöre sıvı kaçmaz.

R452A İçin Kalibreli: Taşıma Soğutma ve Ticari Soğutmanın R404A Halefi

R452A, yüksek GWP'li R404A'nın yerini alan düşük GWP'li HFC/HFO karışımıdır ve özellikle taşıma soğutma (frigorifik araç, konteyner) ile ticari soğutmada yaygınlaşmıştır. Basınç-sıcaklık eğrisi R404A'ya yakın olduğu için mekanik olarak benzer sistemlerde kullanılır — ancak ekspansiyon valfinin termostatik elemanı akışkana özel şarj edilir. Bu valf fabrikada R452A eğrisine göre şarjlanmıştır; R404A valfi R452A sisteminde doğru kızgınlık vermez.

İç dengeleme (T 2), evaporatördeki basınç düşümünün düşük olduğu tek devreli, dağıtıcısız evaporatörler için uygundur. Sisteminizde sıvı dağıtıcı (distributor) varsa ya da evaporatör basınç düşümü yüksekse, iç dengeli valf yerine dış dengelemeli TE 2 modeli seçilmelidir — Danfoss'un açık tavsiyesi budur.

Teknik Özellikler (Resmî Danfoss Data Sheet)

• Model: Danfoss T 2 | Kod: 068Z3808
• Tip: Termostatik ekspansiyon valfi, iç dengelemeli, değiştirilebilir orifis kartuşlu
• Soğutucu Akışkan: R452A (fabrika şarjı akışkana özeldir)
• Evaporasyon Aralığı: −40 … +10 °C (Range N) | MOP: yok
• Bağlantılar: Giriş rakorlu (flare) × Çıkış 12 mm ODF lehim — metrik 10×12 mm gövde
• Maks. Çalışma Basıncı: PS/MWP 34 bar | Test basıncı PT 38 bar
• Sıcaklık Sınırları: Min. −60 °C | Sensör maks. 100 °C (valf takılıyken), 60 °C (eleman sökülüyken)
• Kılcal Boru: 1,5 m | Sensör: Ø14,5 × 50 mm, Danfoss patentli sensör kelepçesi dahil
• Kızgınlık: Statik SS = 4 K (ayar milinden ayarlanabilir) · Açılma OS = 6 K

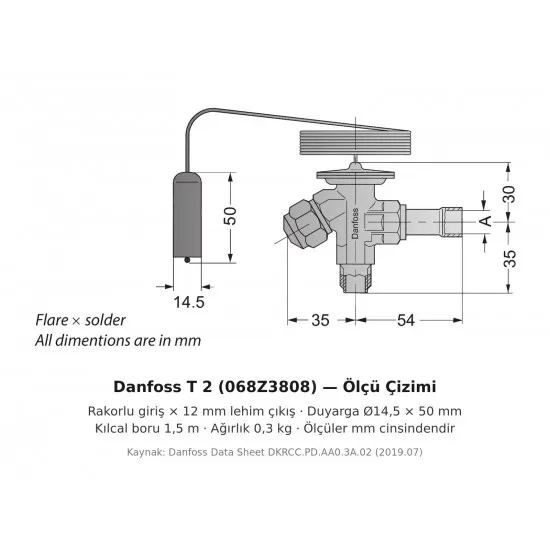

• Gövde Ölçüleri: 35 + 54 mm genişlik · 30 + 35 mm yükseklik | Ağırlık: 0,3 kg — 2. görselde resmî ölçü çizimi
• Dayanım: Sıcak gaz defrostun etkilerine dayanıklı; valf konisi ve yuvası aşınmaya dirençli özel alaşım

Kapasite — Orifis Kartuşuna Göre (R452A, 25 °C kondens)

Valf gövde olarak satılır, orifis kartuşu ayrıdır; kapasiteyi orifis numarası belirler. Aşağıdaki değerler −10 °C evaporasyonda geçerlidir:

• NO: 0X → 0,70 kW  ·  NO: 00 → 1,29 kW  ·  NO: 01 → 2,35 kW  ·  NO: 02 → 2,98 kW
• NO: 03 → 5,04 kW  ·  NO: 04 → 7,60 kW  ·  NO: 05 → 10,0 kW  ·  NO: 06 → 12,0 kW
• Tüm seri bandı: 0,49 – 17,8 kW (kondens sıcaklığı ve evaporasyona göre). Orifis kartuşları sitemizde ayrıca mevcuttur.

• 🔧 Sensörü emiş borusuna saat 3-4 konumunda bağlayın ve izole edin; boru üstüne (saat 12) monte etmeyin, yağ filmi yanıltır.
• Lehim yaparken gövdeyi ıslak bezle soğutun ve azot süpürmesi yapın — termostatik eleman şarjı ve orifis filtresi aşırı ısıdan zarar görür.
• Orifis kartuşunu ayrı sipariş edin: Sistem kapasitenize uygun NO seçilmezse valf ya aç kalır (sıvı kaçışı) ya da kısar (kapasite düşer).
• Dağıtıcılı evaporatörde bu valfi kullanmayın — o durumda dış dengelemeli TE 2 gerekir.
