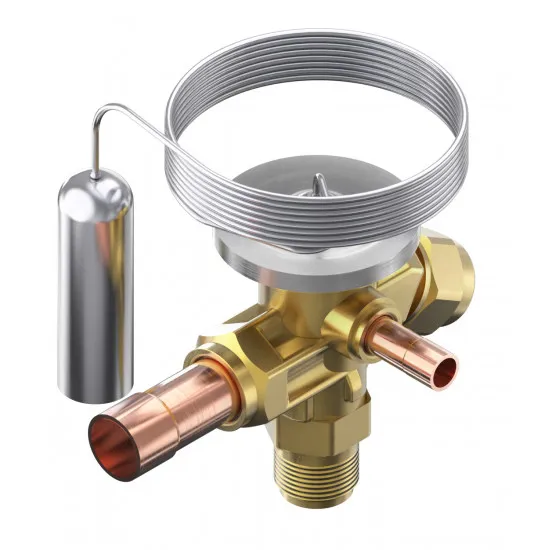

Danfoss TE 2 Termostatik Ekspansiyon Valfi (068Z7486) – R454C, Dış Dengeli, Rakorlu Giriş × 12 mm Lehim Çıkış

Danfoss TE 2 (kod 068Z7486), R454C soğutucu akışkan için kalibreli dış dengelemeli termostatik ekspansiyon valfidir (TXV). Evaporatöre giren sıvı miktarını emiş hattı kızgınlığına (superheat) göre sürekli ayarlar; evaporatörü tam doldururken kompresöre sıvı kaçmasını önler.

R454C İçin Kalibreli: Düşük GWP'li A2L Akışkanların Ekspansiyon Valfi

R454C, R32 ve R1234yf karışımı, GWP'si 148 olan yeni nesil düşük küresel ısınma potansiyelli bir soğutucu akışkandır. F-Gaz düzenlemesiyle kısıtlanan R404A (GWP 3922) ve R452A'nın yerini alır. ASHRAE A2L sınıfında, yani hafif yanıcıdır — tesisat, havalandırma ve kaçak algılama açısından A1 akışkanlardan farklı kurallara tabidir.

Termostatik eleman fabrikada R454C basınç-sıcaklık eğrisine göre şarj edilmiştir; R404A veya R452A için üretilmiş bir valf R454C sisteminde doğru kızgınlık vermez. Dış dengeleme (TE 2), sıvı dağıtıcılı (distributor) ve çok devreli evaporatörlerde zorunludur; evaporatördeki basınç düşümünü telafi ederek valfin doğru açmasını sağlar. İç dengelemeli T 2 modeli yalnız tek devreli, düşük basınç düşümlü evaporatörler içindir.

Teknik Özellikler (Resmî Danfoss Data Sheet)

• Model: Danfoss TE 2 | Kod: 068Z7486
• Tip: Termostatik ekspansiyon valfi, dış dengelemeli, değiştirilebilir orifis kartuşlu
• Soğutucu Akışkan: R454C (A2L, hafif yanıcı — GWP 148)
• Evaporasyon Aralığı: −40 … +10 °C (Range N) | MOP: yok
• Bağlantılar: Giriş rakorlu (flare) × Çıkış 12 mm ODF lehim · Dengeleme: 6 mm lehim
• Maks. Çalışma Basıncı: PS/MWP 34 bar | Test basıncı PT 38 bar
• Sıcaklık Sınırları: Min. −60 °C | Sensör maks. 100 °C (valf takılıyken), 60 °C (eleman sökülüyken)
• Kılcal Boru: 1,5 m | Sensör: Ø14,5 × 50 mm, kelepçesi dahil
• Kızgınlık: Statik SS = 4 K (ayarlanabilir) · Açılma OS = 6 K

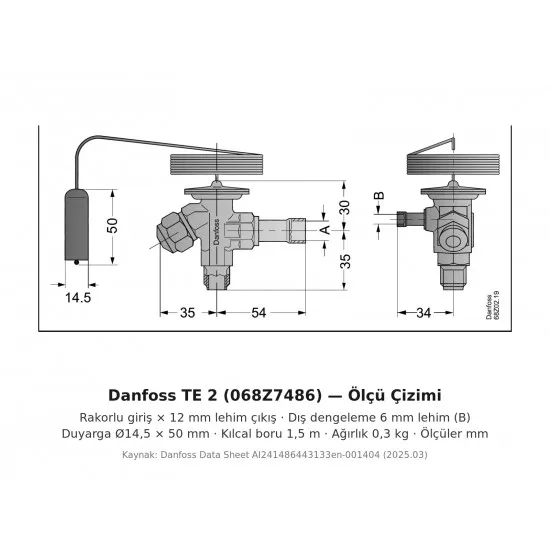

• Gövde Ölçüleri: 35 + 54 mm genişlik · 30 + 35 mm yükseklik · 34 mm derinlik | Ağırlık: 0,3 kg — 2. görselde resmî ölçü çizimi

Kapasite — Orifis Kartuşuna Göre (R454C)

Valf gövde olarak satılır, orifis kartuşu ayrıdır; kapasiteyi orifis numarası belirler. Anma değerleri (te 4,4 °C / tc 38 °C):

• NO: 0X → 0,77 kW  ·  NO: 00 → 1,5 kW  ·  NO: 01 → 2,8 kW  ·  NO: 02 → 3,6 kW
• NO: 03 → 6,2 kW  ·  NO: 04 → 9,3 kW  ·  NO: 05 → 11,8 kW  ·  NO: 06 → 14,8 kW
• Toplam bant: 0,77 – 14,8 kW. Orifis kartuşları sitemizde ayrıca mevcuttur.

• ⚠️ A2L akışkan uyarısı: R454C hafif yanıcıdır. Montaj, kaçak testi ve tahliye işlemlerini A2L kurallarına uygun yapın; ortam havalandırmasını ve kaçak algılamayı ihmal etmeyin.
• 🔧 Dengeleme hattını sensörden 15-20 cm sonra, emiş borusunun üstünden alın; hattın tıkanması veya yanlış noktadan alınması valfi hatalı açtırır.
• Sensörü emiş borusuna saat 3-4 konumunda sıkıca bağlayın ve izole edin.
• Lehim sırasında gövdeyi ıslak bezle soğutun ve azot süpürmesi yapın — termostatik eleman şarjı ve orifis filtresi ısıdan zarar görür.
• Orifis kartuşunu ayrı sipariş edin: Sistem kapasitenize uygun NO seçilmezse valf ya sıvı kaçırır ya da kısarak kapasiteyi düşürür.
