Danfoss KP 61 Termostat (060L110266) – −30 / +13 °C, SPDT, Otomatik Reset, 2 m Kılcal Borulu Uzak Sensör

Danfoss KP 61 (kod 060L110266), soğutma ve iklimlendirme tesisatlarında sıcaklığa göre kumanda eden uzak sensörlü termostattır. Ayar aralığı −30 … +13 °C'dir; ayarlanan değere ulaşıldığında kontak konum değiştirerek kompresörü, fanı veya rezistansı devreye alır ya da devreden çıkarır.

Uzak Nokta Ölçümü: 2 m Kılcal Boru + Ø9,5 × 70 mm Sarmal Sensör

Bu modelin sensörü B tipidir: Ø9,5 × 70 mm uzaktan hava sarmalı (remote air coil) ve gövdeye 2 metrelik kılcal boruyla (kapiler) bağlıdır. Yani termostat panoya veya duvara monte edilirken, ölçüm yapılacak nokta 2 metre uzakta olabilir: soğuk oda içi, evaporatör çıkışı, hava kanalı ya da dolap içi.

Kardeş modelle karıştırmayın: KP 62 (060L110666) aynı ailedendir ama sensörü gövdeye bitişiktir ve kılcal borusu yoktur — cihazın durduğu yerin havasını ölçer. Uzak nokta ölçecekseniz KP 61, cihazın bulunduğu ortamı ölçecekseniz KP 62 doğru seçimdir.

Teknik Özellikler (Resmî Danfoss Data Sheet)

• Model: Danfoss KP 61 | Kod: 060L110266 | Sensör Kodu: B
• Ayar Aralığı: −30 … +13 °C
• Diferansiyel (ayarlanabilir): ayar aralığının alt ucunda 4,5 – 23 K · üst ucunda 1,2 – 7 K
• Kontak: SPDT (tek kutup, çift konum) | Reset: Otomatik
• Sensör: Ø9,5 × 70 mm uzak hava sarmalı | Kılcal boru: 2 m
• Şarj Tipi: Buhar (vapour) dolgulu termik sistem
• Maks. Sensör Sıcaklığı: 120 °C | Ortam Sıcaklığı: −40 … +65 °C
• Kontak Yükü: AC1 16 A / 400 V · AC3 16 A / 400 V · AC15 10 A / 400 V · DC13 12 W / 220 V · LR 112 A
• Koruma Sınıfı: IP30 (NEMA 1) | Kablo Girişi: Kauçuk rakor, 6-14 mm kablo

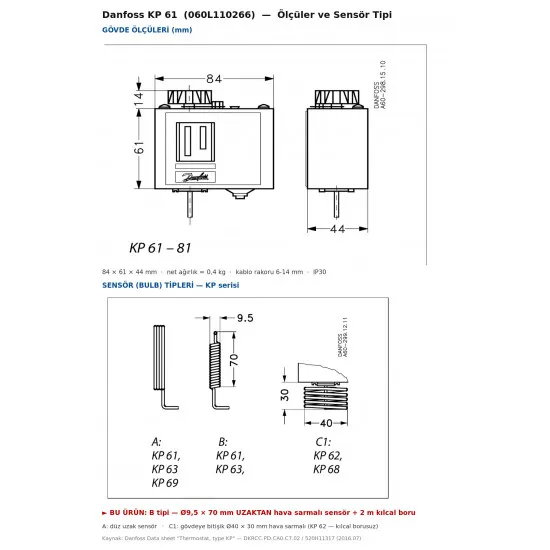

• Gövde Ölçüleri: 84 × 61 × 44 mm | Net Ağırlık: 0,366 kg — 2. görselde resmî ölçü ve sensör tipi çizimi
• EAN: 5702428014496

• 🔧 Sensörü doğru yere koyun. Sarmal sensör, sıcaklığını kontrol etmek istediğiniz havanın serbest dolaştığı noktaya yerleştirilir. Kapı önü, ısı kaynağı yakını veya hava akımının olmadığı ölü bölge yanlış okuma yaptırır.
• ⚠️ Kılcal boruyu ezmeyin, keskin bükmeyin, kısaltmayın. İçindeki buhar dolgusu ölçümün kendisidir; boru zarar görürse termostat çalışmaz ve tamir edilemez. Fazla boyu geniş halka yaparak toplayın.
• Diferansiyeli işe göre seçin: dar diferansiyel sıcaklığı sabit tutar ama kompresörü sık devreye sokar; geniş diferansiyel çalışma sayısını azaltır, sıcaklık salınımını artırır.
• SPDT kontak hem soğutmada (sıcaklık yükselince devreye al) hem ısıtmada (sıcaklık düşünce devreye al) kullanılabilir — bağlantıyı klemens şemasına göre yapın.
• IP30 kapalı ortam içindir; ıslak veya yıkanan alanlarda gövdeyi pano içine alın.
