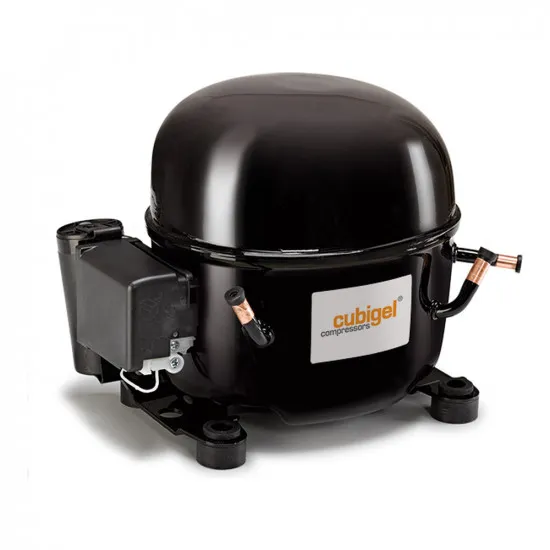

Cubigel NX23NGa Hermetik Kompresör – 3/4 HP, R290, LMBP 1.003 W

Cubigel NX23NGa, dondurucu dolap, ada tipi dondurucu ve dondurma kabini gibi eksi sıcaklıkta çalışan ticari soğutma cihazları için üretilmiş 3/4 HP hermetik pistonlu kompresördür. R290 (propan) ile çalışır; 23,20 cm³ silindir hacmiyle ASHRAE LMBP koşulunda 1.003 W (3.422 BTU/h) soğutma kapasitesi verir.

R290 Propan Gazlı LMBP Kompresör: Dondurucu Dolap ve Ada Tipi Kabinler İçin

X serisi gövdeli NX23NGa, fan soğutmalı yapısı ve CSR (kalkış ve çalışma kondansatörlü) motoruyla −40 … 0 °C buharlaşma aralığında çalışır; kılcal borulu (kapiler) ve genleşme valfli sistemlerde kullanılabilir. 220-240 V 50/60 Hz besleme aralığıyla geniş kullanım sunar. Propanın GWP değeri 3'tür; F-Gaz kısıtlamalarından etkilenmeyen, düşük şarjlı sistemler için uygun bir seçenektir.

Öne Çıkan Teknik Özellikler ve Donanım

• Marka / Model: Cubigel NX23NGa · X serisi
• Soğutucu akışkan: R290 (propan) · R290 ve R600a için EN 60335-1 ve EN 60335-2-34 patlama güvenliği onaylı
• Uygulama: LMBP (düşük-orta arka basınç) · buharlaşma −40 … 0 °C
• Silindir hacmi: 23,20 cm³ · çap 34,93 mm · strok 24,20 mm
• Motor: CSR · kilitli rotor akımı (LRA) 31,6 A · maks. sürekli akım 8,4 A
• Sargı direnci (25 °C): ana 2,56 Ω · yardımcı 6,50 Ω
• Besleme: 220-240 V / 50-60 Hz monofaze · çalışma aralığı 187-255 V
• Soğutma: fan soğutmalı · genleşme: kılcal boru veya genleşme valfi
• Yağ: ISO VG 32 ester, 650 cm³
• Boru iç çapları: servis Ø9,7 · emiş Ø9,7 · basma Ø6,5 mm
• Ölçüler: yükseklik 221 mm · taban 217 × 174 mm (terminal kutusuyla 257,5 mm)
• Montaj delikleri: 4 × Ø19 (178 × 114,3 mm) · ayrıca 2 × Ø16
• Ağırlık: 16,75 kg · maks. ortam sıcaklığı 43 °C

Performans (ASHRAE, Yoğuşma +55 °C)

ASHRAE: sıvı ve ortam 32 °C, emiş 32 °C. CECOMAF koşulunda (−25 °C, sıvı 55 °C) 744 W, 683 W giriş gücü, COP 1,09. Buharlaşma sıcaklığı düştükçe kapasite azalır; seçimi kabin hedef sıcaklığınıza göre yapın.

Elektrik Donanımı (Üretici Referansları)

• Kalkış kondansatörü: 88-108 µF 330 V
• Çalışma kondansatörü: 16 µF 420 V
• Röle: 2014 180 veya QLZ 16.7A (NTC 15 Ω ile · çekme 16,7 A / bırakma 14 A)
• Termik koruyucu: T0258 (23,5 A · açma / kapama 120 / 52 °C)

• 🔥 R290 yanıcı akışkandır (A3 sınıfı). Kaynak, kaçak kontrolü ve gaz şarjı yanıcı akışkan kurallarına göre yapılmalıdır: havalandırılmış ortam, kıvılcım kaynağı olmaması ve şarj limitlerine uyum şarttır. Bu kompresör yalnız R290 sistemler içindir.
• 🔧 Değişimde: CSR bağlantısında kalkış ve çalışma kondansatörü birlikte kullanılır; eski kompresörün akışkanını, LMBP sınıfını ve montaj delik aralığını ölçü çizimiyle karşılaştırın.
• Uygulama sınırı: Bu model LMBP'dir — dondurucu ve düşük sıcaklık uygulamaları içindir.
