Cubigel NST34LA-T Hermetik Kompresör – 1 HP, R290, LBP 1.539 W

Cubigel NST34LA-T, büyük hacimli dondurucu dolap, ada tipi dondurucu ve dondurma dolabı gibi eksi sıcaklıkta çalışan ticari soğutma cihazları için üretilmiş 1 HP hermetik pistonlu kompresördür. R290 (propan) ile çalışır; 34,42 cm³ silindir hacmiyle ASHRAE LBP koşulunda 1.539 W (5.251 BTU/h) soğutma kapasitesi verir.

R290 Propan Gazlı 1 HP LBP Kompresör: Büyük Hacimli Dondurucu ve Ada Tipi Dolaplar İçin

S serisi büyük gövdeli NST34LA-T, fan soğutmalı yapısı ve CSR (kalkış ve çalışma kondansatörlü) motoruyla −40 °C'ye kadar buharlaşma sıcaklığında çalışır; kılcal borulu (kapiler) ve genleşme valfli sistemlerde kullanılabilir. Propanın GWP değeri 3'tür; F-Gaz kısıtlamalarından etkilenmeyen, düşük şarjlı sistemler için uygun bir seçenektir.

Öne Çıkan Teknik Özellikler ve Donanım

• Marka / Model: Cubigel NST34LA-T · S serisi
• Soğutucu akışkan: R290 (propan) · R290 ve R600a için EN 60335-2-34 patlama güvenliği onaylı
• Uygulama: LBP (düşük arka basınç) · buharlaşma −40 … −10 °C
• Silindir hacmi: 34,42 cm³ · çap 42,86 mm · strok 23,85 mm
• Motor: CSR · kilitli rotor akımı (LRA) 29,5 A · maks. sürekli akım 8,1 A
• Besleme: 220-240 V / 50 Hz monofaze · çalışma aralığı 198-255 V
• Soğutma: fan soğutmalı · genleşme: kılcal boru veya genleşme valfi
• Yağ: ISO VG 46 ester, 700 cm³

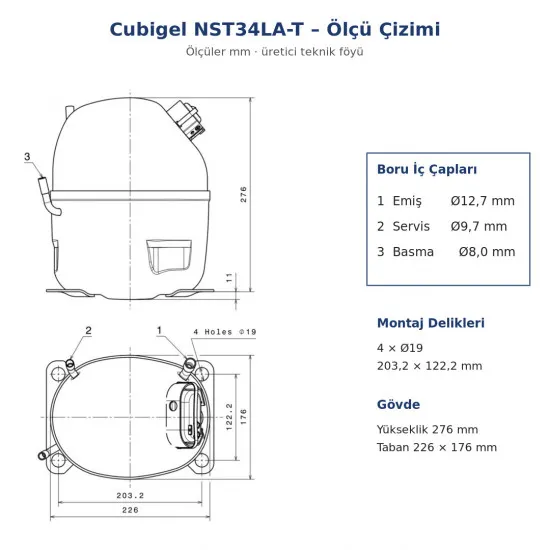

• Boru iç çapları: emiş Ø12,7 · servis Ø9,7 · basma Ø8,0 mm
• Ölçüler: yükseklik 276 mm · taban 226 × 176 mm
• Montaj delikleri: 4 × Ø19 (203,2 × 122,2 mm)
• Ağırlık: 23 kg · maks. ortam sıcaklığı 43 °C

Performans (ASHRAE, Yoğuşma +55 °C)

ASHRAE: sıvı, ortam ve emiş sıcaklığı 32 °C. CECOMAF LBP koşulunda (−25 °C, sıvı 55 °C) 1.143 W, 962 W giriş gücü, COP 1,19. Buharlaşma sıcaklığı düştükçe kapasite azalır; seçimi kabin hedef sıcaklığınıza göre yapın.

Elektrik Donanımı (Üretici Referansları)

• Kalkış kondansatörü: 88-108 µF 330 V
• Çalışma kondansatörü: 25 µF 420 V
• Röle (voltaj rölesi): 3ARR3 3AV3 veya RVA 2L (çekme 224-252 V · bırakma 40-90 V)
• Termik koruyucu: T0534 (20 A · açma / kapama 105 / 52 °C)

• 🔥 R290 yanıcı akışkandır (A3 sınıfı). Kaynak, kaçak kontrolü ve gaz şarjı yanıcı akışkan kurallarına göre yapılmalıdır: havalandırılmış ortam, kıvılcım kaynağı olmaması ve şarj limitlerine uyum şarttır. Bu kompresör yalnız R290 sistemler içindir.
• ⚡ Besleme voltajı: Çalışma aralığının alt sınırı 198 V'tur; voltaj düşüşü yaşanan bölgelerde regülatör kullanılması önerilir.
• 🔧 Değişimde: CSR bağlantısında kalkış ve çalışma kondansatörü voltaj rölesiyle birlikte kullanılır; eski kompresörün akışkanını, LBP sınıfını ve montaj delik aralığını ölçü çizimiyle karşılaştırın.
• Uygulama sınırı: Bu model LBP'dir — eksi sıcaklıklı dondurucular içindir. Artı sıcaklıklı soğutucu (HBP) uygulamalarında kullanılmaz.
