Cubigel NUY45RAa Hermetik Kompresör – 1/5 HP, R290, HBP 615 W

Cubigel NUY45RAa, şişe soğutucu, içecek dolabı, teşhir dolabı ve su sebili gibi artı sıcaklıkta çalışan hafif ticari cihazlar için üretilmiş 1/5 HP hermetik pistonlu kompresördür. R290 (propan) ile çalışır; 4,5 cm³ silindir hacmiyle ASHRAE HMBP koşulunda 615 W (2.098 BTU/h) soğutma kapasitesi verir.

R290 Propan Gazlı HMBP Kompresör: Şişe Soğutucu, İçecek ve Teşhir Dolapları İçin

U serisi gövdeli NUY45RAa, fan soğutmalı yapısı ve CSIR (kalkış kondansatörlü) motoruyla hem kılcal borulu (kapiler) hem de genleşme valfli sistemlerde kullanılabilir. HMBP ASHRAE koşulunda COP 2,77 ile serinin en verimli modellerindendir. Propanın GWP değeri 3'tür; F-Gaz kısıtlamalarından etkilenmeyen, düşük şarjlı sistemler için uygun bir seçenektir.

Öne Çıkan Teknik Özellikler ve Donanım

• Marka / Model: Cubigel NUY45RAa · U serisi
• Soğutucu akışkan: R290 (propan) · R290 ve R600a için EN 60335-2-34 patlama güvenliği onaylı
• Uygulama: HMBP (yüksek-orta arka basınç) · buharlaşma −25 … +10 °C
• Silindir hacmi: 4,50 cm³ · çap 21,99 mm · strok 11,88 mm
• Motor: CSIR · kilitli rotor akımı (LRA) 10,5 A · maks. sürekli akım 1,8 A
• Besleme: 220-240 V / 50 Hz monofaze · çalışma aralığı 187-255 V
• Soğutma: fan soğutmalı · genleşme: kılcal boru veya genleşme valfi
• Yağ: ISO VG 32 ester, 220 cm³

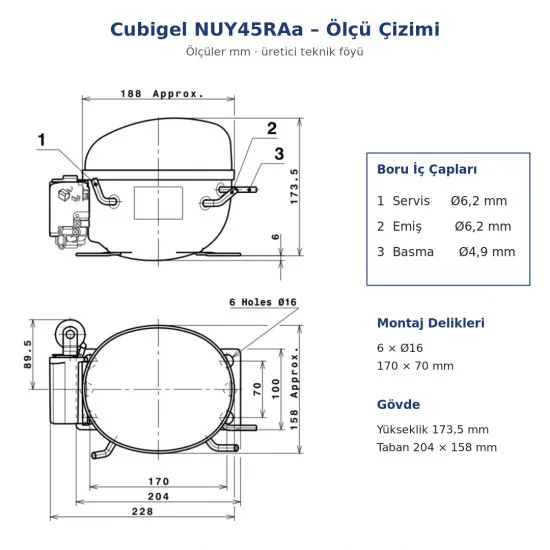

• Boru iç çapları: servis Ø6,2 · emiş Ø6,2 · basma Ø4,9 mm
• Ölçüler: yükseklik 173,5 mm · taban 204 × 158 mm (terminal kutusuyla 228 mm)
• Montaj delikleri: 6 × Ø16 (170 × 70 mm)
• Ağırlık: 9,3 kg · maks. ortam sıcaklığı 43 °C

Performans (ASHRAE, Yoğuşma +55 °C)

ASHRAE: sıvı 46 °C, ortam ve emiş 35 °C. CECOMAF HMBP koşulunda (+5 °C, sıvı 55 °C) 516 W, 219 W giriş gücü, COP 2,36. Buharlaşma sıcaklığı düştükçe kapasite azalır; seçimi kabin hedef sıcaklığınıza göre yapın.

Elektrik Donanımı (Üretici Referansları)

• Kalkış kondansatörü: 47-56 µF 330 V
• Röle: 2014 125 veya QLZ-4.55A (çekme 4,55 A · bırakma 3,90 A)
• Termik koruyucu: T0068 veya B71-105

• 🔥 R290 yanıcı akışkandır (A3 sınıfı). Kaynak, kaçak kontrolü ve gaz şarjı yanıcı akışkan kurallarına göre yapılmalıdır: havalandırılmış ortam, kıvılcım kaynağı olmaması ve şarj limitlerine uyum şarttır. Bu kompresör yalnız R290 sistemler içindir.
• 🔧 Değişimde: Kalkış kondansatörü ve röle CSIR bağlantısına göre takılır; eski kompresörün akışkanını, HMBP sınıfını ve montaj delik aralığını ölçü çizimiyle karşılaştırın.
• Uygulama sınırı: Bu model HMBP'dir — artı sıcaklıklı soğutucular içindir. Derin dondurucu ve dondurma dolabı (LBP) uygulamalarında kullanılmaz.
