Zingfa QR3-35 Hermetik Kompresör – 1.5 HP, R404A, Trifaze 380 V, 5.030 W

Zingfa QR3-35, artı sıcaklıkta çalışan soğuk oda, içecek ve teşhir soğutucusu gibi ticari soğutma sistemleri için üretilmiş 1.5 HP hermetik pistonlu kompresördür. R404A ile çalışır; 34,45 cm³ silindir hacmiyle +7,2 °C buharlaşma / +54,5 °C yoğuşma koşulunda 5.030 W (17.162 BTU/h) soğutma kapasitesi verir. 380-400 V trifaze beslenir; kondansatör ve röle gerektirmez.

R404A Gazlı Trifaze Pistonlu Kompresör: Artı Sıcaklık Soğuk Oda ve Ticari Soğutucular İçin

Zhejiang Ankang (Xingfa) üretimi QR3 serisi, orta ve yüksek arka basınçlı (M/HBP) uygulamalar için tasarlanmıştır; −30 … +10 °C buharlaşma aralığında çalışır. Dahili motor termiği ve dahili basınç tahliye valfiyle korunur. Kompakt gövdesi, trifaze beslemeli küçük soğuk oda ve kondenser ünitelerinde yer tasarrufu sağlar.

Öne Çıkan Teknik Özellikler ve Donanım

• Marka / Model: Zingfa QR3-35 · üretici Zhejiang Ankang (Xingfa)
• Soğutucu akışkan: R404A
• Uygulama: M/HBP (orta/yüksek arka basınç) · buharlaşma −30 … +10 °C · yoğuşma +30 … +60 °C
• Silindir hacmi: 34,45 cm³ · devir 2.900 d/dk
• Motor: 3 faz, 2 kutuplu · kilitli rotor akımı (LRA) 23 A · nominal çalışma akımı 4,3 A · sargı direnci 8,5 Ω (25 °C) · izolasyon sınıfı F
• Besleme: 380-400 V / 3~ / 50 Hz · kondansatör ve röle gerekmez
• Koruma: dahili motor termiği · dahili basınç tahliye valfi
• Yağ: POE, ISO VG 32, 500 ml
• Bağlantılar: emiş 1"-14 UNF · basma Ø10 mm · servis (proses) borusu Ø7 mm

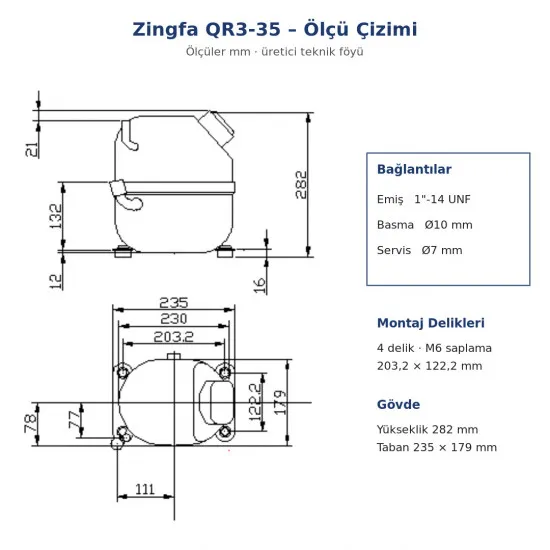

• Ölçüler: yükseklik 282 mm · taban 235 × 179 mm
• Montaj: 4 × M6 saplama (203,2 × 122,2 mm) · 4 lastik takoz ve burç ile
• Ses gücü: ≤ 60 dB(A) · koruma sınıfı IP21
• Basınç sınırları: yüksek taraf maks. 3,2 MPa · alçak taraf maks. 2,0 MPa · basma sıcaklığı ≤ 125 °C

Nominal Performans

+7,2 °C buharlaşma / +54,5 °C yoğuşma (emiş gazı 35 °C, aşırı soğutma 8,3 K, ortam 35 °C): 5.030 W (17.162 BTU/h) soğutma kapasitesi, 2.100 W giriş gücü, COP 2,4. Buharlaşma sıcaklığı düştükçe kapasite azalır; seçimi kabin hedef sıcaklığınıza göre yapın.

• ⚡ Trifaze bağlantı: Kompresör uzun süre ters yönde çalıştırılmamalıdır; faz sırası ve faz koruma rölesi kontrol edilmelidir. Sistemde basınç, sıcaklık, aşırı akım ve faz hatası korumaları bulunmalıdır.
• 🔧 Devreye alma: Sistem kompresörle vakumlanmaz; kompresör gaz şarj edilmeden ve vakum altında çalıştırılmaz. Gaz şarjı kompresöre yakın emiş/basma hattından değil, uzaktaki şarj noktasından yapılmalıdır. Bağlantı tapaları söküldükten sonra lehim 15 dakika içinde tamamlanmalıdır.
• 🌡️ Karter ısıtıcı: Durma sırasında gaz göçünü önlemek için 45 W karter ısıtıcı önerilir; ilk çalıştırmadan ya da uzun duruştan 12 saat önce enerjilendirilmelidir. Emiş hattı kızgınlığı (superheat) korunarak sıvı dönüşü önlenmelidir.
• ⏱️ Çalışma düzeni: Yağ seviyesinin korunması için en az 10 dakika sürekli çalışma ve dur-kalk arasında en az 3 dakika bekleme önerilir. Çalışırken eğim 15°'yi geçmemelidir.
