Zingfa QL3-35 Hermetik Kompresör – 1.5 HP, R404A, LBP, Trifaze 400 V, 1.600 W

Zingfa QL3-35, eksi sıcaklıkta çalışan donuk muhafaza soğuk odası, dondurucu dolap ve derin dondurucu gibi ticari soğutma sistemleri için üretilmiş 1.5 HP hermetik pistonlu kompresördür. R404A ile çalışır; 34,45 cm³ silindir hacmiyle −23,3 °C buharlaşma / +54,5 °C yoğuşma (LBP) koşulunda 1.600 W (5.459 BTU/h) soğutma kapasitesi verir. 400 V trifaze beslenir; kondansatör ve röle gerektirmez.

R404A Gazlı LBP Trifaze Pistonlu Kompresör: Eksi Sıcaklık Soğuk Oda ve Dondurucular İçin

Zhejiang Ankang (Xingfa) üretimi QL3 serisi, düşük arka basınçlı (LBP) uygulamalar için tasarlanmıştır; −40 … −10 °C buharlaşma aralığında çalışır. Dahili motor termiğiyle korunur. Kompakt gövdesi, trifaze beslemeli küçük donuk soğuk oda ve kondenser ünitelerinde yer tasarrufu sağlar.

Öne Çıkan Teknik Özellikler ve Donanım

• Marka / Model: Zingfa QL3-35 · üretici Zhejiang Ankang (Xingfa)
• Soğutucu akışkan: R404A
• Uygulama: LBP (düşük arka basınç) · buharlaşma −40 … −10 °C · yoğuşma +30 … +60 °C
• Silindir hacmi: 34,45 cm³ · devir 2.900 d/dk
• Motor: 3 faz, 2 kutuplu · kilitli rotor akımı (LRA) 16 A · nominal çalışma akımı 2,1 A · sargı direnci 11,6 Ω (25 °C) · izolasyon sınıfı F
• Besleme: 400 V / 3~ / 50 Hz (440 V / 3~ / 60 Hz) · kondansatör ve röle gerekmez
• Koruma: dahili motor termiği
• Yağ: POE, ISO VG 32, 500 ml
• Bağlantılar: emiş 1"-14 UNF · basma Ø10 mm · servis (proses) borusu Ø7 mm

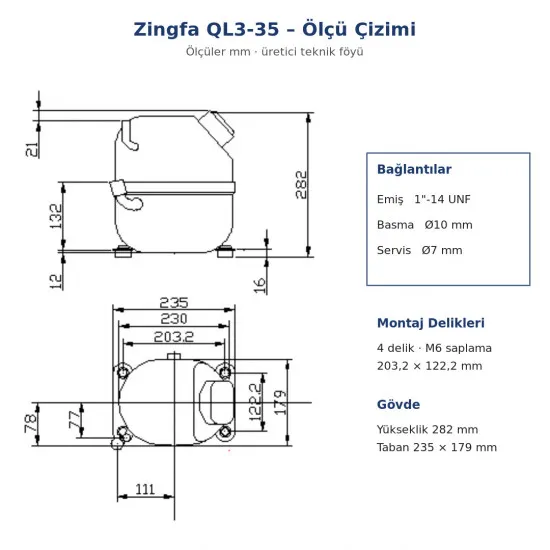

• Ölçüler: yükseklik 282 mm · taban 235 × 179 mm
• Montaj: 4 × M6 saplama (203,2 × 122,2 mm) · 4 lastik takoz ve burç ile
• Ses gücü: ≤ 62 dB(A) · koruma sınıfı IP21
• Basınç sınırları: yüksek taraf maks. 3,2 MPa · alçak taraf maks. 2,0 MPa · basma sıcaklığı ≤ 125 °C

Nominal Performans

−23,3 °C buharlaşma / +54,5 °C yoğuşma (emiş gazı 32 °C, aşırı soğutma 22,2 K, ortam 32 °C): 1.600 W (5.459 BTU/h) soğutma kapasitesi, 1.220 W giriş gücü, COP 1,31. Buharlaşma sıcaklığı düştükçe kapasite azalır; seçimi kabin hedef sıcaklığınıza göre yapın.

• ⚡ Trifaze bağlantı: Kompresör uzun süre ters yönde çalıştırılmamalıdır; faz sırası ve faz koruma rölesi kontrol edilmelidir. Sistemde basınç, sıcaklık, aşırı akım ve faz hatası korumaları bulunmalıdır.
• 🔧 Devreye alma: Sistem kompresörle vakumlanmaz; kompresör gaz şarj edilmeden ve vakum altında çalıştırılmaz. Gaz şarjı kompresöre yakın emiş/basma hattından değil, uzaktaki şarj noktasından yapılmalıdır. Bağlantı tapaları söküldükten sonra lehim 15 dakika içinde tamamlanmalıdır.
• 🌡️ Karter ısıtıcı: Durma sırasında gaz göçünü önlemek için 45 W karter ısıtıcı önerilir; ilk çalıştırmadan ya da uzun duruştan 12 saat önce enerjilendirilmelidir. Emiş hattı kızgınlığı (superheat) korunarak sıvı dönüşü önlenmelidir.
• ⏱️ Çalışma düzeni: Yağ seviyesinin korunması için en az 10 dakika sürekli çalışma ve dur-kalk arasında en az 3 dakika bekleme önerilir. Çalışırken eğim 15°'yi geçmemelidir.
