Zingfa QR3-74 Hermetik Kompresör – 3 HP, R404A, Trifaze 380 V, 9.984 W

Zingfa QR3-74, soğuk oda, meyve-sebze deposu, içecek ve teşhir soğutucusu gibi artı sıcaklıkta çalışan ticari soğutma sistemleri için üretilmiş 3 HP hermetik pistonlu kompresördür. R404A ile çalışır; 74,25 cm³ silindir hacmiyle +7,2 °C buharlaşma / +54,5 °C yoğuşma koşulunda 9.984 W (34.065 BTU/h) soğutma kapasitesi verir. 380-400 V trifaze beslenir; kondansatör ve röle gerektirmez.

R404A Gazlı 3 HP Trifaze Pistonlu Kompresör: Artı Sıcaklık Soğuk Oda ve Ticari Soğutucular İçin

Zhejiang Ankang (Xingfa) üretimi QR3 serisi, orta ve yüksek arka basınçlı (M/HBP) uygulamalar için tasarlanmıştır; −30 … +10 °C buharlaşma aralığında çalışır. Dahili motor termiği ve dahili basınç tahliye valfiyle korunur. Vidalı (rotalock) emiş ve basma bağlantıları, yağ seviyesi gözetleme camı ve karter ısıtıcı bağlantısı bulunur.

Öne Çıkan Teknik Özellikler ve Donanım

• Marka / Model: Zingfa QR3-74 · üretici Zhejiang Ankang (Xingfa)
• Soğutucu akışkan: R404A
• Uygulama: M/HBP (orta/yüksek arka basınç) · buharlaşma −30 … +10 °C · yoğuşma +30 … +60 °C
• Silindir hacmi: 74,25 cm³ · devir 2.900 d/dk
• Motor: 3 faz, 2 kutuplu · kilitli rotor akımı (LRA) 39 A · nominal çalışma akımı 6,7 A · sargı direnci 3,4 Ω (25 °C) · izolasyon sınıfı F
• Besleme: 380-400 V / 3~ / 50 Hz (460 V / 3~ / 60 Hz) · kondansatör ve röle gerekmez
• Koruma: dahili motor termiği · dahili basınç tahliye valfi
• Yağ: POE, ISO VG 32, 1.500 ml · yağ seviyesi gözetleme camı

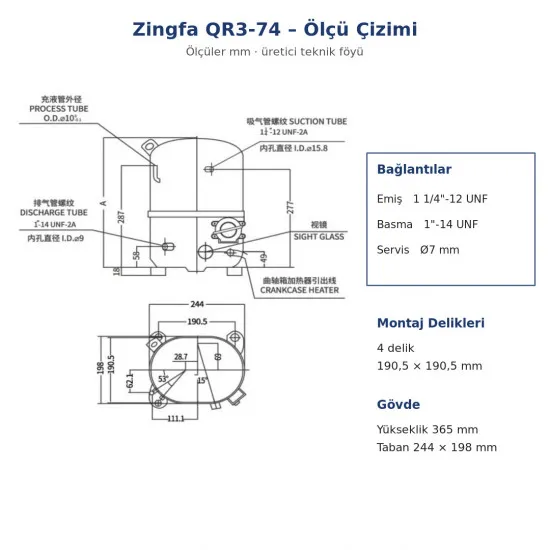

• Bağlantılar: emiş 1 1/4"-12 UNF · basma 1"-14 UNF (rotalock) · servis (proses) borusu Ø7 mm
• Ölçüler: yükseklik 365 mm · taban 244 × 198 mm
• Montaj: 4 delik (190,5 × 190,5 mm) · 4 lastik takoz ile
• Ağırlık: 33 kg (yağ dahil) · ses ≤ 65 dB(A) · koruma sınıfı IP21
• Basınç sınırları: yüksek taraf maks. 3,2 MPa · alçak taraf maks. 2,0 MPa · basma sıcaklığı ≤ 125 °C

Nominal Performans

+7,2 °C buharlaşma / +54,5 °C yoğuşma (emiş gazı 35 °C, aşırı soğutma 8,3 K, ortam 35 °C): 9.984 W (34.065 BTU/h) soğutma kapasitesi, 4.250 W giriş gücü, COP 2,35. Buharlaşma sıcaklığı düştükçe kapasite azalır; seçimi kabin hedef sıcaklığınıza göre yapın.

• ⚡ Trifaze bağlantı: Kompresör uzun süre ters yönde çalıştırılmamalıdır; faz sırası ve faz koruma rölesi kontrol edilmelidir. Sistemde basınç, sıcaklık, yağ dönüşü, aşırı akım ve faz hatası korumaları bulunmalıdır.
• 🔧 Devreye alma: Sistem kompresörle vakumlanmaz; kompresör gaz şarj edilmeden ve vakum altında çalıştırılmaz. Gaz şarjı kompresöre yakın emiş/basma hattından değil, uzaktaki şarj noktasından yapılmalıdır. Bağlantı tapaları söküldükten sonra montaj 15 dakika içinde tamamlanmalıdır.
• 🌡️ Karter ısıtıcı: Durma sırasında gaz göçünü önlemek için karter ısıtıcı önerilir (45 W); ilk çalıştırmadan ya da uzun duruştan 12 saat önce enerjilendirilmelidir. Emiş hattı kızgınlığı (superheat) korunarak sıvı dönüşü önlenmelidir.
• ⏱️ Çalışma düzeni: Yağ seviyesinin korunması için en az 10 dakika sürekli çalışma ve dur-kalk arasında en az 3 dakika bekleme önerilir. Çalışırken eğim 15°'yi geçmemelidir.
