Testo 417 Set 1 Pervaneli Anemometre + 2 Ölçüm Hunisi – 100 mm Pervane, 0…440 m³/h Menfez Debisi, Bluetooth (0563 1417)

Testo 417 Set 1 (ürün kodu 0563 1417), Testo 417 dijital 100 mm pervaneli anemometre (0563 0417) ile testovent 417 huni setini (0563 4170) bir arada sunar. Sette plaka menfezler için yuvarlak huni (Ø200 mm) ve havalandırma ızgaraları için kare huni (330 × 330 mm) bulunur. Huniler pervaneye takılarak 300 × 300 mm'ye kadar çıkışlarda 0 … 440 m³/h hacimsel debi ölçülür. Cihaz ayrıca 0,3 … 20 m/sn hava hızı ve 0 … +50 °C hava sıcaklığı ölçer, Bluetooth ile Testo Smart App uygulamasına bağlanır.

Hunilerle Menfezde Doğrudan Debi Ölçümü

Huni menfezin tamamını kapladığı için çıkan havanın tamamı pervaneden geçer; menfez yüzeyinde nokta nokta ölçüm yapıp ortalama alma (tarama yöntemi) gerekmez, ölçüm süresi kısalır. Huniyle ölçümde cihazın ayar menüsünden huni faktörü etkinleştirilir ve debi doğrudan m³/h, l/s veya cfm olarak okunur. Bu yapısıyla konut havalandırma sistemlerinde menfez bazında debi ayarı ve devreye alma dokümantasyonu için uygundur.

Hunisiz kullanımda menfez ya da ızgaranın kesit alanı girilerek 0 … 99.999 m³/h aralığında debi hesaplanır; çok noktalı ve zamana bağlı ortalama, HOLD ve maks./min. fonksiyonları bulunur. Testo Smart App ile ölçüm uygulamadan ayarlanır, akıllı telefon ikinci ekran olarak kullanılır, fotoğraflı ölçüm raporu sahada PDF/CSV dosyası olarak oluşturulup e-postayla gönderilir. Ölçüm çıktısı Testo Bluetooth yazıcıdan da alınabilir.

Teknik Özellikler (Testo Resmî Bilgileri)

• Marka / Model: Testo 417 Set 1 · ürün kodu 0563 1417 (Testo 417 0563 0417 + testovent 417 huni seti 0563 4170)
• Hava Hızı (100 mm pervane): 0,3 … 20 m/sn · doğruluk ±(0,1 m/sn + ölçülen değerin %1,5'i) · çözünürlük 0,01 m/sn
• Hacimsel Debi: huni setiyle 0 … 440 m³/h · kesit alanı girilerek 0 … 99.999 m³/h · çözünürlük 0,1 m³/h (0 … 99,9 m³/h), 1 m³/h (kalan aralık)
• Ölçüm Hunileri: yuvarlak Ø200 mm (plaka menfez) · kare 330 × 330 mm (havalandırma ızgarası) · 300 × 300 mm'ye kadar çıkışlar için
• Sıcaklık (NTC): 0 … +50 °C · doğruluk ±0,5 °C · çözünürlük 0,1 °C
• Birimler: m/sn, fpm · m³/h, l/s, cfm · °C, °F
• Fonksiyonlar: huni faktörü, HOLD, maks./min., çok noktalı ve zamana bağlı ortalama, ekran aydınlatması, Bluetooth yazıcıdan çıktı
• Veri Aktarımı: Bluetooth® · Testo Smart App (iOS 13.0 / Android 8.0 ve üzeri, Bluetooth 4.2)
• Besleme: 3 × AA pil · pil ömrü 50 saatin üzerinde
• Çalışma / Saklama Sıcaklığı: −20 … +50 °C / −20 … +50 °C · iç mekân kullanımı içindir
• Koruma Sınıfı: IP10
• Cihaz Boyutları / Ağırlığı: 236 × 108 × 45 mm · 243 g · gövde ABS + PC / TPE

Teslimat Kapsamı

• Testo 417 App bağlantılı 100 mm pervaneli anemometre
• Plaka menfezler için yuvarlak ölçüm hunisi (Ø200 mm)
• Havalandırma ızgaraları için kare ölçüm hunisi (330 × 330 mm)

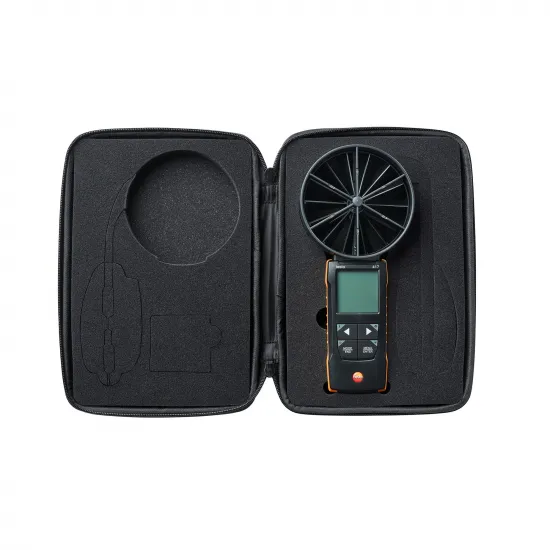

• Taşıma çantası
• Kalibrasyon protokolü
• 3 × AA pil

Usta Tavsiyeleri

• Huniyi menfeze tam oturtun: huni kenarından hava kaçarsa pervaneden geçmeyen hava ölçülmez ve debi eksik okunur.
• Huni faktörünü kontrol edin: huniyle ölçümde cihazda huni faktörü açık, hunisiz ölçümde kapalı olmalıdır; aksi hâlde debi hatalı hesaplanır.

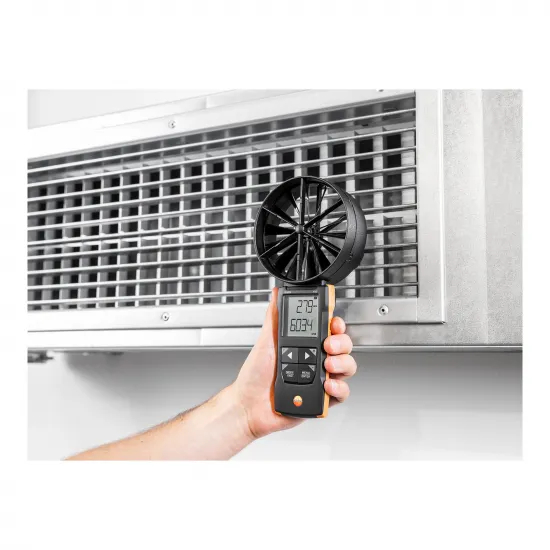

• Menfez boyutuna bakın: kare huni 300 × 300 mm'ye kadar çıkışları kapsar; daha büyük ızgaralarda huni kullanmadan kesit alanını girip çok noktalı ortalama ile ölçün.
• Girdaplı difüzörlere dikkat edin: girdaplı akış pervane ölçümünü saptırır; bu çıkışlarda akış doğrultucu ile ölçüm yapılmalıdır.
• Dalgalanan değerlerde sönümleme açın: okumalar çok oynuyorsa Testo Smart App ayarlarından sönümlemeyi etkinleştirin.

Teknik doküman: Testo 417 ve 417 setleri ürün broşürü (PDF, Türkçe)
