Testo 417 Dijital Pervaneli Anemometre – 100 mm Pervane, 0,3…20 m/sn, Hacimsel Debi ve Sıcaklık, Bluetooth (0563 0417)

Testo 417 (ürün kodu 0563 0417), klima ve havalandırma sistemlerinin hava giriş ve çıkışlarında (menfez, ızgara, difüzör) hava hızı, hacimsel debi ve hava sıcaklığı ölçen dijital 100 mm pervaneli anemometredir. 0,3 … 20 m/sn ölçüm aralığına ve ±(0,1 m/sn + ölçülen değerin %1,5'i) doğruluğa sahiptir; hacimsel debi cihazda otomatik hesaplanıp ekranda gösterilir. Bluetooth ile ücretsiz Testo Smart App uygulamasına bağlanır.

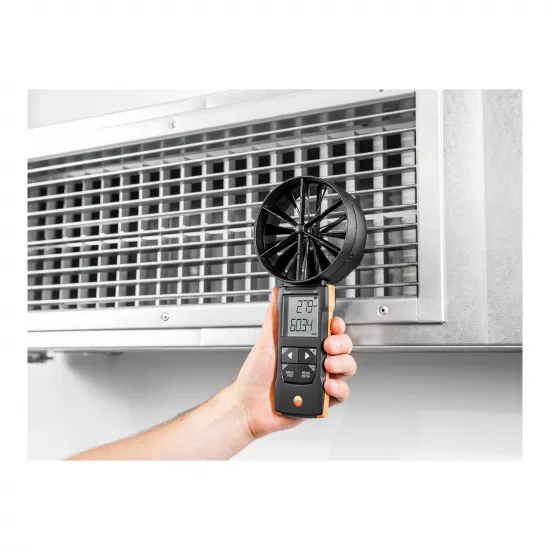

Menfez ve Izgarada Hacimsel Debi Ölçümü

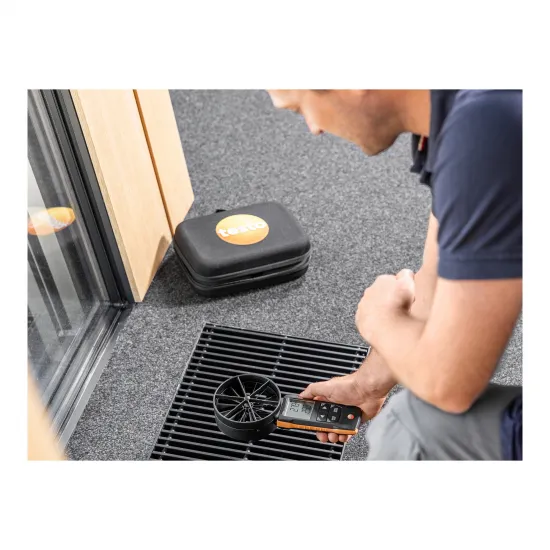

Menfez ya da ızgaranın kesit alanı cihazın ayar menüsünden girilir; Testo 417 ölçtüğü hava hızından hacimsel debiyi m³/h, l/s veya cfm olarak hesaplar. Çok noktalı ortalama menfez yüzeyinde seçilen noktalarda kaydedilen okumaların, zamana bağlı ortalama ise ölçüm süresi boyunca alınan değerlerin ortalamasını verir. HOLD tuşu anlık değeri dondurur ve maks./min. değerleri gösterir; ekran aydınlatması karanlık noktalarda okumayı kolaylaştırır.

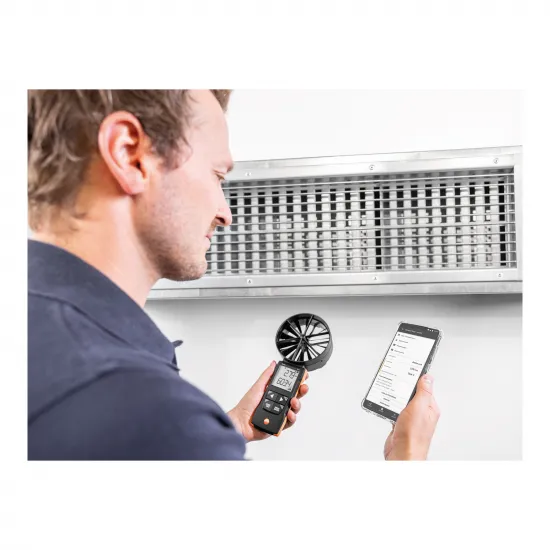

Testo Smart App ile ölçüm uygulamadan ayarlanır, akıllı telefon ikinci ekran olarak kullanılır, değerler grafik olarak izlenir ve kaydedilir; fotoğraflı ölçüm raporu sahada PDF/CSV dosyası olarak oluşturulup e-postayla gönderilir. Bu özellikleriyle konut havalandırma sistemlerinin ayarı ve devreye alma dokümantasyonu için uygundur. Ölçüm çıktısı Testo Bluetooth yazıcıdan da alınabilir.

Plaka menfez ve fan çıkışlarında ölçüm hunileri teslimat kapsamında değildir; huniler Testo 417 Set 1 içinde birlikte gelir. testovent 417 huni seti (0563 4170) ile 0 … 440 m³/h aralığında debi ölçülür, huni faktörü cihazın ayar menüsünden etkinleştirilir.

Teknik Özellikler (Testo Resmî Bilgileri)

• Marka / Model: Testo 417 dijital pervaneli anemometre · ürün kodu 0563 0417
• Hava Hızı (100 mm pervane): 0,3 … 20 m/sn · doğruluk ±(0,1 m/sn + ölçülen değerin %1,5'i) · çözünürlük 0,01 m/sn
• Hacimsel Debi: 0 … 99.999 m³/h (kesit alanı girilerek) · huni seti 0563 4170 ile 0 … 440 m³/h · çözünürlük 0,1 m³/h (0 … 99,9 m³/h), 1 m³/h (kalan aralık)
• Sıcaklık (NTC): 0 … +50 °C · doğruluk ±0,5 °C · çözünürlük 0,1 °C
• Birimler: m/sn, fpm · m³/h, l/s, cfm · °C, °F
• Fonksiyonlar: HOLD, maks./min., çok noktalı ve zamana bağlı ortalama, huni faktörü, ekran aydınlatması, Bluetooth yazıcıdan çıktı
• Veri Aktarımı: Bluetooth® · Testo Smart App (iOS 13.0 / Android 8.0 ve üzeri, Bluetooth 4.2)
• Besleme: 3 × AA pil · pil ömrü 50 saatin üzerinde
• Çalışma / Saklama Sıcaklığı: −20 … +50 °C / −20 … +50 °C · iç mekân kullanımı içindir
• Koruma Sınıfı: IP10
• Boyutlar / Ağırlık: 236 × 108 × 45 mm · 243 g
• Gövde Malzemesi: ABS + PC / TPE

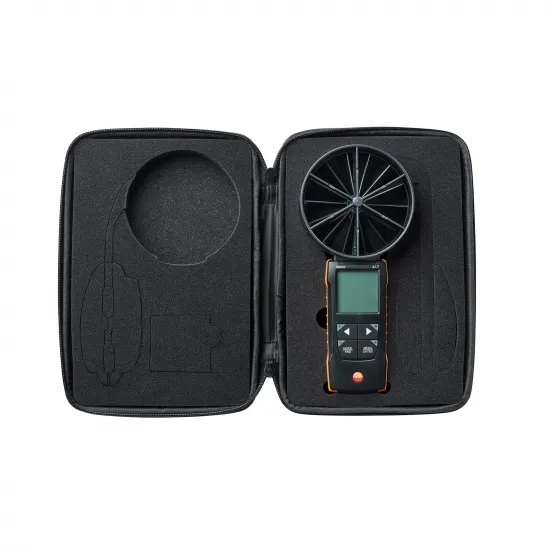

Teslimat Kapsamı

• Testo 417 App bağlantılı 100 mm pervaneli anemometre
• Taşıma çantası
• Test protokolü
• 3 × AA pil

Usta Tavsiyeleri

• Kesit alanını doğru girin: debi girilen alana göre hesaplanır; menfez ölçümünde menfezin serbest (efektif) alanını esas alın.
• Yüzeyi noktalara bölün: çok noktalı ortalamada menfez yüzeyini eşit aralıklı noktalara ayırıp her noktada okuma kaydedin; tek noktadan okunan hız menfezin tamamını temsil etmez.
• Huni faktörünü kontrol edin: huniyle ölçüm yaparken cihazda huni faktörü açık, hunisiz ölçümde kapalı olmalıdır; aksi hâlde debi hatalı hesaplanır.
• Girdaplı difüzörlerde doğrultucu kullanın: girdaplı akış pervane ölçümünü saptırır; bu çıkışlarda akış doğrultuculu huni ile ölçüm yapın.
• Dalgalanan değerlerde sönümleme açın: okumalar çok oynuyorsa Testo Smart App ayarlarından sönümlemeyi etkinleştirin.

Teknik doküman: Testo 417 pervaneli anemometre ürün broşürü (PDF, Türkçe)
