Sanhua SYJ22H51 Gözetleme Camı – 7/8" ODF Kaynaklı, Nem Göstergeli, 46 bar

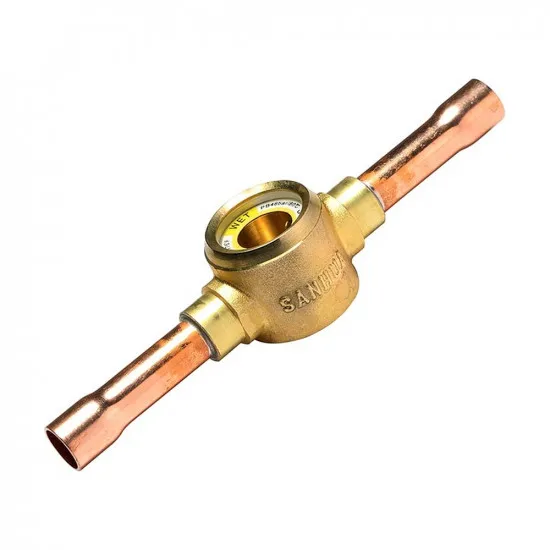

Sanhua SYJ22H51, soğutma devresinin sıvı hattına takılan 7/8" (22,22 mm) ODF kaynaklı gözetleme camıdır. Üzerindeki halka tipi renk göstergesi sistemdeki nem seviyesini gösterir.

Sıvı Hattında İki Şeyi Aynı Anda Gösterir — Akışkanın Hali ve Nem Seviyesi

Birinci görev — akışkanın hali. Camdan bakıldığında sıvı berrak görünmelidir. Kabarcık görünüyorsa ya şarj eksiktir ya da genleşme valfinin önünde bir kısıntı vardır. Bu, sahada şarj kontrolünün en hızlı yöntemidir.

İkinci görev — nem. Devreye giren nem, akışkan ve yağla birleşerek asit üretir; asit önce sargı yalıtımını, sonra kompresörü bitirir. Nem ayrıca genleşme valfinin çıkışında buzlanıp hattı tıkar. Göstergenin rengi yeşilden sarıya döndüğünde drayer doymuş demektir — kompresör zarar görmeden değiştirilir.

Gövde pirinçtir, sızdırmazlık düşük sürünmeli PTFE ile sağlanır; gösterge cama yapışık olduğu için yüzey kirlenmesi okumayı bozmaz.

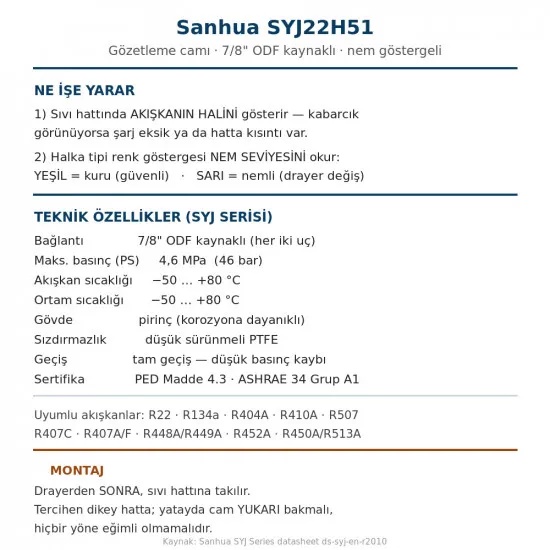

Teknik Özellikler (Resmî Sanhua SYJ Serisi Datasheet)

• Maks. çalışma basıncı (PS): 4,6 MPa = 46 bar
• Akışkan sıcaklığı (TS): −50 … +80 °C | Ortam sıcaklığı: −50 … +80 °C
• Gövde: korozyona dayanıklı pirinç
• Sızdırmazlık: düşük sürünmeli PTFE — kaçaksız çalışma
• Gösterge: halka tipi nem renk göstergesi, cama yapışık (yüzey kirlenmesini önler)
• Geçiş: tam geçiş (full port) — düşük basınç kaybı
• Cam: geniş açılı, yüksek berraklıkta — okunabilirliği yüksek
• Sertifika: PED 2014/68/EU Madde 4.3 (Akışkan Grubu 2) · ANSI-ASHRAE 34 Grup A1
• Uyumlu akışkanlar: R22 · R134a · R404A · R410A · R507 · R407C · R407A/F · R448A/R449A · R452A · R450A/R513A

• 🔧 Montaj yeri: drayerden (kurutucu filtreden) SONRA, sıvı hattına takılır. Emiş hattında da kullanılabilir.
• 🔧 Montaj konumu: Sanhua dikey hattı önerir. Yatay hatta takılacaksa cam yukarı bakmalı ve hiçbir yöne eğimli olmamalıdır — eğimli montajda gösterge yanlış okur.
• ⚠️ Lehim uyarısı: gövdeyi lehimlerken ıslak bezle sarın. Aşırı ısı hem PTFE contayı hem de nem göstergesinin renk maddesini kalıcı olarak bozar — gösterge bir daha doğru okumaz.
• Renk okuma: YEŞİL = kuru (sistem güvenli) · SARI = nemli (drayer doymuş, değiştirin). Renk değişimi anlık değildir; sistem çalışırken en az 12 saat bekleyip okuyun.
• Kabarcık her zaman şarj eksikliği değildir. Genleşme valfi önünde kısıntı, tıkalı drayer ya da yetersiz aşırı soğutma (subcooling) da kabarcık yapar. Önce gözetleme camının önündeki basınç düşümünü kontrol edin.

• Aynı ölçünün katalogumuzdaki diğer sürümü: SYJ22H11 (7/8" kaynaklı). Rakorlu (flare) sürümler de mevcuttur — erkek/erkek ve erkek/dişi (D/E) seçenekleriyle.
