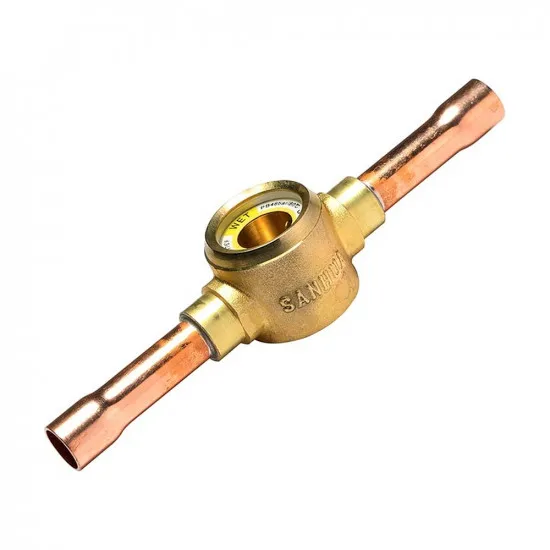

Sanhua SYJ06H51 Gözetleme Camı – 1/4" ODF Kaynaklı, Nem Göstergeli, 46 bar

Sanhua SYJ06H51, soğutma devresinin sıvı hattına takılan 1/4" (6,35 mm) ODF kaynaklı gözetleme camıdır. Üzerindeki halka tipi renk göstergesi sistemdeki nem seviyesini gösterir.

Sıvı Hattında İki Şeyi Aynı Anda Gösterir — Akışkanın Hali ve Nem Seviyesi

Birinci görev — akışkanın hali. Camdan bakıldığında sıvı berrak görünmelidir. Kabarcık görünüyorsa ya şarj eksiktir ya da genleşme valfinin önünde bir kısıntı vardır. Bu, sahada şarj kontrolünün en hızlı yöntemidir.

İkinci görev — nem. Devreye giren nem, akışkan ve yağla birleşerek asit üretir. Göstergenin rengi yeşilden sarıya döndüğünde drayer doymuş demektir — kompresör zarar görmeden değiştirilir.

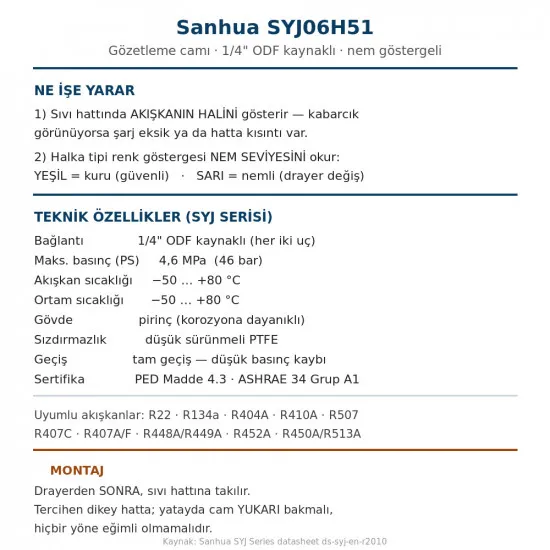

Teknik Özellikler (Resmî Sanhua SYJ Serisi Datasheet)

• Maks. çalışma basıncı (PS): 4,6 MPa = 46 bar
• Akışkan sıcaklığı (TS): −50 … +80 °C | Ortam sıcaklığı: −50 … +80 °C
• Gövde: korozyona dayanıklı pirinç | Sızdırmazlık: düşük sürünmeli PTFE
• Gösterge: halka tipi nem renk göstergesi, cama yapışık (yüzey kirlenmesini önler)
• Geçiş: tam geçiş (full port) — düşük basınç kaybı · geniş açılı, yüksek berraklıkta cam
• Sertifika: PED 2014/68/EU Madde 4.3 (Akışkan Grubu 2) · ANSI-ASHRAE 34 Grup A1
• Uyumlu akışkanlar: R22 · R134a · R404A · R410A · R507 · R407C · R407A/F · R448A/R449A · R452A · R450A/R513A

• 🔧 Montaj yeri: drayerden (kurutucu filtreden) SONRA, sıvı hattına takılır. Emiş hattında da kullanılabilir.
• 🔧 Montaj konumu: Sanhua dikey hattı önerir. Yatay hatta takılacaksa cam yukarı bakmalı ve hiçbir yöne eğimli olmamalıdır — eğimli montajda gösterge yanlış okur.
• ⚠️ Lehim uyarısı: gövdeyi lehimlerken ıslak bezle sarın. Aşırı ısı hem PTFE contayı hem de nem göstergesinin renk maddesini kalıcı olarak bozar.
• Renk okuma: YEŞİL = kuru · SARI = nemli (drayer doymuş, değiştirin). Renk değişimi anlık değildir; sistem çalışırken en az 12 saat bekleyip okuyun.
• Kabarcık her zaman şarj eksikliği değildir. Genleşme valfi önünde kısıntı, tıkalı drayer ya da yetersiz aşırı soğutma da kabarcık yapar.
