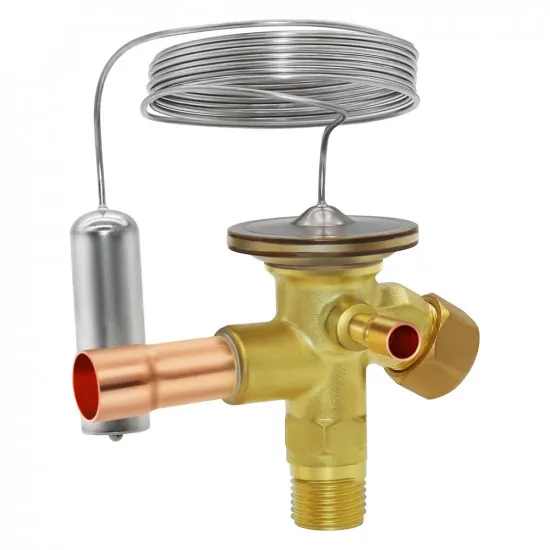

Sanhua RFKH08E-6.1-318A Termostatik Genleşme Valfi – R448A/R449A, Dış Denge, MOP −10 °C, Kaynaklı

Sanhua RFKH08E-6.1-318A, R448A / R449A soğutucu akışkanlarla çalışan, dış dengeli (E) ve MOP fonksiyonlu termostatik genleşme valfidir. −40 … −15 °C buharlaşma aralığı için tanımlanmıştır — düşük sıcaklık uygulaması (dondurucu, şoklama, düşük sıcaklık soğuk oda).

MOP'lu Dış Dengeli Valf — Kalkışta Kompresör Motorunu Aşırı Yükten Korur

MOP (Maximum Operating Pressure), buharlaşma basıncının belirlenen değeri aşmasına izin vermez. Sistem sıcak devreye girdiğinde ya da defrost sonrası kalkışta emiş basıncı hızla yükselir; motor bu anda tasarım akımının üstünde yüklenir. Bu valf −10 °C doyma sıcaklığına karşılık gelen basıncın üstünde akışı kısar ve kompresörün aşırı akım çekmesini engeller.

Dış denge (E) ise evaporatör içindeki basınç düşümünü hesaba katar. Uzun devreli ya da distribütörlü evaporatörlerde iç dengeli valf kızgınlığı olduğundan yüksek okur ve valfi gereksiz kısar; dış denge hattı çıkış basıncını doğrudan valfe taşıdığı için kızgınlık gerçek değerinden ayarlanır.

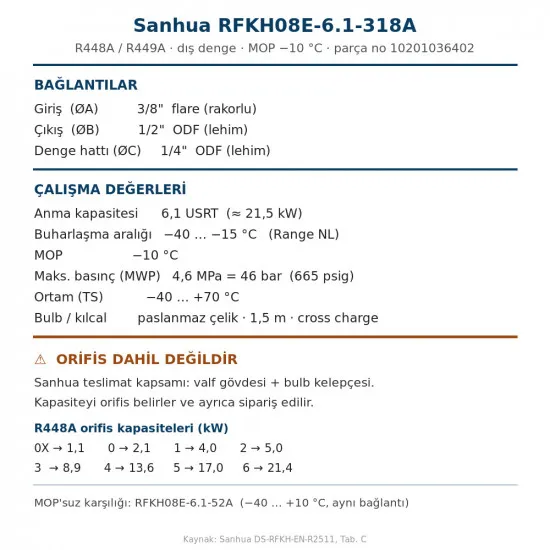

Teknik Özellikler (Resmî Sanhua Datasheet R2511, Tab. C)

• Model: Sanhua RFKH08E-6.1-318A | Sanhua parça no: 10201036402
• Soğutucu akışkan: R448A / R449A
• Anma kapasitesi: 6,1 USRT (≈ 21,5 kW)
• Buharlaşma aralığı: −40 … −15 °C (Range NL) · MOP = −10 °C
• Denge tipi: dış denge (external equalizer)
• Bağlantılar: giriş 3/8" flare (rakorlu) · çıkış 1/2" ODF (lehim) · denge hattı 1/4" ODF (lehim)
• Maks. çalışma basıncı (MWP): 4,6 MPa = 46 bar (665 psig)
• Ortam sıcaklığı (TS): −40 … +70 °C
• Bulb ve kılcal boru: paslanmaz çelik · kılcal boru uzunluğu 1,5 m
• Termal dolgu: cross charge — buharlaşma sıcaklığı değişse de kızgınlık tutarlı kalır
• Sertifika: UL / CSA · PED beyanı

🚨 Teslimat Kapsamı — Orifis Dahil Değildir

Sanhua datasheet'inin kendi notu: "Extent of delivery: valve body and bulb strap" — kutudan valf gövdesi + bulb kelepçesi çıkar. Kapasiteyi belirleyen orifis ayrıca sipariş edilir. Orifissiz valf akışkan geçirmez; siparişte orifisi unutmayın.

R448A İçin Orifis Kapasiteleri (kW)

• 🔑 Kod okuma: RFKH | 08 | E | 6.1 | 318A → 08 akışkan kodu (R448A/R449A) · E dış denge · 6.1 anma kapasitesi USRT · 318A bağlantı ve sürüm haneleri. Sondaki A güncel nesli gösterir.
• 🔧 Bulb yerleşimi: yatay emiş hattının üst yarısına (saat 10 veya 2 konumu), sıvı cebinden sonra değil önce. Bulb mutlaka izole edilir; aksi halde ortam sıcaklığı okumayı bozar.
• 🔧 Dış denge hattı 1/4" borudur ve bulbdan sonraya bağlanır. Yağın denge hattına kaçmaması için hatta bir kavis bırakın.
• ⚠️ Lehim uyarısı: valf gövdesini lehimlerken ıslak bezle sarın; aşırı ısı iç contayı ve termostatik elemanı bozar.
• MOP'suz sürümü: aynı bağlantıya sahip RFKH08E-6.1-52A (−40 … +10 °C, MOP yok) katalogumuzda mevcuttur. Düşük sıcaklık uygulamanız yoksa ve MOP korumasına ihtiyacınız yoksa o sürüm yeterlidir.
