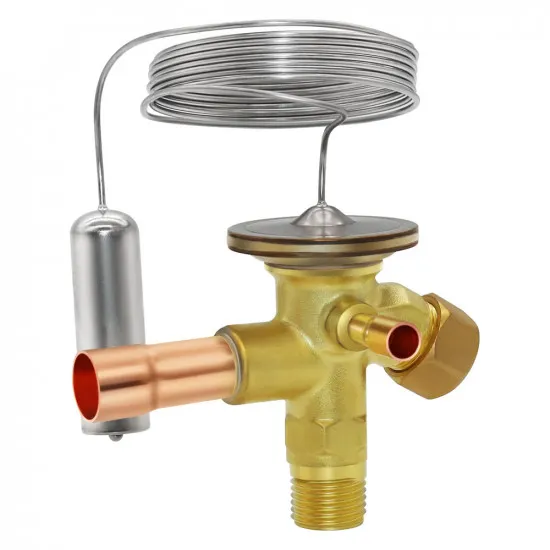

Sanhua RFKH08E-6.1-52A Termostatik Genleşme Valfi – R448A/R449A, Dış Dengeli, 1/2" Kaynaklı Çıkış, 6,1 USRT

Sanhua RFKH08E-6.1-52A, R448A / R449A soğutucu akışkanlar için üretilmiş termostatik genleşme valfidir (TXV). Evaporatöre giren akışkan debisini, evaporatör çıkışındaki kızgınlığa (superheat) göre sürekli ayarlar.

Dış Dengeli (E) Gövde: Basınç Düşümü Olan Evaporatörlerde Doğru Kızgınlık

Model adındaki E harfi dış denge bağlantısını gösterir. İç dengeli bir valf, evaporatör girişindeki basıncı referans alır; evaporatörde ciddi basınç düşümü varsa bu referans yanıltıcı olur ve valf gereğinden az açar. Dış dengeli valf ise 1/4" denge hattıyla evaporatör çıkışındaki gerçek basıncı ölçer ve kızgınlığı doğru tutar.

Çok geçişli (multi-circuit) evaporatörlerde, dağıtıcı (distributor) kullanılan sistemlerde ve uzun evaporatörlerde dış dengeli valf kullanımı zorunludur.

Teknik Özellikler (Resmî Sanhua Datasheet R2511)

• Model: Sanhua RFKH08E-6.1-52A | Sanhua parça no: 10201036002
• Soğutucu Akışkan: R448A / R449A
• Anma Kapasitesi: 6,1 USRT (≈ 21,5 kW)
• Denge Tipi: Dış denge (external equalizer)
• Bağlantılar: giriş 3/8" flare (rakorlu) · çıkış 1/2" kaynaklı (solder) · denge hattı 1/4" kaynaklı
• Evaporasyon Sıcaklık Aralığı: −40 … +10 °C (Range N)
• MOP: Yok — bu varyant MOP fonksiyonsuz (Tab. A) üretilir
• Maks. Çalışma Basıncı (PS): 4,6 MPa (46 bar)
• Ortam Sıcaklığı: −35 … +55 °C | Akışkan Sıcaklığı: −40 … +70 °C
• Kılcal Boru: 1,5 m, paslanmaz çelik kılcal ve duyar kovan (bulb)
• Termik Dolgu: Çapraz şarj (cross charge) — tüm evaporasyon aralığında kararlı kızgınlık

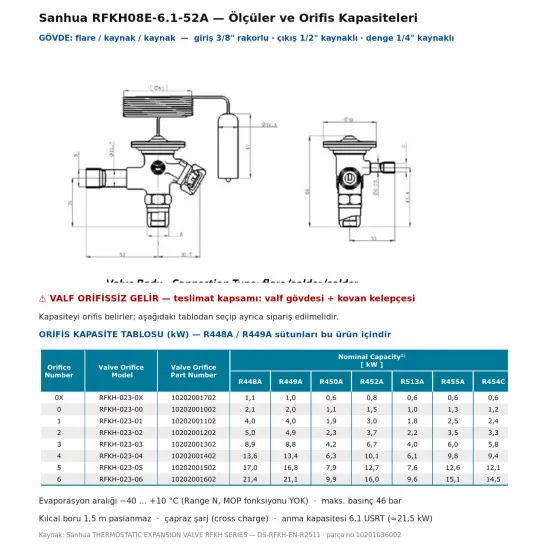

• ⚠️ Orifis DAHİL DEĞİLDİR. Datasheet teslimat kapsamı: valf gövdesi + kovan kelepçesi. Kapasiteyi orifis belirler ve ayrıca sipariş edilmelidir (0X ~ 6 arası, sitemizde mevcut). R448A için orifis kapasiteleri: 0X 1,1 · 0 2,1 · 1 4,0 · 2 5,0 · 3 8,9 · 4 13,6 · 5 17,0 · 6 21,4 kW — 2. görselde tam tablo
• Sertifikalar: UL/CSA · PED beyanı

• 🔧 Kod okuması: RFKH = termostatik genleşme valfi · 08 = R448A/R449A · E = dış denge · 6.1 = anma kapasitesi (USRT) · 52A = varyant/bağlantı hanesi.
• ℹ️ "A" eki yeni nesli gösterir. Sanhua RFKH serisini güncelledi; güncel katalogda tüm kodlar A ekiyle yayımlanıyor. A'sız eski kodların yerine bu sürümler geçmiştir.
• 🔧 Duyar kovanı (bulb) doğru bağlayın: emiş borusuna, yatay hatta saat 3 veya 4 konumunda ve boruya tam temas edecek şekilde kelepçelenir; üzerine yalıtım sarılır. Boru altına (saat 6) bağlanırsa yağ birikintisi yanlış okuma yaptırır.
• Denge hattını evaporatör çıkışına, kovanın hemen sonrasına bağlayın; hattın tıkalı ya da bağlanmamış olması valfi tamamen bozar.
• Lehim sırasında valf gövdesini ıslak bezle soğutun ve azot süpürmesi yapın; aşırı ısı iç conta ve orifisi bozar.
• ⚠️ Akışkan uyumu: Bu valf R448A/R449A için şarj edilmiştir. R404A veya R134a sistemde kullanılmamalıdır — termik dolgu farklıdır, kızgınlık kontrolü şaşar.
