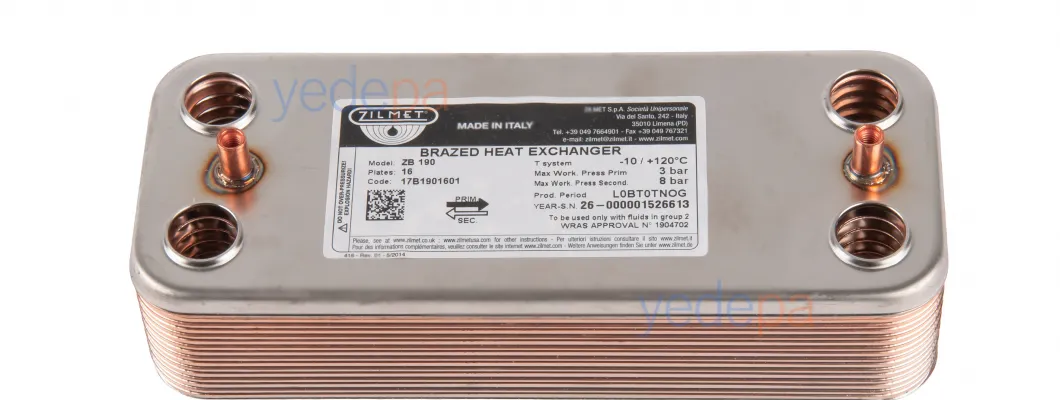

Plakalı Eşanjör Nedir ve Kombide Ne İşe Yarar?

Modern kombilerin büyük çoğunluğunda plakalı eşanjör (PHE – Plate Heat Exchanger), ısıtma devresi suyu ile kullanım sıcak suyu arasındaki ısı transferini sağlayan kritik bir bileşendir. İki ayrı akışkanın birbiriyle temas etmeden ısı alışverişi yapmasına olanak tanıyan bu yapı; ince paslanmaz çelik plakalar, conta veya sertleştirilmiş bağlantı noktaları aracılığıyla bir araya getirilmiş kompakt bir modül hâlinde üretilir.

Kombinin çalışma mantığını kısaca özetlemek gerekirse: kazan suyu eşanjörün bir tarafından akarken, şehir şebeke suyu diğer tarafından geçer; ince metal yüzeyler boyunca gerçekleşen ısı transferiyle musluğa sıcak su ulaşır. Isıtma ve sıcak su fonksiyonları aynı anda çalışabilen bu sistemde eşanjör merkezi bir rol üstlenir. Bu nedenle eşanjörde meydana gelecek herhangi bir bozulma, hem ısıtma verimini hem de kullanım sıcak suyunu doğrudan etkiler.

Türkiye'nin büyük şehirlerindeki şebeke suyu sertliği, eşanjörlerin ömrünü ciddi ölçüde kısaltmaktadır. İstanbul, Ankara ve İzmir başta olmak üzere pek çok ilde kullanılan sular, yüksek kalsiyum ve magnezyum tuzları içermekte; bu tuzlar yüksek ısıda plakalar üzerinde hızla kireç taşı tabakası oluşturmaktadır. Sonbahar başında kış öncesi servis çalışmalarına yoğunlaşan ustalar için eşanjör tıkanması, en sık karşılaşılan sorunlar arasında yer almaktadır.

Tıkanmış Eşanjörün Belirtileri Nelerdir?

Eşanjör tıkanması çoğu zaman ani değil, kademeli bir süreçte gelişir. Bu nedenle erken dönem belirtilerin doğru okunması, büyük arızaların ve gereksiz parça değişimlerinin önüne geçer. Aşağıdaki semptomları sergileyen kombilerde ilk şüphe eşanjöre yönelmeli, tanı adımları buna göre planlanmalıdır.

Sıcak Su Tarafında Görülen Belirtiler

• Musluğu açtığında suyun ısınması normalden uzun sürüyor ya da hiç ısınmıyor
• Sıcak su debisi giderek düşüyor; tam basınçta ılık su geliyor
• Kombi sıcak su modunda kısa sürede E10, E05 veya benzer hata kodları üretiyor (markalara göre değişmekle birlikte genellikle aşırı ısınma veya debi hatası)
• Su ısıtma süresi uzadıkça kombi giderek daha fazla gaz tüketiyor

Isıtma Tarafında Görülen Belirtiler

• Petek ısınma süreleri uzuyor, istenilen oda sıcaklığına ulaşılamıyor
• Kombi sık sık "aşırı ısınma" koruma moduna geçiyor ve resetleniyor
• Kazan çıkış sıcaklığı hızla yükseliyor, dönüş hattıyla arasındaki fark normalin üzerine çıkıyor (ΔT > 20 °C olduğunda dikkat)
• Sirkülasyon pompası sesli çalışmaya başlıyor

Görsel ve Fiziksel Belirtiler

• Eşanjör bağlantı noktalarında nem veya kireç izi
• Eşanjör sökülüp basınçlı su verilerek akış test edildiğinde normal debinin altında çıkış
• Plakaların dışında sarı-beyaz kireç birikintisi veya korozyon izleri

Tıkanmanın Nedenleri: Kireç mi, Tortu mu, Korozyon mu?

Eşanjör tıkanmalarını doğru tedavi edebilmek için önce tıkanma türünü belirlemek şarttır. Yanlış teşhis; hem temizlik kimyasalının seçimini hem de müdahale yöntemini olumsuz etkiler.

Kireçlenme (Kalsiyum-Magnezyum Birikintisi)

En yaygın tıkanma nedenidir. Sert su bölgelerinde, eşanjörün şebeke suyu tarafında plakalar üzerinde beyaz-gri sert bir tabaka oluşur. Bu tabaka ısı transferini engeller; plakaların etkin yüzey alanını azaltırken akış kanallarını daraltır. Kimyasal temizlik bu tür tıkanmalarda genellikle etkilidir.

Manyetit ve Çamur Birikintisi

Isıtma devresinin iç yüzeylerinden kopan demir oksit partikülleri (manyetit) zamanla eşanjörün ısıtma tarafında birikerek akışı kısıtlar. Koyu siyah renkli bu tortu, düşük pH'lı eski tesisatlarda ve manyetik filtre kullanılmayan sistemlerde sık karşılaşılır. Çamur birikintisinde önce tesisat temizliği (power flush) yapılmalı, ardından eşanjör değerlendirilmelidir.

Korozyon ve Plaka Delinmesi

Paslanmaz çelik plakalar uzun vadede galvanik korozyon veya pitting (nokta korozyonu) nedeniyle delinebilir. Bu durumda iki devre suyu birbirine karışır; ısıtma suyunun kullanım suyuna geçmesi ciddi bir kalite ve hijyen sorunudur. Korozyon kaynaklı hasarda temizlik çözüm olmaz, eşanjör mutlaka değiştirilmelidir.

Kimyasal Temizlik Nasıl Yapılır? Adım Adım Saha Rehberi

Kireçlenme ve hafif tortu birikintilerinde, eşanjörü sökmeden veya sökerek yapılan kimyasal devre temizliği (chemical flushing) etkili bir çözümdür. Aşağıdaki adımlar, sökerek yapılan temizleme prosedürü için hazırlanmıştır; bu yöntem daha kontrollü ve daha güvenilir sonuç verir.

1. Güvenlik önlemleri: Kombinin elektriğini ve gaz vanasını kapatın. Sistem basıncını tahliye edin. Asit bazlı kimyasallarla çalışacağınız için koruyucu eldiven ve gözlük kullanın.
2. Eşanjörü sökün: Giriş-çıkış borularını ayırın, bağlantı cıvatalarını gevşetin. Sökülen eşanjörün ağırlığını ve kanallardan sızan su miktarını göz önünde bulundurarak uygun bir kap üzerinde çalışın.
3. Ön yıkama: Eşanjörü ılık suyla içinden geçirerek gevşek tortuyu atın. Bu adım kimyasalın daha etkin çalışmasını sağlar.
4. Asit solüsyonu hazırlayın: Genellikle %5-10 sitrik asit veya özel kombi eşanjör temizleme kimyasalı kullanılır. Hidroklorik asit (tuz ruhu) dikkatli kullanılmalıdır; paslanmaz çeliğe zarar verme riski nedeniyle seyreltme oranına kesinlikle uyulmalıdır (max. %3-5).
5. Sirküle edin: Kimyasal solüsyonu küçük bir pompa yardımıyla eşanjör içinde sirküle ettirin. Süre, tıkanma yoğunluğuna göre 30 dakika ile 2 saat arasında değişir. Solüsyonun köpürmesi kireç çözündüğünün işaretidir.
6. Durulama: Temizleme işlemi tamamlandıktan sonra eşanjörü bol temiz suyla iyice durulayın. Kalan asit izleri plakaya uzun vadede zarar verebilir.
7. Akış testi: Eşanjörün her iki tarafından temiz su geçirerek akış hızını kontrol edin. Tıkanma giderilememiş veya plakalar delinmişse değişim gereklidir.
8. Contaları kontrol edin: Eşanjörü takarken O-ring contalarını ve conta setlerini mutlaka inceleyin; sızdırmazlık elemanları sertleşmiş veya deforme olmuşsa değiştirin. Bu küçük maliyet, ileride sızıntı kaynaklı büyük arızaların önüne geçer.
9. Sistemi devreye alın: Kombiye su doldurun, basıncı ayarlayın, gaz vanasını açın ve test çalışması yapın. Birkaç dakika boyunca sıcak su ve ısıtma modunu gözlemleyin.

Önemli not: Eşanjörü sökmeden, devre içinde kimyasal sirkülasyonu yöntemiyle de temizlik yapılabilir. Ancak bu yöntemde kimyasalın ısıtma devresini ve diğer bileşenleri (pompa, vana, sensörler) etkilememesi için dikkatli izolasyon gerekir. Sökme yöntemi daha kontrollüdür ve plaka durumunu görsel olarak değerlendirme fırsatı tanır.

Eşanjör Değişimine Ne Zaman Karar Verilmeli?

Kimyasal temizlik her zaman yeterli olmaz. Aşağıdaki durumlarda temizlik yerine doğrudan eşanjör değişimi tercih edilmelidir:

• Kimyasal temizlik sonrasında akış yeterli düzeye çıkmıyorsa (plaka kanalları kalıcı olarak daralmış demektir)
• Plakalar üzerinde delik, çatlak veya korozyon tespit edilmişse
• İki devrenin suyu birbirine karışıyorsa (ısıtma suyu kirli, kullanım suyu metalik kokuyor)
• Eşanjör 10 yılı aşmışsa ve her sezon sorun çıkarıyorsa; temizlik maliyeti zamanla değişim maliyetine yaklaşıyorsa
• Plaka sayısı yetersiz kalmışsa (kapasite büyütme durumunda)

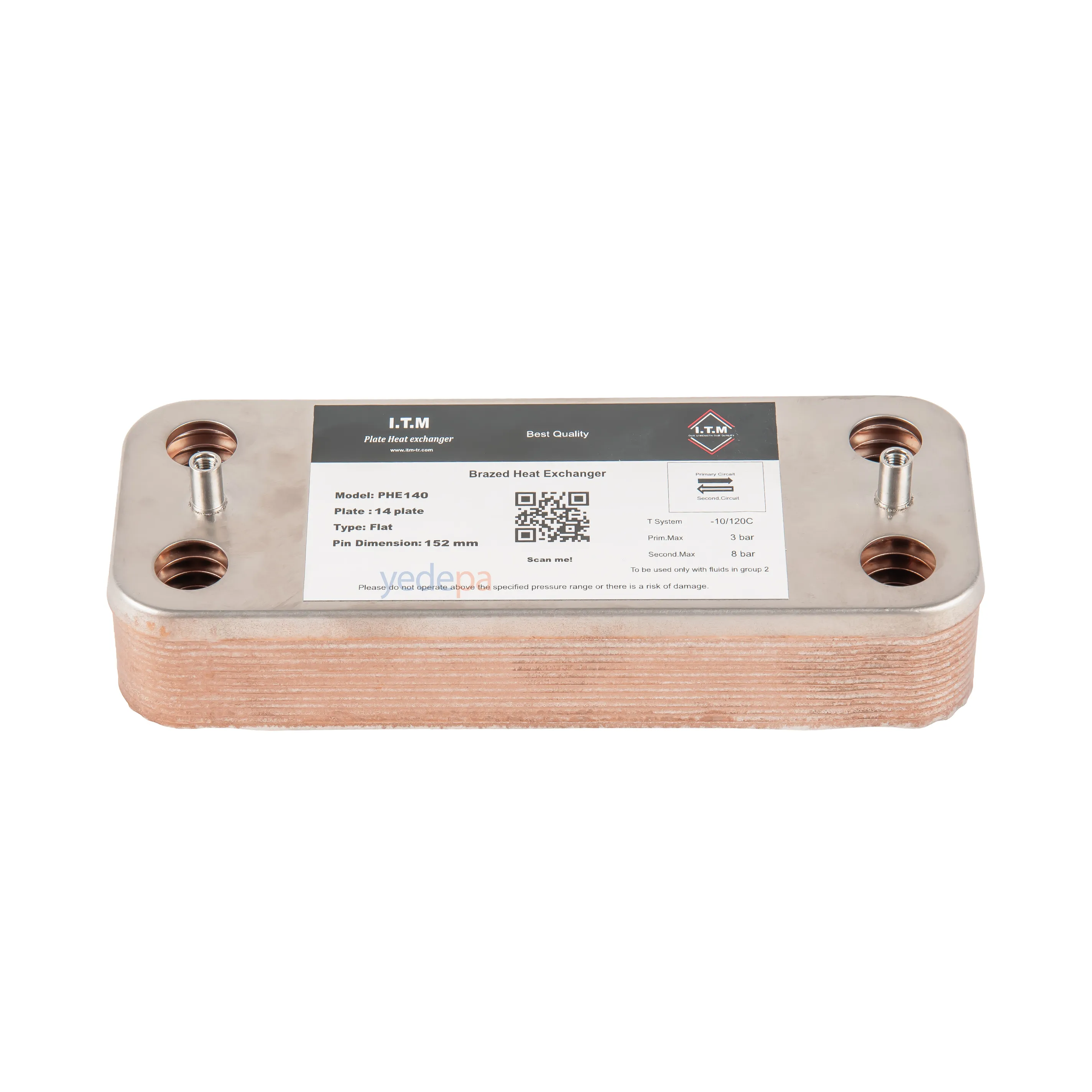

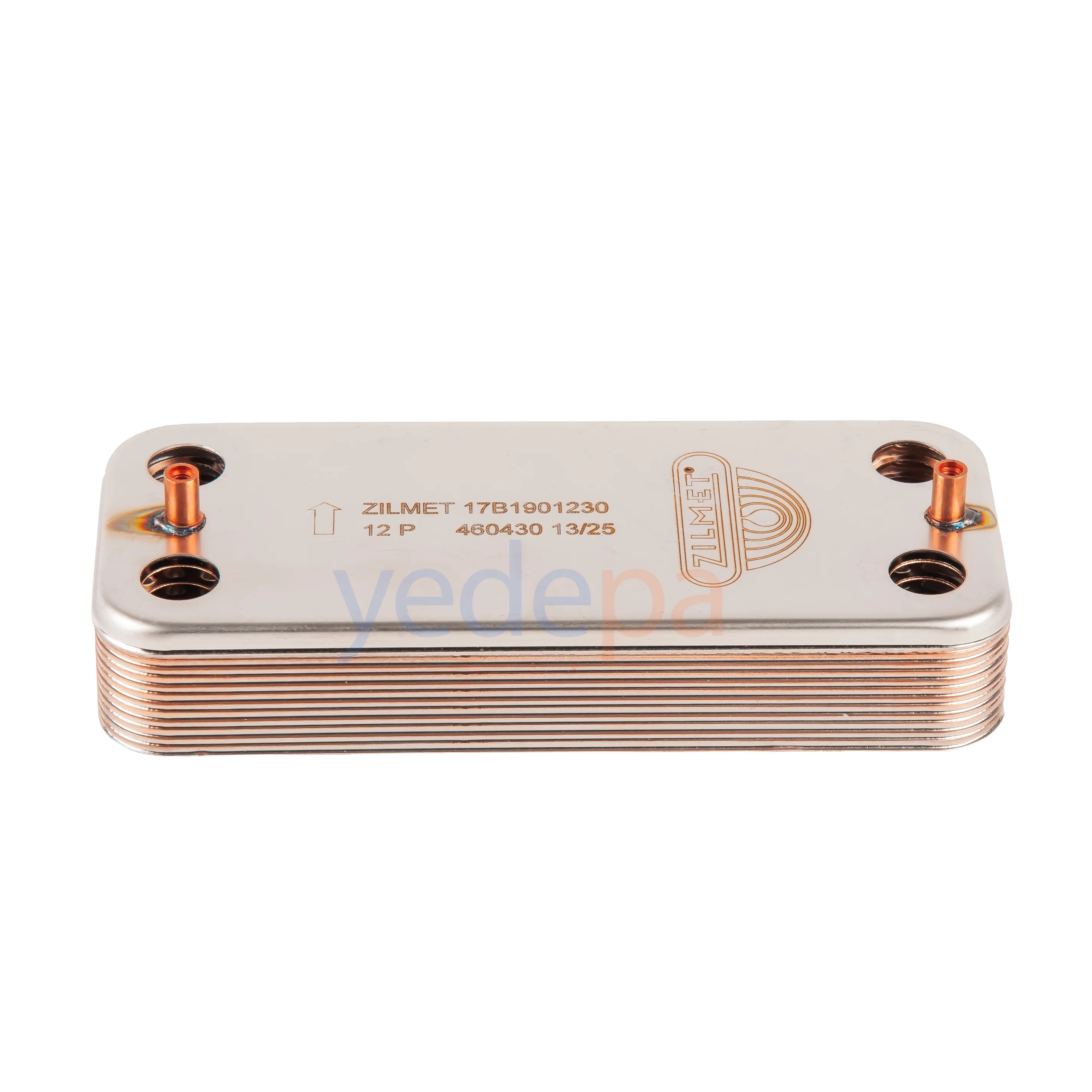

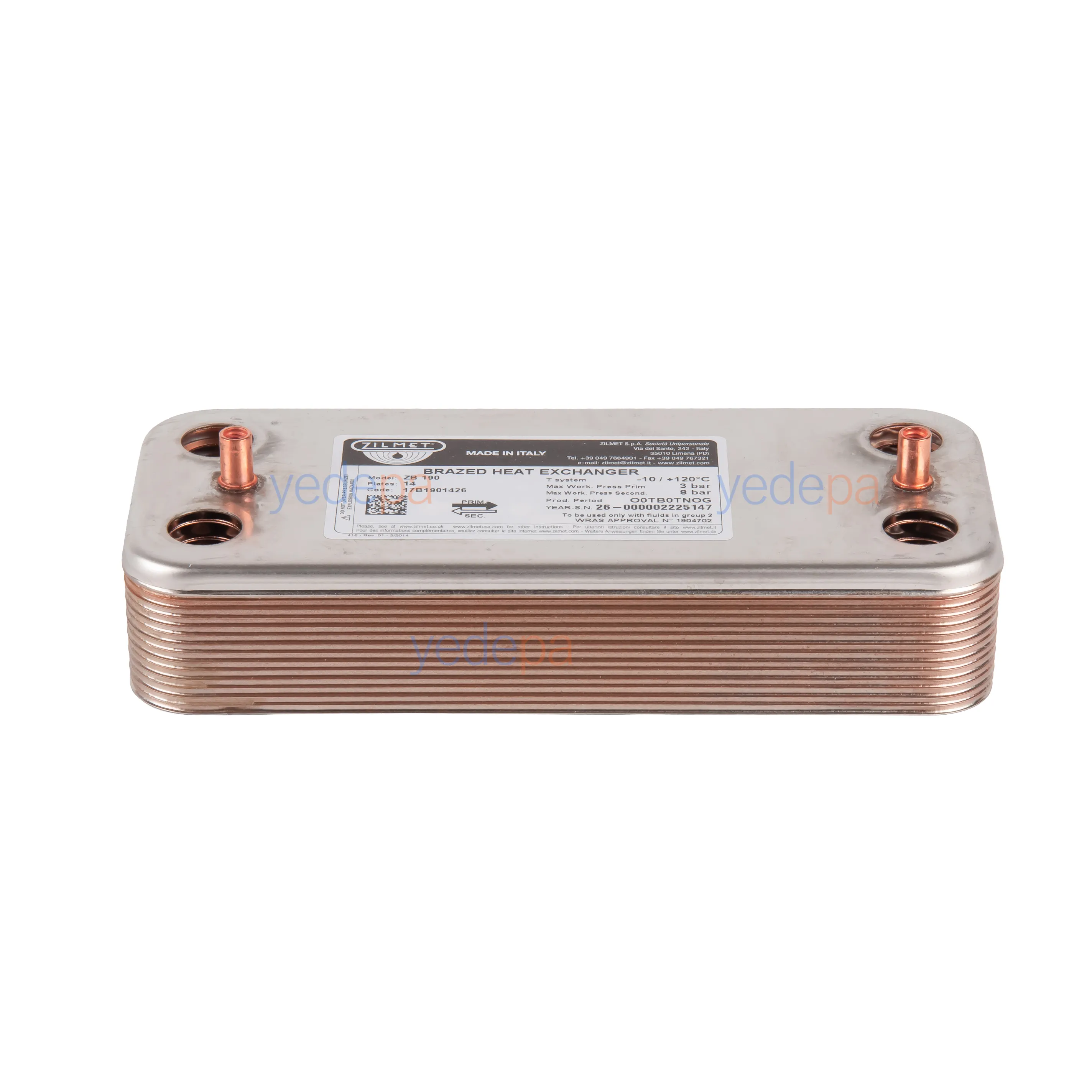

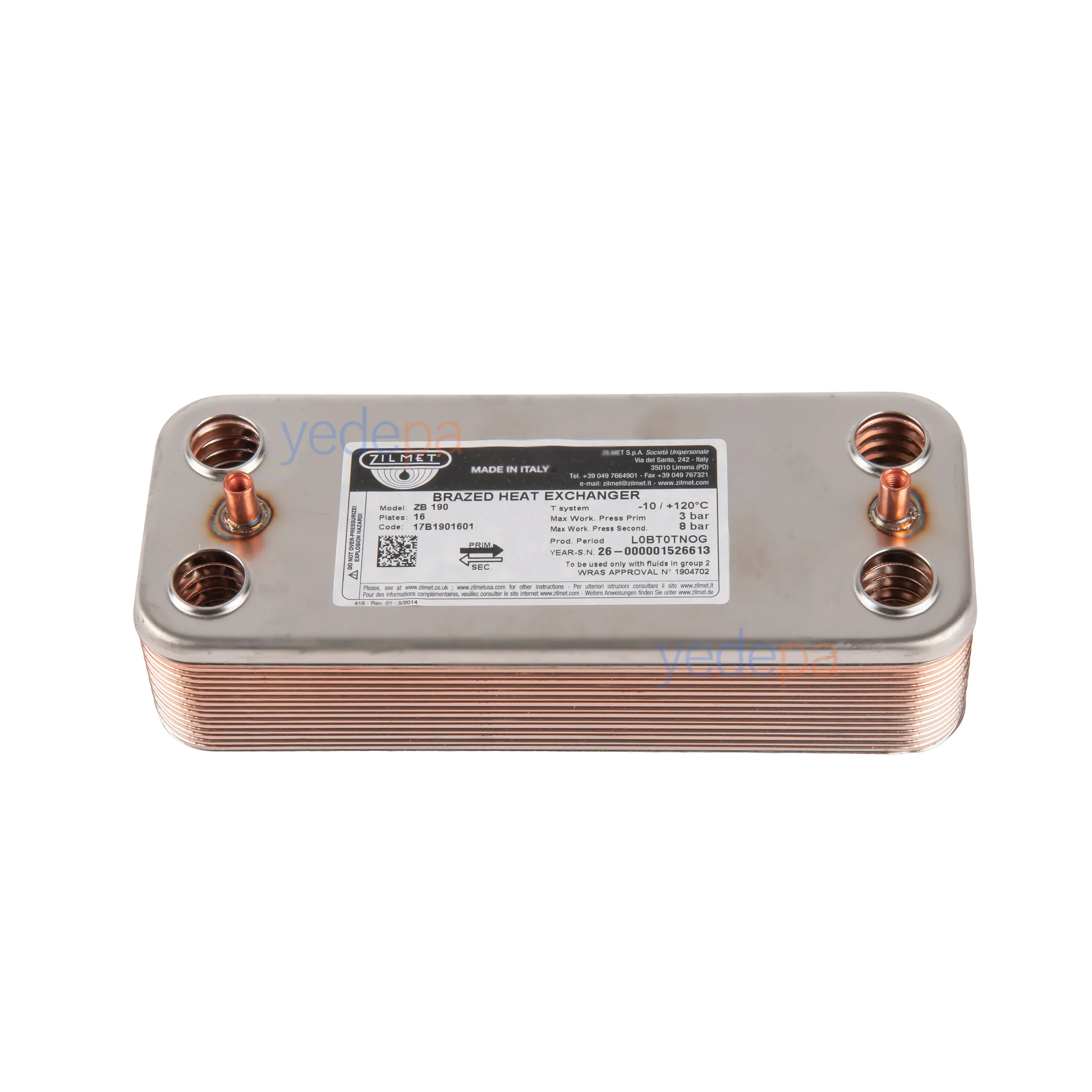

Doğru Eşanjörü Seçmek: Neye Dikkat Edilmeli?

Eşanjör seçimi yaparken yalnızca marka uyumluluğuna değil, aynı zamanda fiziksel ölçülere de dikkat edilmelidir. Vida aralığı (mm), plaka sayısı ve bağlantı tipi (rakorsuz/erkek rakorlu) eşanjörün yerine oturup oturmayacağını belirler. Yedepa.com'da yer alan eşanjör listelerinde bu bilgiler ürün başlığında açıkça belirtilmekte olup markaların orijinal part numaralarıyla çapraz kontrol yapılabilmektedir.

Genel olarak şu parametreler karşılaştırılmalıdır:

• Plaka sayısı: Kombinin kW kapasitesine göre değişir; 24 kW için genellikle 12-14 plaka, 28-32 kW için 16-20 plaka yeterlidir.
• Vida/pim aralığı (mm): Montaj deliklerinin aralığı; 142, 148, 154, 160, 166, 190 mm gibi değerler alır ve kasaya tam oturması için ölçü teyidi şarttır.
• Tip: Dalgalı tip veya düz tip plakalar; dalgalı tipler genellikle daha yüksek ısı transferi verimine sahiptir.
• Malzeme: Standart AISI 316 paslanmaz çelik ya da bakır lehimli (brazed) yapı; su kalitesine göre uygun seçim yapılmalıdır.

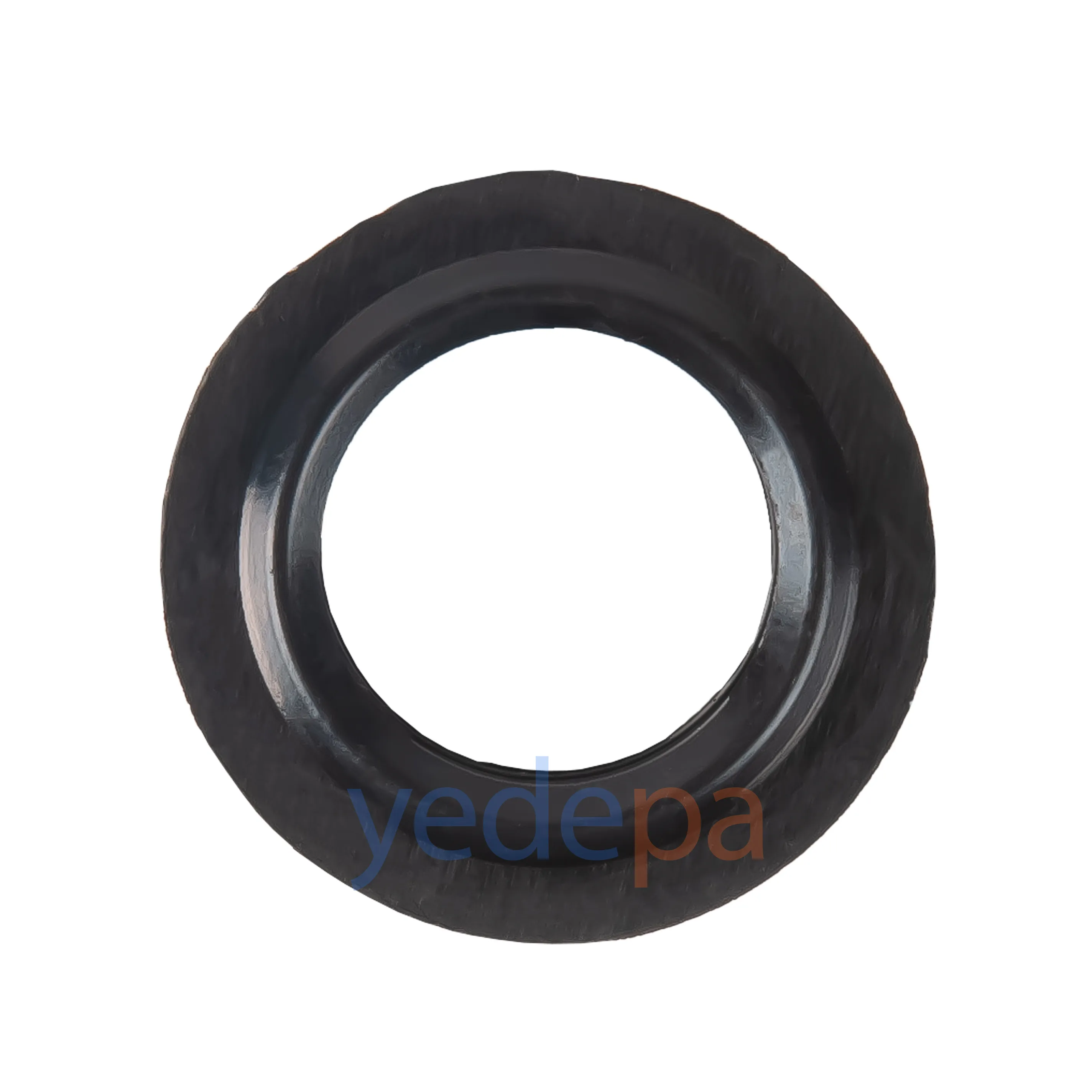

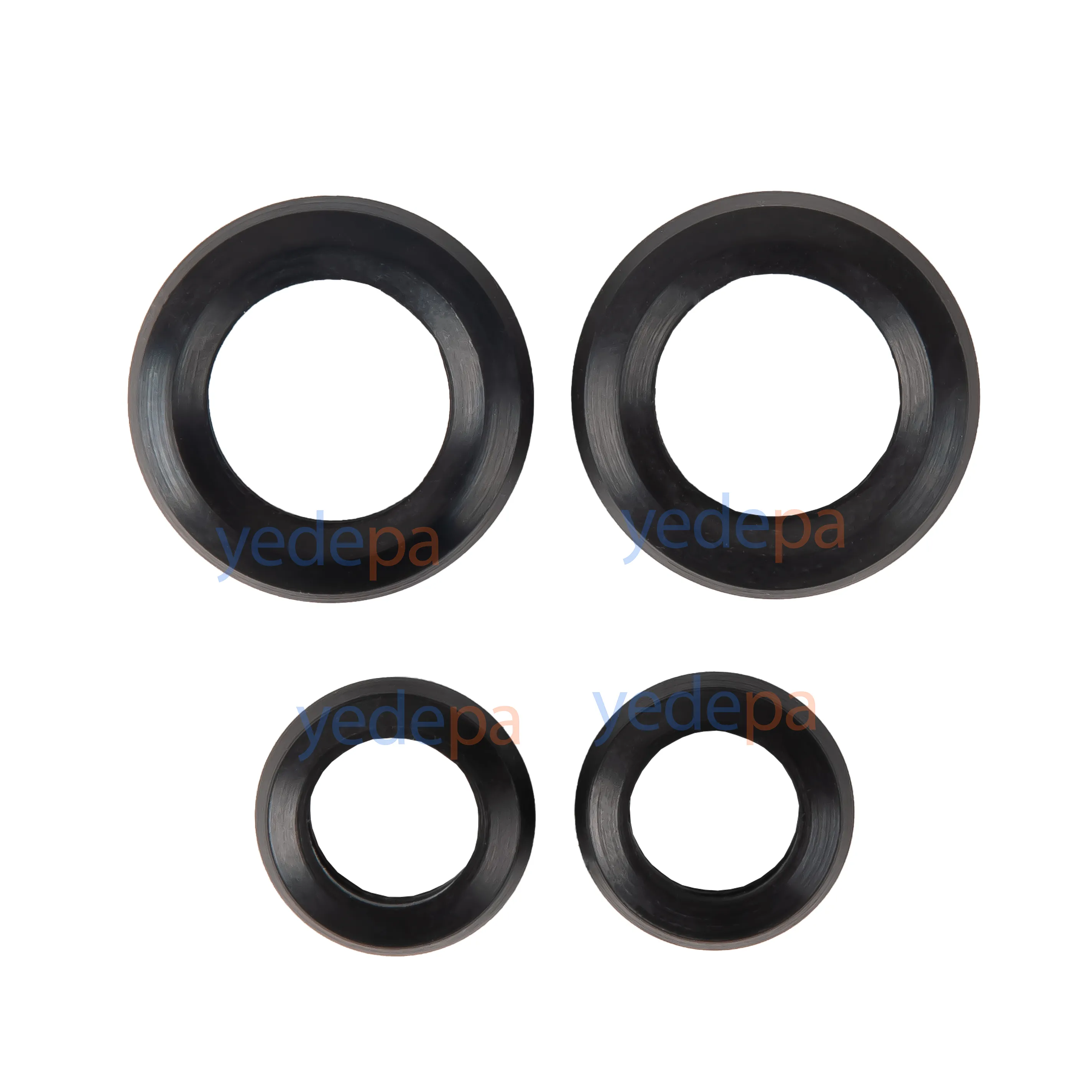

Eşanjör Contaları: Küçük Ama Kritik Bir Detay

Eşanjör değişiminde ya da temizlik sonrası montajda sıklıkla göz ardı edilen unsur, O-ring ve conta setleridir. Yüksek sıcaklık ve basınç altında çalışan bu elemanlar zamanla sertleşir, elastikiyetini kaybeder ve mikro sızıntılara yol açar. Eşanjörü yerleştirip sistemi devreye aldıktan sonra bağlantı noktalarından damlayan su; hem cihazı hem de altındaki elektronik bileşenleri tehdit eder.

Bu nedenle her eşanjör değişiminde contaların da yenilenmesi standart uygulama olmalıdır. Baymak, Baxi Luna, Ariston, Vaillant Turbotec, Viessmann ve Bosch gibi markalara özel conta setleri Yedepa.com'da ayrı ayrı listelenmiştir; marka ve model bazında doğru contayı seçmek, sızdırmazlığın uzun vadeli güvencesidir.

Kış Öncesi Önleyici Bakım: Eşanjörü Koruma Stratejileri

Tıkanma sonrası müdahale kadar, hatta daha fazlası, tıkanmayı önleyici sistemlerin kurulması önemlidir. Saha ustasının müşterisine sunabileceği koruyucu önlemler şunlardır:

Su Yumuşatma ve Filtreleme

Şebeke sertliği 25 °fH (Fransız derece) üzerindeyse inline su yumuşatma filtresi veya polifosfat dozajlayıcı tavsiye edilmelidir. Bu sistemler, kalsiyum ve magnezyum iyonlarını bağlayarak kireç oluşumunu dramatik biçimde azaltır.

Manyetik Filtre Kullanımı

Isıtma devresine monte edilen manyetik filtreler, demir oksit (manyetit) partikülleri tutarak eşanjörün ısıtma tarafını korur. Yıllık bakımda temizlenmesi yeterlidir ve eşanjör ömrünü önemli ölçüde uzatır.

Sistem pH'ını Takip Etmek

Isıtma devresi suyunun pH'ı 7,5 ile 9 arasında tutulmalıdır. Asidik su (düşük pH) korozyona, bazik su (yüksek pH) çökelmeye neden olur. Yılda bir kez pH ölçümü yapılması ve gerektiğinde inhibitör eklenmesi hem eşanjörü hem de tüm sistemi korur.

Yıllık Devre Temizliği

Ticari veya yoğun kullanımlı binalarda yılda bir, konutlarda iki yılda bir kapalı devre kimyasal temizliği (power flush) yapılması, birikim oluşmadan sistemin temiz tutulmasını sağlar. Bu periyodik bakım, beklenmedik arıza maliyetlerini ve müşteri şikayetlerini minimize eder.

Kış Öncesi Kontrol Listesi

Sonbahar servis ziyaretlerinde eşanjör değerlendirmesi için pratik bir kontrol listesi:

• Sıcak su debisi ölçümü (litre/dakika); üretici değerinin altındaysa eşanjör şüpheli
• Kazan çıkış ve dönüş hattı sıcaklık farkı (ΔT) ölçümü
• Eşanjör bağlantı noktaları sızdırmazlık kontrolü
• Manyetik filtre kontrolü ve temizliği
• Sistem basıncı ve genleşme tankı ön basınç kontrolü
• Hata kodu geçmişini okuma (uyumlu markalarda)

Eşanjör Seçiminde Yedepa'nın Kataloğundan Nasıl Yararlanılır?

Türkiye'deki servis ustalarının en büyük sorunlarından biri, doğru parçayı hızlıca bulmak ve aynı gün temin etmektir. Yedepa.com, 556'yı aşkın aktif kombi yedek parçası ürünüyle Zilmet, ITM ve diğer üreticilere ait geniş bir plakalı eşanjör portföyü sunmaktadır. Ürün sayfalarında vida aralığı, plaka sayısı ve uyumlu marka/model bilgileri açıkça yer almakta; böylece sahada ölçüm alarak doğru parçayı filtrelemek dakikalar içinde mümkün olmaktadır.

Eşanjörü seçerken şu adımları izlemek yeterlidir:

1. Mevcut eşanjörün üzerindeki etiketi veya kombinin teknik plakasını okuyun
2. Vida aralığını (mm cinsinden) ve plaka sayısını not edin
3. Yedepa.com'da marka veya ölçü bazında filtreleyin
4. Uyumlu marka listesini çift kontrol edin, part numarasıyla teyitleyin
5. Birlikte conta setini de sepete ekleyin; montajda gereksiz bekleyişi önleyin

Plakalı eşanjör kategorisinin yanı sıra Yedepa.com'un servis ekipmanları kategorisi; kimyasal temizlik ekipmanları ve pompa test aparatları açısından da ustalar için pratik çözümler sunmaktadır. Sezon yoğunluğunda zaman ve stok yönetimi kritik olduğundan, tek platformdan hem parça hem ekipman temin etme kolaylığı ciddi bir avantaj sağlar.

Sonuç olarak kombi plakalı eşanjörü; görece küçük ve ucuz bir parça gibi görünse de doğru teşhis yapılmadan değiştirilen her bileşen hem müşterinin hem de ustanın zamanını ve bütçesini boşa harcatır. Yukarıdaki rehberi bir kontrol listesi olarak kullanan teknisyenler, kış sezonu boyunca hem daha az geri dönüş görür hem de müşteri güvenilirliğini artırır.
