Zilmet Kombi Plakalı Eşanjör 14 Plaka – 17B1901426, 148 mm | ECA Confeo, Ferroli Divatop, Viessmann Vitopend, Ariston Uno, Biasi, Fondital Uyumlu

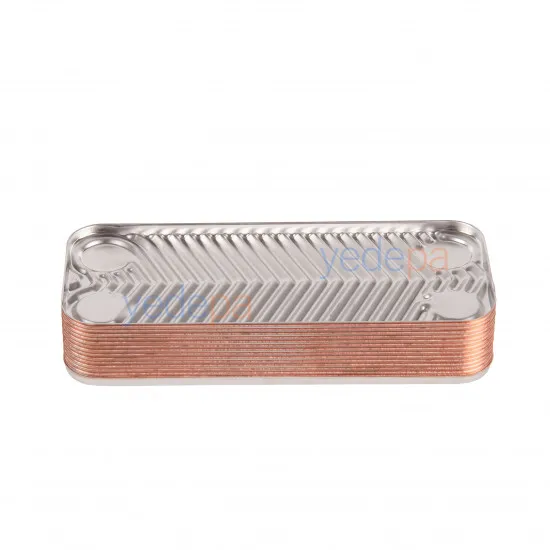

Zilmet 17B1901426 (üretici model adı ZB 190), kombide kalorifer devresindeki sıcak su ile musluktan akan kullanım suyunu birbirine karıştırmadan ısıtan lehimli plakalı eşanjördür. 14 plakalıdır; sabitleme pimleri arası 148 mm, gövde boyu 190 mm'dir. Plakalar AISI 316L paslanmaz çelik, birleştirme bakır lehimlidir — sökülebilir contası ya da yedek plakası yoktur, arızalandığında komple değişir. İtalya üretimidir.

Üretici kataloglarında Viessmann 7825534 ve 7856964, Ariston 995945, Ideal 173544, Biasi BI1001101, Fondital 6SCAMPIA01, Ferroli / ECA / Lamborghini 04558260 kodlarıyla listelenir. Sahada Viessmann Vitopend plaka eşanjörü, ECA Confeo eşanjörü, Ferroli Divatop plaka eşanjörü ve Ariston Uno eşanjörü olarak aranır.

Plakalı Eşanjör Ne Zaman Değişir?

• Sıcak su bir sıcak bir soğuk geliyor. Kireçle daralan plaka kanallarının ilk ve en yaygın belirtisidir.
• Musluktan sıcak su geç geliyor ya da hiç ısınmıyor. Kalorifer tarafı normal çalışırken yalnız kullanım suyunun ısınmaması, arızayı eşanjöre bağlayan ayırt edici testtir.
• Su ince akıyor. Tesisatta basınç varken debinin düşmesi, kanalların tıkandığını gösterir.
• Kombi kullanım suyunda kısa sürede kilitleniyor. Eşanjörden su geçemeyince çıkış sıcaklığı ani yükselir, cihaz yüksek sıcaklık arızasına düşer.
• Sıcak su açılınca petekler soğuyor ya da tersine, sıcak su alınırken petekler ısınıyor.
• Tesisat basıncı kendiliğinden yükseliyor. Bu belirtide plaka delinmiş, şebeke suyu kalorifer devresine kaçıyordur; kimyasal temizlik çözmez, eşanjör değişir.

Hafif kireçlenmede kimyasal temizlik iş görebilir; tortu eskiyse ya da plaka delindiyse değişim gerekir.

Teknik Özellikler

• Marka: Zilmet — İtalya üretimi
• Üretici Kodu: 17B1901426 · Model: ZB 190
• Plaka Sayısı: 14
• Sabitleme Pimleri Arası: 148 mm
• Delik Merkezleri Arası: 154 mm (enine 40 mm)
• Gövde Ölçüsü: 190 × 77 mm · paket kalınlığı yaklaşık 39 mm
• Ağırlık: yaklaşık 0,82 kg
• Plaka Malzemesi: AISI 316L paslanmaz çelik · bakır lehimli (brazed)
• Maksimum Çalışma Basıncı: Primer devre 3 bar · Sekonder devre 8 bar
• Çalışma Sıcaklığı: −10 … +120 °C
• Akışkan Grubu: Grup 2
• Onay: WRAS No. 1904702

Uyumluluk Tablosu

Aşağıdaki marka ve modellerde bu ölçüdeki eşanjör kullanılır. Yanlış parça siparişini önlemek için cihazınızın marka/model bilgisini doğrulayın; emin değilseniz sökülen parçanın üzerindeki kod ile teyit isteyin.

14 Plaka mı, 18 Plaka mı? (24 kW / 28 kW)

Aynı 190 mm gövde ve aynı 148 mm pim aralığı farklı plaka sayılarıyla üretilir. Plaka sayısı ısı transfer yüzeyini, dolayısıyla kullanım suyu debisini belirler. Fondital'in kendi yedek parça listesi ayrımı açıkça yazar:

• 14 plaka → 24 kW sınıfı kombi (Fondital kodu 6SCAMPIA01) — bu üründür
• 18 plaka → 28 kW sınıfı kombi (Fondital kodu 6SCAMPIA02)

İkisi aynı yuvaya takılır, çünkü pim aralığı ikisinde de 148 mm'dir. Bu yüzden karıştırılması kolaydır: 28 kW cihaza 14 plakalı takılırsa kombi çalışır ama sıcak su debisi düşer, musluktan istenen sıcaklıkta su alınamaz. Sökülen parçanın plakalarını sayın ya da cihazın kW değerine bakın.

Doğru Eşanjörü Seçmek

Plakalı eşanjörler aynı görünüp farklı ölçüde olabilir. Aynı 190 mm gövde 142, 148, 154, 160 ve 166 mm bağlantı aralıklarıyla ve 10–20 plaka arasında üretilir. Sipariş öncesi sökülen parçayı üç noktadan karşılaştırın:

• Plaka sayısı: Yandan bakıldığında sayılan bakır şeritler — bu üründe 14.
• Pim merkezleri arası: İki uçtaki bakır boru uçlarının merkezden merkeze mesafesi — 148 mm.
• Ağız düzeni: Her iki uçta birer bakır boru ucu (erkek) ve birer dişi ağız bulunur; dört bağlantı da aynı yüzdedir.

Emin olamadığınız durumda cihazın marka/model bilgisini ya da sökülen parçanın üzerindeki kodu bize iletin.

Montaj Notları

• Değişimden önce kombinin gazı ve elektriği kesilir, kullanım suyu ve kalorifer devresi boşaltılır.
• Eşanjör hidrolik gruba vidayla bağlanır; sökme sırasında ağız contaları (O-ring) da yenilenir — eski conta yeniden kullanıldığında sızdırma yapar.

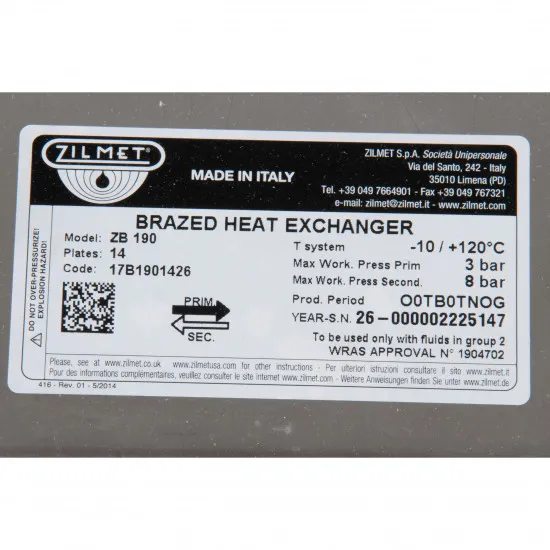

• Akış yönü önemlidir. Üretici etiketinde primer (kalorifer) ve sekonder (kullanım suyu) yönleri okla gösterilmiştir; ters bağlanan eşanjörde kapasite düşer.
• Vidalar karşılıklı ve kademeli sıkılır; aşırı sıkma plaka paketini zorlar.
• Montaj sonrası devre pürjörden havalandırılır ve tesisat basıncı kontrol edilir.
• Kireç yükü yüksek bölgelerde yeni eşanjörün ömrü için kullanım suyu girişinde filtre veya yumuşatma değerlendirilir.
