Ariston - Protherm Kombi Üç Yollu Vana Motoru Bağlantı Kablosu 50 cm, 3 Pinli Konnektör – 65104523 / 0020034153 Uyumlu

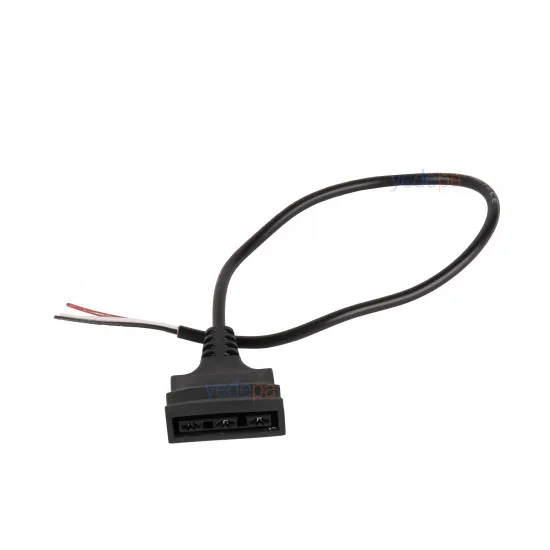

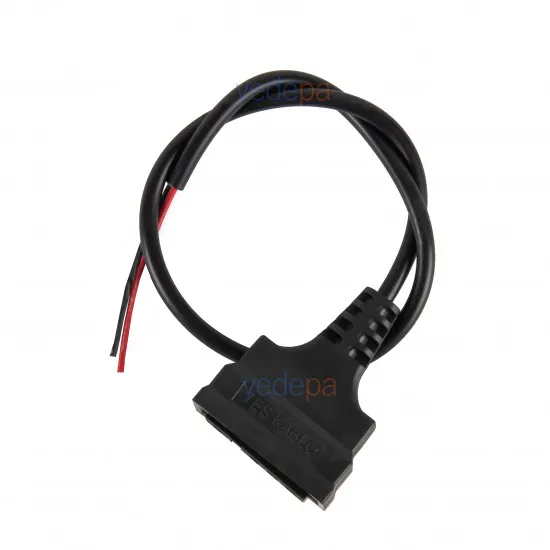

Kombinin ana kartı ile üç yollu vana motoru (diverter valve aktüatörü) arasındaki bağlantıyı sağlayan 50 cm hazır kablodur. Bir ucunda vana motoruna geçen 3 pinli düz dişi konnektör, diğer ucunda bağlantı için açık (soyulmuş) uçlu 3 damar bulunur: kırmızı, beyaz ve siyah. Üretici kataloglarında Ariston 65104523 ve Protherm 0020034153 kodlarıyla listelenir.

Kablo, kombinin en sıcak ve en çok titreşen bölgesinden geçtiği için zamanla yalıtımı sertleşir, damarları kopar ya da konnektör uçları oksitlenir. Bu durumda vana motorunun kendisi sağlam olsa bile kumanda ulaşmaz.

Uyumlu Kombi Modelleri

Bu kablo, aşağıdaki cihazlarda kullanılan üç yollu vana motoru kablosunun yerine takılır. Üretici, parçayı hem Ariston 65104523 hem Protherm 0020034153 kodlu kabloların yerine kullanılmak üzere üretmiştir. İki kod ayrı üretici gruplarına aittir; ortak olan, vana motorundaki 3 pinli düz soket geometrisidir. Bu nedenle sipariş öncesi kendi cihazınızdaki soketi fotoğraftakiyle karşılaştırın.

Kablo mu Arızalı, Vana Motoru mu?

Üç yollu vana kumandası kesildiğinde arıza üç yerde olabilir: kartta, kabloda ya da motorda. Sahada ayırma sırası şöyledir:

• Vana motorunun soketinde gerilim ölçün. Sıcak su talebi verilirken (musluk açıkken) sokette cihaz tipine göre 230 V ya da 24 V okunmalıdır. Gerilim varsa kablo sağlamdır, arıza vana motorundadır. Gerilim yoksa ölçümü karta doğru taşıyın.
• Kart çıkışında ölçün. Kart çıkışında gerilim var ama sokete ulaşmıyorsa arıza kablodadır. Kart çıkışında da gerilim yoksa arıza kartın rölesindedir, kablo değişimi çözmez.
• Konnektörü gözle kontrol edin. Pin uçlarında kararma, yeşillenme ya da erime varsa kablo değişir; oksitlenmiş uç temizlense bile teması kısa sürede yeniden bozulur.
• Kabloyu süreklilik (ohm) modunda ölçün. Her damarın konnektör pini ile açık ucu arasında direnç neredeyse sıfır olmalıdır. Bir damarda süreklilik yoksa kablo içeriden kopmuştur.
• Kabloyu hareket ettirerek ölçün. Kombi çalışırken kablo elle kıpırdatıldığında vana devreye girip çıkıyorsa, kopuk yalıtımın altındadır ve gözle görünmez.
• Damarlar arasında kısa devre olup olmadığına bakın. İki damar arasında süreklilik okunuyorsa yalıtım erimiştir; bu, karta da zarar verebileceği için kablo hemen değiştirilir.
• Kablo sağlamsa kart çıkışındaki kumanda gerilimi ölçülür; gerilim varsa arıza vana motorundadır.

Arıza Belirtileri

• Kombi sıcak suya geçmiyor ya da tersine, musluk kapandığı hâlde peteklere dönmüyor.
• Vana konum değiştirmiyor — motor hiç ses çıkarmıyor.
• Kombi bir çalışıp bir duruyor; vana arada bir devreye giriyor (kablo içi temassızlık).
• Kart üzerinde ya da konnektörde yanık/is izi — damar teması bozulmuş, ark yapmış olabilir.

Teknik Özellikler

• Parça Tipi: Üç yollu vana motoru bağlantı kablosu
• Uzunluk: 50 cm
• Damar Sayısı: 3 (kırmızı · beyaz · siyah)

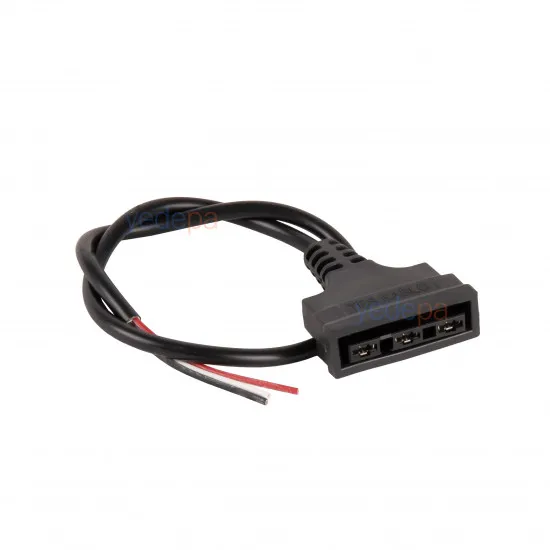

• Konnektör: 3 pinli düz dişi soket (vana motoru tarafı)
• Diğer Uç: Açık, soyulmuş uçlu
• Karşılık Gelen Kodlar: Ariston 65104523 · Protherm 0020034153

Montaj Notları

• Değişimden önce kombinin elektriği kesilir.
• Sökülen kablonun damar renkleri ve bağlantı sırası not edilir; yeni kablo aynı düzende bağlanır. Renk sırası değiştirilirse vana ters yönde çalışır ya da hiç çalışmaz.
• Açık uçlar karta ya da klemense bağlanırken tel uçları düzgün burulur, gerekirse yüksük kullanılır; dağılan teller komşu uçla temas edip kısa devre yapar.
• Kablo, brülör ve eşanjör gibi sıcak yüzeylerden uzak güzergâhtan geçirilir ve orijinal kelepçelerine oturtulur.
• Konnektör vana motoruna tık sesi gelene kadar itilir; yarım oturan soket zamanla ark yapar.
