Embraco EMY 3111 Z Buzdolabı Motoru – R134a, LBP, 1/8 HP, 4,53 cm³, 127 W

Embraco EMY 3111 Z, R134a ile çalışan hermetik pistonlu kompresördür. LBP (düşük buharlaşma basıncı) rejimi için tasarlanmıştır; dondurucular, derin dondurucu kabinler, dondurulmuş ürün teşhir dolapları ve düşük sıcaklıkta çalışan küçük soğutma devrelerinde kullanılır.

Dondurucu ve Düşük Sıcaklık Uygulamaları İçin 1/8 HP Hermetik Kompresör

4,53 cm³ süpürme hacmiyle 1/8 HP sınıfındadır ve ASHRAE LBP koşulunda (−23,3 / +54,4 °C) yaklaşık 127 W soğutma kapasitesi verir. Düşük buharlaşma sıcaklıklarında verimini koruyacak şekilde optimize edilmiştir — LBP kompresörler, MBP/HBP modellerin aksine −20 °C ve altındaki evaporasyon sıcaklıklarında kararlı çalışır.

RSIR marş düzeni (dirençli marş, kondansatörsüz) ile PTC marş cihazı ve termik koruyucu kullanır. Bu düzen kılcal borulu (kapiler) sistemler içindir: duruşta devre basınçları dengelendiği için kompresör düşük kalkış momentiyle devreye girebilir. Genleşme cihazı olarak kılcal boru kullanan devrelerde tercih edilir; termostatik genleşme valfli (dengelenmeyen) sistemlerde CSIR/RSCR marşlı model gerekir.

Teknik Özellikler

• Model: Embraco EMY 3111 Z (EMY3111Z)
• Tip: Hermetik pistonlu (resiprokal) kompresör
• Soğutucu Akışkan: R134a
• Çalışma Rejimi: LBP — düşük buharlaşma basıncı (dondurucu)
• Süpürme Hacmi: 4,53 cm³ | Motor Sınıfı: 1/8 HP
• Soğutma Kapasitesi: 127 W (ASHRAE LBP, −23,3 / +54,4 °C)
• Besleme: 220-240 V / 50 Hz, monofaze | Marş: RSIR + PTC marş cihazı
• Akım: Çalışma 0,64 A | Kalkış (LRA): 5,0 A
• Genleşme Cihazı: Kılcal boru (kapiler) — dengelenen devreler için
• Yağ: Ester (POE), yaklaşık 150 ml — fabrika şarjlı

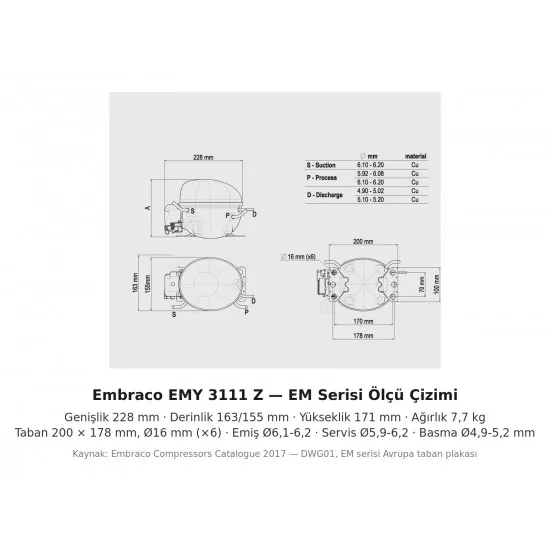

• Ölçüler: Genişlik 228 mm · Derinlik 163/155 mm · Yükseklik 171 mm | Ağırlık: 7,7 kg
• Taban Plakası: 200 × 178 mm, montaj deliği Ø16 mm (×6) — EM serisi Avrupa tabanı
• Boru Bağlantıları: Emiş Ø6,1-6,2 · Servis Ø5,9-6,2 · Basma Ø4,9-5,2 mm bakır

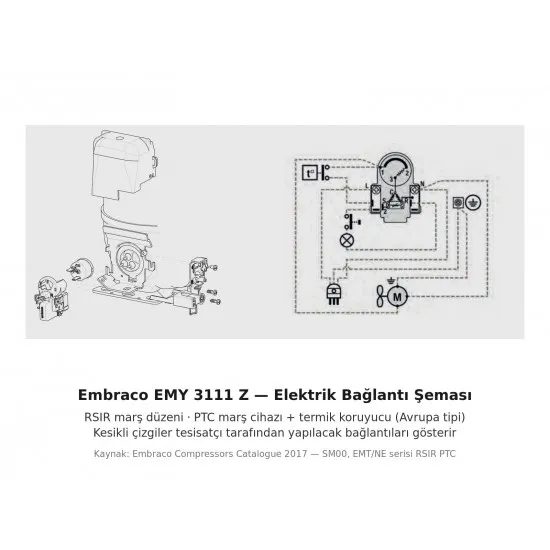

• Görseller: 2. görselde ölçü çizimi, 3. görselde elektrik bağlantı şeması

Kapasite Eğrisi (CECOMAF EN12900)

Soğutma kapasitesi buharlaşma sıcaklığına göre değişir:

• −10 °C → 237 W  ·  −20 °C → 165 W  ·  −25 °C → 123 W  ·  −30 °C → 90 W

• ⚙️ HP değeri motor sınıfıdır, kapasite değildir. Seçimde kabin ısı yükünü ve hedef buharlaşma sıcaklığını esas alın; yukarıdaki eğri bunun içindir.
• 🔧 Kılcal borulu devreler içindir. RSIR marşlı kompresör, basınç dengelenmeden tekrar devreye girmeye zorlanırsa kalkamaz ve termik atar.
• POE yağ nem çeker: Devreyi açık bırakmayın, montajdan önce vakum yapın, kurutucu filtreyi mutlaka yenileyin.
• PTC marş cihazı ısındığında yeniden kalkış için 3-5 dakika beklemek gerekir — arka arkaya kalkış denemesi yaptırmayın.
