Embraco EMY 3109 Z Buzdolabı Motoru – R134a, L/MBP, 1/10 HP, 3,96 cm³, 108 W

Embraco EMY 3109 Z, R134a ile çalışan hermetik pistonlu kompresördür. L/MBP (düşük–orta buharlaşma basıncı) rejiminde çalışır; küçük dondurucular, şişe soğutucular, mini teşhir dolapları ve düşük kapasiteli soğutma kabinlerinde kullanılır.

Küçük Kabinler ve Dondurucular İçin 1/10 HP Hermetik Kompresör

3,96 cm³ süpürme hacmiyle 1/10 HP motor sınıfındadır ve ASHRAE LBP koşulunda (−23,3 / +54,4 °C) yaklaşık 108 W soğutma kapasitesi verir (COP 1,27). Küçük hacimli kabinlerde gereksiz büyük kompresör seçmek yerine yükü karşılayan doğru boyut, hem enerji tüketimini hem de sık devreye girip çıkma (short cycling) sorununu azaltır.

RSIR marş düzeni (dirençli marş, kondansatörsüz) PTC marş cihazı ve termik koruyucu ile çalışır. Bu düzen kılcal borulu (kapiler) sistemler içindir: duruşta devre basınçları dengelendiği için kompresör düşük kalkış momentiyle devreye girer. Kalkış akımı (LRA) yalnızca 3,8 A'dir; zayıf şebekelerde ve küçük panolarda avantaj sağlar.

Teknik Özellikler

• Model: Embraco EMY 3109 Z (EMY3109Z)
• Tip: Hermetik pistonlu (resiprokal) kompresör
• Soğutucu Akışkan: R134a
• Çalışma Rejimi: L/MBP — düşük ve orta buharlaşma basıncı
• Süpürme Hacmi: 3,96 cm³ | Motor Sınıfı: 1/10 HP
• Soğutma Kapasitesi: 108 W (ASHRAE LBP, −23,3 / +54,4 °C) | COP: 1,27
• Besleme: 220-240 V / 50 Hz, monofaze | Marş: RSIR + PTC marş cihazı
• Kalkış Akımı (LRA): 3,8 A
• Genleşme Cihazı: Kılcal boru (kapiler) — dengelenen devreler için
• Yağ: POE 22 (ester), 180 ml — fabrika şarjlı

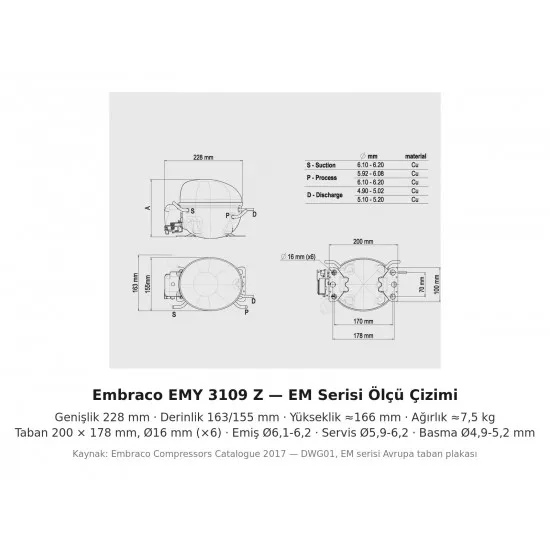

• Ölçüler: Genişlik 228 mm · Derinlik 163/155 mm · Yükseklik ≈166 mm | Ağırlık: ≈7,5 kg
• Taban Plakası: 200 × 178 mm, montaj deliği Ø16 mm (×6) — EM serisi Avrupa tabanı
• Boru Bağlantıları: Emiş Ø6,1-6,2 · Servis Ø5,9-6,2 · Basma Ø4,9-5,2 mm bakır

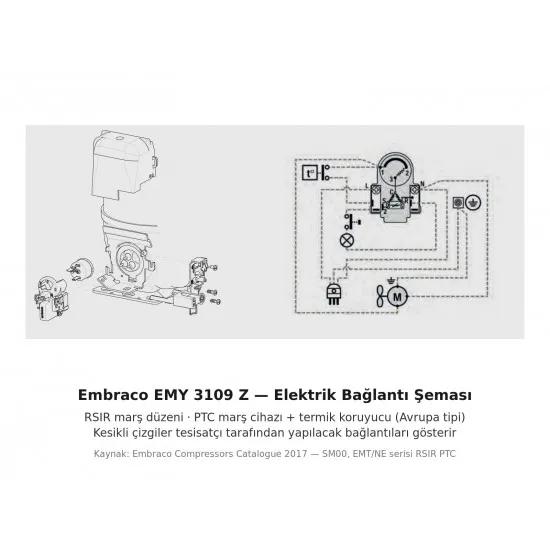

• Görseller: 2. görselde ölçü çizimi, 3. görselde elektrik bağlantı şeması

• ⚙️ HP değeri motor sınıfıdır, kapasite değildir. Seçimde kabin ısı yükünü ve hedef buharlaşma sıcaklığını esas alın.
• 🔧 Kılcal borulu devreler içindir. RSIR marşlı kompresör, basınç dengelenmeden tekrar devreye girmeye zorlanırsa kalkamaz ve termik atar.
• POE yağ nem çeker: Devreyi açık bırakmayın, montajdan önce vakum yapın, kurutucu filtreyi mutlaka yenileyin.
• PTC marş cihazı ısındığında yeniden kalkış için 3-5 dakika bekleyin; arka arkaya kalkış denemesi yaptırmayın.
