Embraco NEU 6212 GK Buzdolabı Kompresörü – 3/8 HP R404A Hermetik Pistonlu

Embraco NEU6212GK (piyasada NEU 6212 GK ve 6212 GK olarak da aranır), R404A ile çalışan hermetik pistonlu buzdolabı motorudur (kompresör). Embraco veri sayfasına göre MBP (orta sıcaklık) uygulamaları için tasarlanmıştır ve −20 … +10 °C buharlaşma sıcaklığı aralığında çalışır. 8,77 cm³ süpürme hacmiyle ASHRAE anma noktasında (+7,2 °C buharlaşma / +54 °C yoğuşma) 1.433 W (4.890 BTU/h) soğutma kapasitesi verir; çektiği güç 631 W, verimi 2,27 W/W'tır. Tek fazlı CSIR motoru 220-240 V / 50 Hz şebekede çalışır. Ticari soğutucu dolaplar, teşhir dolapları ve benzeri orta sıcaklık soğutma sistemlerinde kullanılır.

Önemli: Embraco veri sayfasında bu kompresörün soğutma biçimi fan olarak belirtilir ve 520 m³/h hava debisi istenir. Kompresörün üzerine hava üfleyen bir fan öngörülmeden monte edilmemelidir.

MBP (Orta Sıcaklık) Sistemlerde R404A ile Çalışan Hermetik Kompresör

Sistem kılcal boru ya da genleşme valfiyle çalışabilir. Motor tipi CSIR olduğundan devreye girişte marş kondansatörü ve akım rölesi kullanılır; Embraco veri sayfası 53-64 µF 330 V marş kondansatörü, akım rölesi ve 3/4 inç dış termik koruma tanımlar. Kompresörle birlikte terminal kapağı, lastik takozlar, burçlar, klemens plakası ve termik koruma braketi verilir. Şebeke gerilimi 50 Hz'de 198-254 V aralığında olmalıdır; kalkış akımı (LRA) 19 A'dır.

Kompresör yağı POE (polyolester) ISO 22 tipindedir ve fabrika şarjı 350 ml ±15 ml'dir. Sisteme verilebilecek en yüksek soğutucu akışkan miktarı Embraco'ya göre 350 g'dır. Kompresör kuru hava ile basınçlandırılmış olarak gelir; gövde 10,9 kg ağırlığındadır.

Teknik Özellikler (Embraco Resmî Veri Sayfası)

• Marka / Model: Embraco NEU6212GK · Embraco kodu 958HA51M1AJ
• Tip: hermetik pistonlu (on-off) · tek fazlı CSIR motor · HST yüksek kalkış momenti
• Uygulama / Gaz: MBP (orta sıcaklık) · R404A
• Buharlaşma Sıcaklığı Aralığı: −20 … +10 °C
• Güç Sınıfı: 3/8 HP (Embraco Avrupa kataloğu ticari sınıfı: 1/2 HP)
• Soğutma Kapasitesi: 1.433 W (4.890 BTU/h) · ASHRAE: +7,2 °C buharlaşma / +54 °C yoğuşma, 35 °C dönüş gazı, 8,3 K aşırı soğutma, 35 °C ortam, fanlı
• Güç Tüketimi / Akım / Verim: 631 W · 3,75 A · 2,27 W/W (anma noktasında)
• Süpürme Hacmi: 8,77 cm³ · çap 26,5 mm · strok 15,92 mm
• Elektrik: 220-240 V / 50 Hz (çalışma aralığı 198-254 V) · LRA 19 A · marş sargısı 27,04 Ω, çalışma sargısı 4,87 Ω (25 °C) · maksimum motor sıcaklığı 130 °C
• Elektrik Bileşenleri (veri sayfası): marş kondansatörü 53-64 µF 330 V · akım rölesi · 3/4 inç dış termik koruma
• Yağ: POE (polyolester) ISO 22 · 350 ml ±15 ml
• Soğutma Biçimi: fan ile · 520 m³/h hava debisi
• Genleşme Elemanı: kılcal boru veya genleşme valfi
• Azami Soğutucu Akışkan Şarjı: 350 g
• Serbest İç Hacim: 2,1 cm³
• Ağırlık: 10,9 kg
• Onaylar: CE · VDE · CCC · EAC

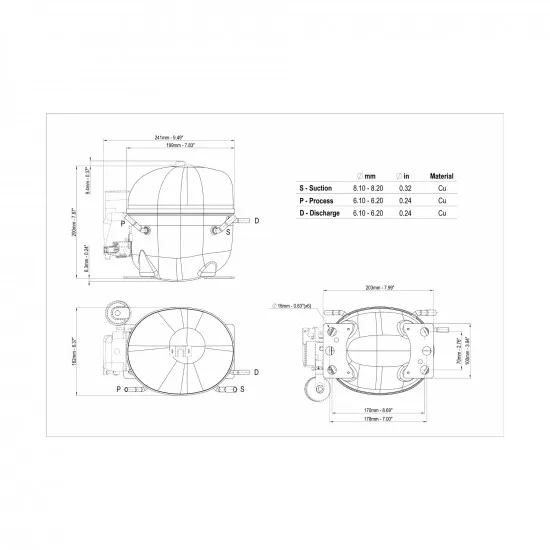

Ölçüler, Bağlantılar ve Montaj Notları

• Genel Ölçüler: yükseklik 200 mm · gövde genişliği 199 mm · bağlantılar dahil genişlik 241 mm · derinlik 162 mm
• Taban Plakası: Avrupa tipi · genişlik 203 mm · montaj delikleri Ø16 mm (6 adet) · delik merkez aralıkları 170 mm ve 178 mm (yatay), 70 mm ve 100 mm (dikey)
• Emiş Bağlantısı: bakır, iç çap 8,10-8,20 mm (5/16 inç boruya karşılık gelir) · 42° eğimli
• Basma Bağlantısı: bakır, iç çap 6,10-6,20 mm (1/4 inç boruya karşılık gelir) · düz
• Servis (Proses) Bağlantısı: bakır, iç çap 6,10-6,20 mm · 42° eğimli

Kapasite Tablosu (Embraco Performans Eğrisi, 220 V / 50 Hz)

Değerler ASHRAE koşulunda (35 °C dönüş gazı, 8,3 K aşırı soğutma, 35 °C ortam, fanlı) ölçülmüştür ve ±%5 toleranslıdır.

Usta Tavsiyeleri

• Fanı ihmal etmeyin: kompresör fanla soğutulacak şekilde tasarlanmıştır; Embraco 520 m³/h hava debisi ister. Kondenser fanının hava akışını kompresör gövdesine de yönlendirin.
• Çalışma zarfının içinde kalın: buharlaşma sıcaklığı −20 … +10 °C aralığında olmalıdır. Embraco, cihazın öngörülen çalışma aralığı dışında kullanılmasını kapsam dışı sayar.
• Şarj miktarını aşmayın: sisteme verilecek R404A miktarı 350 g'ı geçmemelidir; daha büyük şarj gerektiren sistemlerde bir üst kapasite kompresör seçilmelidir.
• POE yağa dikkat edin: kompresörde POE (polyolester) ISO 22 yağ vardır. POE yağ nemi hızla çeker; kompresörü montajdan hemen önce açın, sistemi iyi vakumlayın ve tıkanma riskine karşı drayer değiştirin.
• Elektrik bağlantısını doğru kurun: CSIR motor, marş kondansatörü (53-64 µF 330 V), akım rölesi ve 3/4 inç dış termik koruma ile çalışır. Şebeke gerilimini 198-254 V aralığında tutun; kalkış akımı 19 A'dır.
• Boru çaplarını bağlantılara göre seçin: emiş iç çapı 8,10-8,20 mm (5/16 inç), basma ve servis iç çapı 6,10-6,20 mm (1/4 inç) bakırdır.

Teknik doküman: Embraco NEU6212GK teknik veri sayfası (PDF, İngilizce)
