Embraco FFI12HBK Buzdolabı Kompresörü – 3/8 HP R134a Hermetik Pistonlu (FFI 12 HBK)

Embraco FFI 12 HBK (bitişik yazımı FFI12HBK; sahada kısaca 12 HBK ya da FF 12 HBK olarak da aranır), R134a ile çalışan hermetik pistonlu buzdolabı motorudur (kompresör). Embraco veri sayfasına göre L/M/HBP (düşük, orta ve yüksek buharlaşma basıncı) uygulamaları için onaylıdır ve −35 … +15 °C buharlaşma sıcaklığı aralığında çalışır. 11,14 cm³ süpürme hacmiyle ASHRAE HBP anma noktasında (+7,2 °C buharlaşma / +54,4 °C yoğuşma) 1.316 W (4.492 BTU/h) soğutma kapasitesi verir; çektiği güç 504 W, verimi 2,61 W/W'tır. Aynı kompresör ASHRAE LBP noktasında (−23,3 °C buharlaşma) 319 W (1.090 BTU/h) verir. Piyasada 3/8 HP olarak bilinir; Embraco ticari güç sınıfı 1/3+ HP'dir. Tek fazlı RSIR/CSIR motoru 220-240 V / 50 Hz şebekede çalışır. Ev tipi buzdolabı, şişe soğutucu, tezgâh altı ve teşhir dolabı, küçük ticari soğutucu ve su sebili gibi kılcal borulu soğutma devrelerinde kullanılır.

Önemli: Embraco bu kompresörü düşük kalkış momentli (LST) ve kılcal borulu sistemler için tanımlar: kompresör, duruşta alçak ve yüksek basıncın dengelendiği devrelerde kalkış yapar; termostatik genleşme valfli (basıncı dengelenmeyen) sistemlerde kullanılmaz. Soğutma biçimi fan ile olup kondenser fanının hava akışı kompresör gövdesini de yalamalıdır.

Buzdolabı, Şişe Soğutucu ve Teşhir Dolaplarında R134a ile Çalışan L/M/HBP Hermetik Kompresör

RSIR/CSIR motor, kalkışta akım rölesi ve 88-108 µF / 220 V marş kondansatörü ile devreye girer; çalışma kondansatörü gerekmez. Embraco veri sayfası akım rölesi 213516035 / 213516043 ve termik koruyucu CP4TMF210N52A2 tanımlar. Şebeke gerilimi 50 Hz'de 198-255 V aralığında olmalıdır; kalkış akımı (LRA) 20 A, tam yük akımı HBP'de 3,0 A, L/MBP'de 2,5 A'dır.

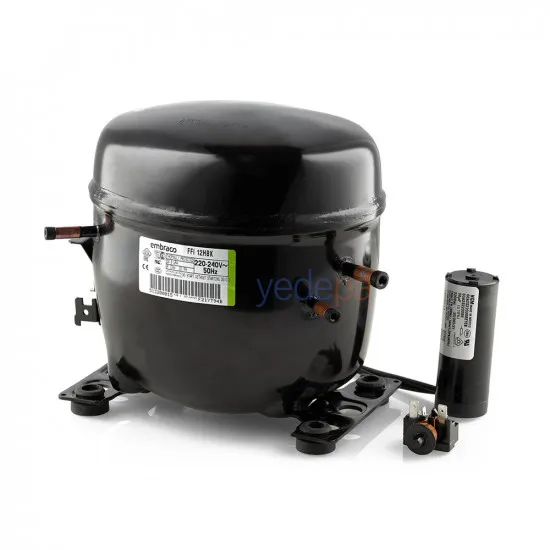

Kutu içeriği: kompresör, marş kondansatörü ve akım rölesi ile birlikte gelir (ürün fotoğrafındaki gibi).

Kompresör yağı ester (POE) ISO 22 tipindedir ve fabrika şarjı 280 ml'dir. Gövde 0,2-0,3 kgf/cm² azot basıncı altında, bağlantılar lastik tapalı olarak gelir; yağ dahil ağırlığı 10,9 kg'dır. Azami yoğuşma basıncı çalışmada 16,2 kgf/cm² (230 psig), tepe değerde 20,6 kgf/cm² (293 psig); azami sargı sıcaklığı 130 °C'dir.

Teknik Özellikler (Embraco Resmî Veri Sayfası)

• Marka / Model: Embraco FFI12HBK (FFI 12 HBK) · Embraco mühendislik kodu 513200015
• Tip: hermetik pistonlu (on-off) · tek fazlı RSIR/CSIR motor · LST düşük kalkış momenti
• Uygulama / Gaz: L/M/HBP (düşük, orta ve yüksek buharlaşma basıncı) · R134a
• Buharlaşma Sıcaklığı Aralığı: −35 … +15 °C
• Güç Sınıfı: 3/8 HP (Embraco ticari sınıfı 1/3+ HP)
• Soğutma Kapasitesi (ASHRAE HBP): 1.316 W (4.492 BTU/h · 1.132 kcal/h) · +7,2 °C buharlaşma / +54,4 °C yoğuşma, 32 °C ortam, fanlı, 220 V / 50 Hz
• Soğutma Kapasitesi (ASHRAE LBP): 319 W (1.090 BTU/h) · −23,3 °C buharlaşma / +54,4 °C yoğuşma
• Soğutma Kapasitesi (EN 12900 HBP): 1.011 W · +5 °C buharlaşma / +50 °C yoğuşma · 464 W güç · 2,18 W/W
• Güç Tüketimi / Akım / Verim (ASHRAE HBP): 504 W · 2,79 A · 2,61 W/W (8,91 BTU/Wh)
• Süpürme Hacmi: 11,14 cm³ · çap 26,0 mm · strok 21,0 mm
• Elektrik: 220-240 V / 50 Hz (çalışma aralığı 198-255 V) · LRA 20 A · tam yük akımı 3,0 A (HBP), 2,5 A (L/MBP) · marş sargısı 29,9 Ω, çalışma sargısı 5,7 Ω (25 °C)
• Elektrik Bileşenleri (veri sayfası): akım rölesi 213516035 / 213516043 · marş kondansatörü 88-108 µF 220 V · çalışma kondansatörü yok · termik koruyucu CP4TMF210N52A2
• Yağ: ester (POE) ISO 22 · 280 ml
• Soğutma Biçimi: fan ile (32 °C ve 43 °C ortam sıcaklığı için tanımlı)
• Genleşme Elemanı: kılcal boru (kapiler)
• Azami Yoğuşma Basıncı: 16,2 kgf/cm² çalışma · 20,6 kgf/cm² tepe
• Azami Sargı Sıcaklığı: 130 °C
• Ağırlık: 10,9 kg (yağ dahil)
• Onaylar: CCC · IRAM · UL · VDE

Ölçüler, Bağlantılar ve Montaj Notları

• Genel Ölçüler: genişlik 252 mm (klemens kutusu dahil) · derinlik 173,3 mm · yükseklik 203,3 mm

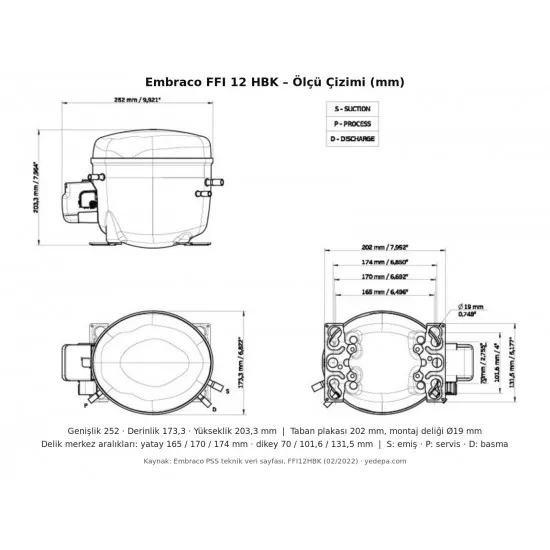

• Taban Plakası: Universal EG/F/AMEM tipi · genişlik 202 mm · montaj delikleri Ø19 mm · delik merkez aralıkları 165 / 170 / 174 mm (yatay), 70 / 101,6 / 131,5 mm (dikey) · ölçülü çizim 2. görselde
• Emiş Bağlantısı: bakır, iç çap 8,2 mm (+0,12 / −0,08) · 5/16 inç boruya uygun · düz
• Basma Bağlantısı: bakır, iç çap 6,5 mm (+0,12 / −0,08) · 1/4 inç boruya uygun · düz
• Servis (Proses) Bağlantısı: bakır, iç çap 6,5 mm · 1/4 inç boruya uygun · düz
• Bağlantı Kapama: lastik tapa · yağ soğutucu yok · tepsi tutucu yok

Kapasite Tablosu (Embraco Performans Eğrisi, 220 V / 50 Hz, R134a)

Değerler ASHRAE koşulunda (32 °C ortam, fanlı) ölçülmüştür; kapasite ve güç ±%5, verim ±%7 toleranslıdır.

Usta Tavsiyeleri

• Kılcal borulu devrede kullanın: LST motor, duruşta basıncı dengelenmeyen (genleşme valfli) sistemde kalkış yapamaz ve termikten atar. Genleşme valfli devre için yüksek kalkış momentli (HST) model seçin.
• Fanı ihmal etmeyin: Embraco bu kompresörü fanla soğutmalı olarak tanımlar. Fansız kabinde gövde ve sargı sıcaklığı 130 °C sınırına yaklaşır, ömür kısalır.
• Çalışma zarfının içinde kalın: buharlaşma −35 … +15 °C, yoğuşma basıncı çalışmada en fazla 16,2 kgf/cm². Kondenseri temiz tutmak yaz aylarında yoğuşma basıncını sınırın altında tutar.
• Ester yağa dikkat edin: POE ISO 22 yağ nemi hızla çeker; lastik tapaları montajdan hemen önce çıkarın, sistemi iyi vakumlayın ve drayeri (kurutucu filtre) mutlaka yenileyin.
• Elektrik bağlantısını doğru kurun: akım rölesi, 88-108 µF / 220 V marş kondansatörü ve termik koruyucu ile çalışır; çalışma kondansatörü bağlanmaz. Şebeke gerilimini 198-255 V aralığında tutun; kalkış akımı 20 A'dır.
• Boru çaplarını bağlantılara göre seçin: emiş 5/16 inç, basma ve servis 1/4 inç bakır boru ile lehimlenir; lehim sırasında gövdeye ıslak bez sararak ısıyı bağlantıda tutun.

Teknik dokümanlar: Embraco FFI12HBK teknik veri sayfası, kod 513200015 (PDF, İngilizce) · Embraco PSS veri sayfası ve ölçü çizimi (PDF, İngilizce)
