Danfoss ETS 50C-28 Elektronik Genleşme Vanası (034G7702) | 28 mm (1 1/8") ODF | ~200 kW R404A

Danfoss ETS 50C-28 (Danfoss kod: 034G7702), "Colibri" ailesinden step motor tahrikli, bi-flow (çift yönlü) elektronik genleşme vanasıdır (EEV). Hassas kızgınlık (superheat) kontrolü ile evaporatöre giren soğutucu akışını mikro-adım (600 tam adım) hassasiyetinde ayarlar; sistem verimini artırır ve enerji tüketimini düşürür. Çift yönlü akış özelliği sayesinde ısı pompası / reversible sistemlerde her iki yönde çalışır.

Step Motorlu Bi-Flow Elektronik Genleşme Vanası (EEV)

ETS 50C, 28 mm (1 1/8") ODF lehim bağlantılı, tam hermetik paslanmaz çelik gövdeli bir vanadır. Tek başına çalışmaz; bir Danfoss sürücü/kontrolör (EKE 1A/1B/1C veya MCX serisi) tarafından sürülür. Sürücü/kontrolör pakete dahil değildir, ayrı sipariş edilir.

Öne Çıkan Özellikler

• Elektronik genleşme vanası — step motorlu, 600 tam adım hassasiyet
• Bi-flow: çift yönlü akış — ısı pompası / reversible sistemlere uygun
• Yüksek kapasite: ~200 kW (R404A) / ~323 kW (R410A)
• 50+ akışkan uyumu; paslanmaz çelik gövde, entegre gözetleme camı
• EKE / MCX sürücü ile hassas superheat kontrolü (sürücü ayrı)

Teknik Özellikler

• Marka / Model: Danfoss / ETS 50C-28 (kod: 034G7702)
• Tip: Step motorlu bi-flow elektronik genleşme vanası (EEV)
• Nominal Kapasite: ~200 kW (R404A) · ~210 kW (R134a) · ~294 kW (R407C) · ~323 kW (R410A) — te=5°C, tc=32°C

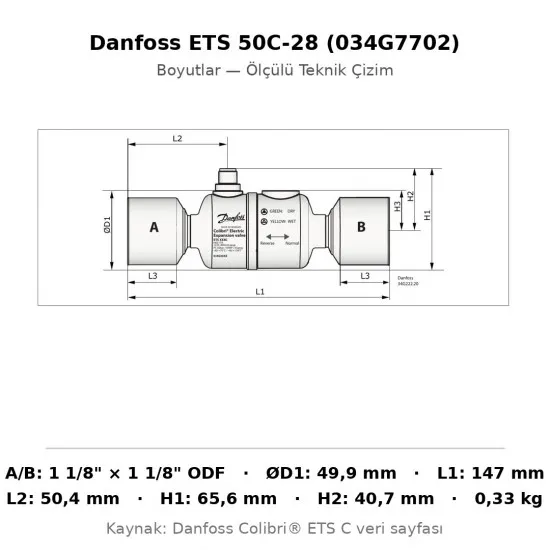

• Bağlantı: Giriş 28 mm × Çıkış 28 mm = 1 1/8" ODF (bakır lehim)
• Maks. Çalışma Basıncı (MWP): 50 bar (725 psi) · Maks. ΔP: 40 bar, çift yönde
• Motor: Bi-polar step motor, 600 tam adım (full/half/microstep)
• Uyumlu Sürücü: EKE 1A / 1B / 1C, MCX 061V / 152V (DAHİL DEĞİL)
• Akışkanlar: R134a, R404A/R507, R410A, R407C, R32, R290, R1234yf/ze ve düşük-GWP alternatifleri (50+)
• Sıcaklık: Akışkan −40…+95°C · Ortam −40…+70°C
• Gövde: Paslanmaz çelik · M12 elektrik bağlantısı

Usta Tavsiyeleri

• Sürücü ayrı alınır: ETS 50C tek başına çalışmaz; bir EKE (1A/1B) veya MCX kontrolör + basınç transmitteri + sıcaklık sensörü ile birlikte kurulur.
• Lehim sırasında step motoru sökün veya gövdeyi ıslak bez / ısı emici macun ile koruyun; aşırı ısı motora zarar verir.
• Akış yönü çift olsa da montaj yönünü ve gözetleme camı konumunu üretici şemasına göre yerleştirin.
• Devreye alırken superheat hedefini ve valf adım limitlerini kontrolörde doğru ayarlayın.
