Danfoss 034G2200 ETS / KVS Valf Bağlantı Kablosu – 8 Metre, M12 Dişi Düz Konnektör

Danfoss 034G2200, ETS ve KVS serisi step motorlu (elektronik) genleşme valflerini sürücüsüne/kontrolörüne bağlayan 8 metre uzunluğunda hazır bağlantı kablosudur. Valf tarafındaki M12 dişi düz konnektör geçirilip kilitlenir; diğer uç serbest damarlıdır ve sürücü klemensine bağlanır.

8 Metre Uzunluk: Panoyu Valften Uzağa Kurabilirsiniz

Kablo uzunluğu, step motorlu valflerde doğrudan çalışma güvenilirliğini etkiler. Danfoss'un fabrika kabloları bükülmüş çift (twisted pair) damarlıdır; bu yapı damarlar arasındaki karşılıklı etkileşimi ve dış kaynaklı parazitin etkisini azaltır — sonuçta adım kaybına (lost steps) karşı sıradan kablodan daha yüksek koruma sağlar. Panonuz valften uzaktaysa, kabloyu uzatmak yerine doğrudan 8 metrelik hazır kabloyu kullanmak en güvenli yoldur.

Kardeş ürün: Aynı bağlantıya sahip 2 metrelik versiyon 034G2201 kodludur; kısa mesafelerde onu tercih edebilirsiniz. Danfoss kataloğunda 034G2200 ile 034G2323 aynı üründür.

Teknik Özellikler (Resmî Danfoss Verisi)

• Model: Danfoss 034G2200 (eşdeğer kod: 034G2323)
• Kablo Uzunluğu: 8 metre (26,2 ft)
• Konnektör: M12 dişi, düz (straight) — valf tarafı
• Damar Yapısı: 4 damar (M12 4 pin), bükülmüş çift (twisted pair)
• İzolasyon: PVC, siyah dış kılıf
• Çalışma Sıcaklığı: −50 … +80 °C (−58 … +176 °F)
• Ağırlık: 0,32 kg | EAN: 5702428826419
• Onaylar: CE, RoHS, UKCA

Uyumlu Valfler

• ETS serisi: ETS 12.5 · ETS 12C · ETS 24C · ETS 25 · ETS 25B · ETS 25C · ETS 50 · ETS 50C · ETS 100 · ETS 100C · ETS 250 · ETS 400
• KVS serisi: KVS 2C · KVS 3C · KVS 15

Damar Renk Kodu (Bağlantı İçin)

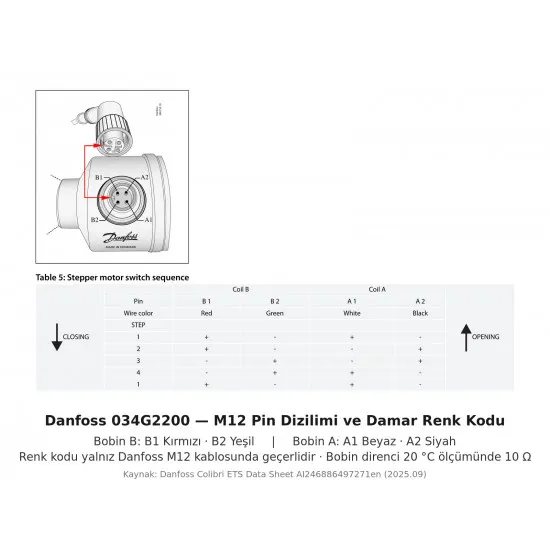

Kabloyu sürücüye bağlarken damar renkleri motor bobinlerine şu şekilde karşılık gelir — 2. görselde resmî pin dizilimi ile birlikte verilmiştir:

• Bobin B: B1 = Kırmızı  ·  B2 = Yeşil
• Bobin A: A1 = Beyaz  ·  A2 = Siyah

• ⚠️ Bu renk kodu yalnızca Danfoss M12 kablolarında geçerlidir. Başka marka kablo kullanıyorsanız renkleri ölçerek doğrulayın.
• 🔧 Kurulum kontrolü: Step motorun bobin dirençleri 20 °C ölçümünde her iki bobin için de 10 Ω olmalıdır. Sapma varsa motor ya da kablo arızalıdır.
• Konnektörü elle sıkın — pense kullanmayın; O-ring'i ezerseniz IP koruması bozulur ve neme bağlı adım kaybı başlar.
• Kabloyu güç kablolarıyla aynı kanaldan geçirmeyin; parazit adım kaybına ve valfin yanlış konumda kalmasına yol açar.
• Uzatma yapmayın: Ek yeri hem sinyali bozar hem de nem girişi için zayıf nokta oluşturur. Mesafe uzunsa daha uzun hazır kablo kullanın.
