Danfoss DSH140A4ALD Scroll Kompresör (120H1541) | 12 HP | 103.621 BTU/h Soğutma Kapasiteli | R410A / R452B / R454B | 3 Faz 380-415V

Ticari klima, rooftop, chiller ve ısı pompası sistemleri için tasarlanan Danfoss DSH140A4ALD sabit hızlı Performer scroll (sarmal) kompresördür (Danfoss kodu: 120H1541). 133 cm³ süpürme hacmi ve 12 HP gücüyle 50 Hz'de 103.621 BTU/h (30.370 W / 30,4 kW) nominal soğutma kapasitesi sunar. R410A ile birlikte düşük GWP alternatifleri R452B ve R454B akışkanlarıyla da çalışır; POE yağ dolguludur.

R410A Scroll Kompresör — 12 HP / 103.621 BTU/h

Danfoss Performer DSH serisi scroll kompresörler; az hareketli parça, düşük titreşim ve yüksek sezonsal verim sunar. Dahili aşırı yük koruyucu, geniş çalışma zarfı ve lehim (ODF) bağlantılarıyla güvenilir ve servis dostudur. DSH140, Danfoss'un hazır tandem ve trio kombinasyonlarında da kullanılır: DSH280E (2×DSH140), DSH420T (3×DSH140), DSH230U (DSH090+DSH140), DSH260U (DSH140+DSH120), DSH301U (DSH161+DSH140) ve DSH324U (DSH140+DSH184).

Öne Çıkan Özellikler

• Scroll (sarmal) teknoloji — az parça, düşük titreşim, yüksek verim
• 50 Hz'de COP 3,12 (R410A, te +5 °C / tc +50 °C)
• Sabit hız; dahili aşırı yük koruyucu (internal overload protector)
• R410A, R452B, R454B uyumlu (maks. şarj 10 kg)
• 380-415V / 3 faz / 50Hz (ve 460V/3/60Hz) trifaze besleme
• IP54 (kablo rakoruyla); CE, UL, UKCA onaylı

Teknik Spesifikasyonlar

• Marka / Model: Danfoss Performer / DSH140A4ALD (DSH140-4), Danfoss kodu: 120H1541
• Tip: Scroll (sarmal), sabit hız
• Uygulama: Klima / rooftop / chiller / ısı pompası
• Nominal Güç: 12 HP (12 beygir) · Danfoss nominal 12 TR
• Soğutma Kapasitesi (R410A, 50 Hz): 30.370 W (103.621 BTU/h) @ te +5 °C / tc +50 °C, 10 K kızgınlık
• Soğutma Kapasitesi (R410A, 60 Hz): 41.510 W (141.631 BTU/h) @ te +7,2 °C / tc +54,4 °C
• Güç Çekişi / Verim (50 Hz): 9,74 kW · COP 3,12 · EER 10,64
• Diğer Akışkanlarla (50 Hz): R452B 30.180 W (102.974 BTU/h) · R454B 29.879 W (101.946 BTU/h)
• Süpürme Hacmi: 133 cm³ · 23,1 m³/h (50 Hz, 2900 rpm) · 27,9 m³/h (60 Hz, 3500 rpm)
• Uyumlu Akışkanlar: R410A, R452B, R454B (maks. şarj 10 kg)
• Besleme: 380-415V/3/50Hz ve 460V/3/60Hz
• Akım: RLA 21,4 A / MCC 30 A / LRA (kalkış) 147 A / maks. çalışma 28 A; sargı direnci 0,92 Ω
• Motor Koruması: Dahili aşırı yük (internal overload)
• Yağ: POE 160SZ, 3,3 L (viskozite 32 cP)
• Bağlantı: Emme 1 3/8 inç ODF (lehim), basma 7/8 inç ODF (lehim)
• Basınç: Yüksek taraf maks. 48,7 bar; alçak taraf maks. 33,3 bar (R410A) / 31,2 bar (R452B, R454B)
• Çalışma Zarfı: Yüksek taraf -35 / +150 °C; alçak taraf -35 / +55 °C
• Maks. Çalıştırma: 12 start/saat

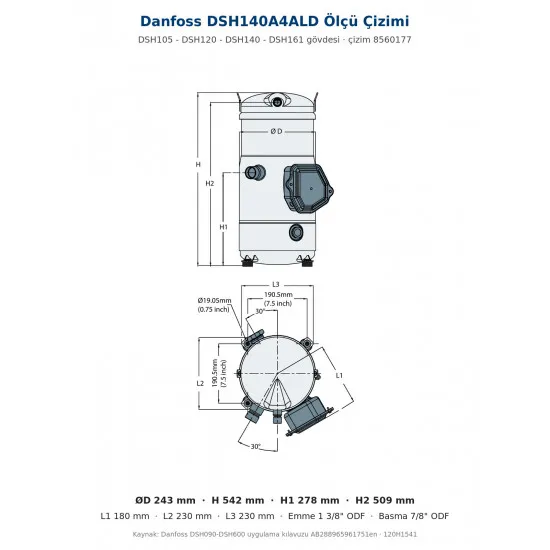

• Boyutlar: Çap 243 mm, toplam yükseklik 542 mm (uzunluk 230 mm, genişlik 230 mm) · Danfoss çizim no. 8560177
• Ağırlık: Net 68,88 kg (brüt 71,38 kg)
• İç Serbest Hacim: Alçak basınç tarafı 13,6 L, yüksek basınç tarafı 0,7 L
• Koruma Sınıfı: IP54 (kablo rakoruyla)
• Onaylar: CE, UL, UKCA

Usta Tavsiyeleri

• Emme 1 3/8 inç ve basma 7/8 inç ODF bağlantılarını azot altında lehimleyerek iç oksitlenmeyi önleyin (scroll için kritik).
• R410A yüksek basınçlı bir akışkandır; manometre, hortum ve vakum ekipmanının R410A uyumlu olduğundan emin olun.
• POE yağ nem çeker; kompresörü montaj anına kadar kapalı tutun, devreye almadan önce sistemi iyi vakumlayın.
• Scroll dönüş yönü kritiktir: faz sırasını ilk çalıştırmada doğrulayın; Danfoss DSH090-184 için faz sırası koruma rölesini kuvvetle önerir.
• Tandem kurulumda Danfoss'un hazır tandem kitini ve yağ dengeleme hattını kullanın; kompresörleri aynı seviyede monte edin.
