Danfoss DSH090A4ALD Scroll Kompresör (120H1512) | 7,5 HP | 80.000 BTU/h Soğutma Kapasiteli | R410A / R452B / R454B | 3 Faz 380-415V

Ticari klima, ısı pompası ve orta-yüksek yoğuşma sıcaklıklı soğutma sistemleri için tasarlanan Danfoss DSH090A4ALD sabit hızlı Performer scroll (sarmal) kompresördür (Danfoss kodu: 120H1512). 88,4 cm³ süpürme hacmi ve 7,5 HP gücüyle yaklaşık 80.000 BTU/h (23.446 W / 23,4 kW) soğutma kapasitesi sunar. R410A ile birlikte düşük GWP alternatifleri R452B ve R454B akışkanlarıyla da çalışır; POE yağ dolguludur.

R410A Scroll Kompresör — 7,5 HP / 80.000 BTU/h

Danfoss Performer DSH serisi scroll kompresörler; az hareketli parça, düşük titreşim ve yüksek sezonsal verim sunar. Dahili aşırı yük koruyucu, geniş çalışma zarfı ve lehim (ODF) bağlantılarıyla güvenilir ve servis dostudur. 380-415V/3/50Hz ve 460V/3/60Hz besleme aralığıyla hem 50 Hz hem 60 Hz şebekelerde çalışır.

Öne Çıkan Özellikler

• Scroll (sarmal) teknoloji — az parça, düşük titreşim, yüksek verim
• Sabit hız; dahili aşırı yük koruyucu (internal overload protector)
• R410A, R452B, R454B uyumlu (maks. şarj 8 kg)
• 380-415V / 3 faz / 50Hz (ve 460V/3/60Hz) trifaze besleme
• IP54 (kablo rakoruyla); CE, UL, UKCA onaylı

Teknik Spesifikasyonlar

• Marka / Model: Danfoss Performer / DSH090A4ALD (Danfoss kodu: 120H1512)
• Tip: Scroll (sarmal), sabit hız
• Uygulama: Klima / ısı pompası / orta-yüksek yoğuşmalı soğutma
• Nominal Güç: 7,5 HP (7,5 beygir)
• Soğutma Kapasitesi: ~80.000 BTU/h (23.446 W / 23,4 kW) — R410A, seri (DSH485/600 rated) hacim oranı bazında
• Süpürme Hacmi: 88,4 cm³ (15,4 m³/h @ 2900 rpm)
• Uyumlu Akışkanlar: R410A, R452B, R454B (maks. şarj 8 kg)
• Besleme: 380-415V/3/50Hz ve 460V/3/60Hz
• Devir: 2900 rpm (50Hz) / 3500 rpm (60Hz)
• Akım: RLA 16 A / MCC 22 A / LRA (kalkış) 98 A / maks. çalışma 19 A; sargı direnci 1,47 Ω
• Motor Koruması: Dahili aşırı yük (internal overload)
• Yağ: POE 160SZ, 3,0 L (viskozite 32 cP); dengeleme portu 1 3/4 inç rotalock
• Bağlantı: Emme 1 1/8 inç ODF (lehim), basma 7/8 inç ODF (lehim)
• Basınç: Yüksek taraf maks. 48,7 bar; alçak taraf maks. 33,3 bar (test diferansiyeli 37 bar)
• Çalışma Zarfı: Yüksek taraf -35 / +150°C; alçak taraf -35 / +55°C
• Maks. Çalıştırma: 12 start/saat

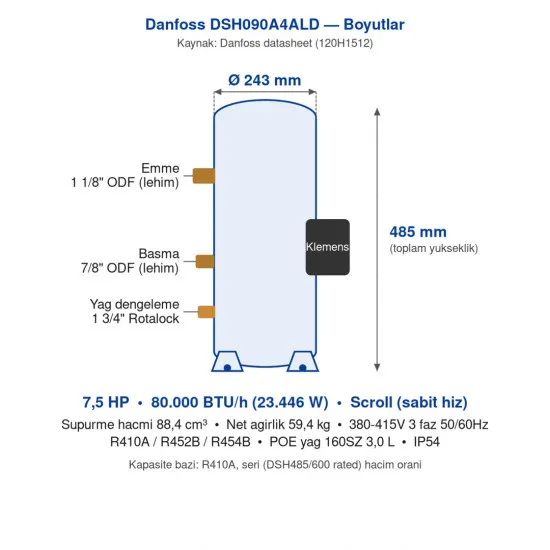

• Boyutlar: Çap 243 mm, toplam yükseklik 485 mm (uzunluk 230 mm, genişlik 230 mm)
• Ağırlık: Net 59,41 kg (brüt 61,91 kg)
• Koruma Sınıfı: IP54 (kablo rakoruyla)
• Onaylar: CE, UL, UKCA
• Ekonomizer: Yok

Usta Tavsiyeleri

• Emme 1 1/8 inç ve basma 7/8 inç ODF bağlantılarını azot altında lehimleyerek iç oksitlenmeyi önleyin (scroll için kritik).
• R410A yüksek basınçlı bir akışkandır; manometre, hortum ve vakum ekipmanının R410A uyumlu olduğundan emin olun.
• POE yağ nem çeker; kompresörü montaj anına kadar kapalı tutun, devreye almadan önce sistemi iyi vakumlayın.
• Scroll dönüş yönü kritiktir: faz sırasını ilk çalıştırmada doğrulayın (ters dönüşte basınç oluşmaz ve ses artar).
