Danfoss 7773108 Kemerli Tip Krank Karteri Isıtıcısı – 75 W / 230 V | SM/SZ 175-185, SH 180-485, DSH 240-600 İçin

Danfoss 7773108, kompresör gövdesine dıştan kemer gibi sarılan kemerli tip (belt type) krank karteri ısıtıcısıdır. Kompresör durduğunda soğutucu akışkan devrenin en soğuk noktası olan kartere göç eder ve yağın içinde yoğuşur. Isıtıcı karteri yağın üstündeki sıcaklıkta tutarak bu göçü engeller.

Kompresörü Sıvı Göçünden Koruyan Karter Isıtıcısı

Karter ısıtıcısı olmayan ya da arızalı olan sistemde yağ soğutucu akışkanla seyrelir; ilk kalkışta yağ köpürür, yağ filmi kopar ve rulman-piston aşınması başlar. Ağır vakalarda sıvı vuruntusu (liquid slugging) kompresörü tamamen götürür. Bu nedenle dış ortama monte edilen ve uzun duruşları olan tüm ünitelerde karter ısıtıcısı zorunlu kabul edilir — kompresör garantilerinde de aranan bir şarttır.

Teknik Özellikler (Resmî Danfoss Kataloğu)

• Marka / Kod: Danfoss 7773108 (orijinal yedek parça)
• Tip: Kemerli (belt type) krank karteri ısıtıcısı
• Güç: 75 W | Gerilim: 230 V
• Sertifikalar: CE + UL + UKCA
• Uyumlu Kompresörler: Danfoss SM / SZ 175-185 · SH 180 – 485 · DSH 240 – 600 · NTZ 215-271 · MT(Z) 100-160 · LT(Z) 088-100 · MFZ 250 · LFZ 250 · VSH 170 / VZH 170 · VTZ 171-215-242
• Net Ağırlık: 0,29 kg | EAN: 5702428981163
• Aynı gövdenin diğer gerilimleri: 110 V → 7773110 · 400 V → 7773118 · 460 V → 120Z0464 · 575 V → 120Z0465

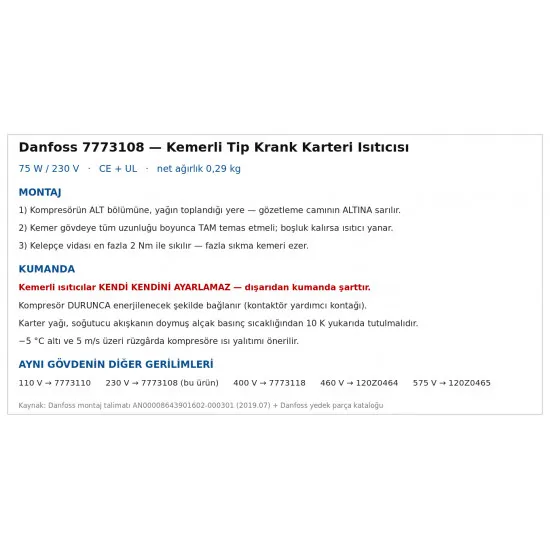

• 🔧 Montaj yüksekliği işin püf noktasıdır: Isıtıcı kompresörün alt bölümüne, yağın toplandığı yere — gözetleme camının altına sarılır. Yukarı takılırsa yağı ısıtmaz, takılmamış gibi olur.
• Kemeri gövdeye tüm uzunluğu boyunca tam temas ettirin; boşluk kalan yerde ısıtıcı kendi üstünde aşırı ısınıp yanar. Kelepçe vidası en fazla 2 Nm ile sıkılır.
• ⚠️ Kemerli ısıtıcılar kendi kendini ayarlamaz (self-regulating değildir). Dışarıdan kumanda şarttır: kompresör durunca enerjilenecek, çalışırken enerjisiz kalacak şekilde bağlanır (kontaktör yardımcı kontağından).
• Hedef sıcaklık: Karter yağı, soğutucu akışkanın doymuş alçak basınç (LP) sıcaklığından 10 K yukarıda tutulmalıdır.
• Devreye alma: Uzun duruştan sonra kompresörü çalıştırmadan önce ısıtıcının en az 8-12 saat enerjili kalması önerilir.
• Soğuk ve rüzgârlı sahalarda (−5 °C altı, 5 m/s üzeri rüzgâr) kompresöre ayrıca ısı yalıtımı uygulanması önerilir; aksi halde ısıtıcı yetişemez.
• Kontrol: Sağlam bir 75 W / 230 V ısıtıcının direnci yaklaşık 705 Ω civarındadır; ölçümde açık devre görüyorsanız ısıtıcı yanmıştır.
