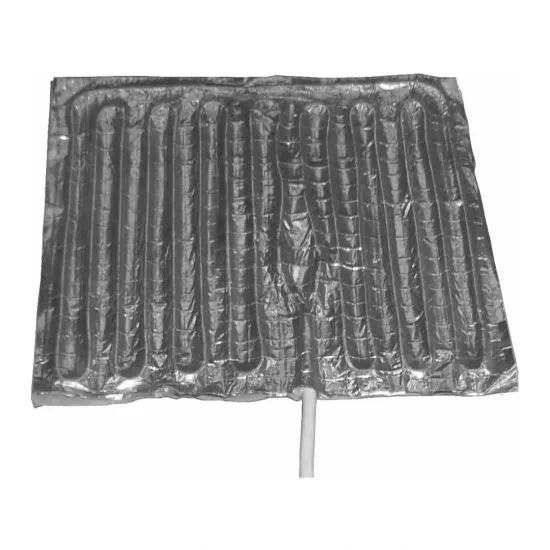

Danfoss 120Z0380 Yüzey Tipi Karter Isıtıcısı – 48 W / 230 V, Alt İzolasyonlu | SM-SZ 084-161 İçin

Danfoss 120Z0380, kompresörün karter tabanına dıştan yapıştırılan yüzey tipi (surface sump) ısıtıcıdır. Kompresör durduğunda soğutucu akışkan devrenin en soğuk noktası olan kartere göç eder ve yağın içinde yoğuşur; ısıtıcı karter tabanını yağın üstündeki sıcaklıkta tutarak bu göçü engeller. Ürün alt izolasyon pedi ile birlikte gelir — ısının aşağı kaçmasını önleyip verimi artırır.

Küçük ve Orta Gövde Scroll Kompresörler İçin Karter Isıtıcısı

Bu model, Danfoss'un SM / SZ 084-161 gövde grubuna (yaklaşık 66.000 – 132.000 BTU aralığı) uygun 48 W'lık versiyondur. Karter ısıtıcısı olmayan ya da arızalı olan sistemde yağ soğutucu akışkanla seyrelir; ilk kalkışta yağ filmi kopar, rulman ve piston aşınması başlar, ağır vakalarda sıvı vuruntusu (liquid slugging) kompresörü tamamen götürür. Dış ortama monte edilen ve uzun duruşları olan tüm ünitelerde karter ısıtıcısı zorunlu kabul edilir; kompresör garantilerinde de aranan bir şarttır.

Teknik Özellikler (Resmî Danfoss Kataloğu)

• Marka / Kod: Danfoss 120Z0380 (orijinal yedek parça)
• Tip: Yüzey tipi karter ısıtıcısı (surface sump heater) + alt izolasyon dahil
• Güç: 48 W | Gerilim: 230 V
• Sertifikalar: CE + UL
• Uyumlu Kompresörler: Danfoss SM / SZ 084 – 161 gövdeleri — SM 112, SM 124 ve SM 147 hariç
• Aynı gövdenin diğer gerilimleri: 400 V → 120Z0381 · 460 V → 120Z0382 · 24 V → 120Z0361
• Üst gövde grubu karşılığı: SY/SZ 240-380 için 80 W → 120Z0372 (230 V)

• 🔧 Yapıştırmadan önce karter tabanını temizleyin: Yağ, pas ve boya kalıntısı ısı geçişini bozar; ısıtıcı kendi üstünde ısınıp yanabilir.
• İzolasyon pedini atlamayın — alt izolasyon ısının ortama kaçmasını önler, ısıtıcının etkinliğini belirgin artırır.
• Devreye alma: Uzun duruştan sonra kompresörü çalıştırmadan önce ısıtıcının en az 8-12 saat enerjili kalması önerilir. Bağlantı, kompresör dururken enerjili — çalışırken enerjisiz olacak şekilde (kontaktör yardımcı kontağından) yapılır.
• Kontrol: Sağlam bir 48 W / 230 V ısıtıcının direnci yaklaşık 1.100 Ω civarındadır; ölçüm açık devre veriyorsa ısıtıcı yanmıştır.
• 🚨 Model seçimi: SM 112, SM 124 ve SM 147 gövdelerinde bu ısıtıcı KULLANILMAZ — o modeller için Danfoss'un ayrı kodları vardır.
