Danfoss 061F9053 ACB-2UC55W Kartuş Tipi Basınç Şalteri – 24/31 bar, Otomatik Reset, SPDT

Danfoss 061F9053 (tip ACB-2UC55W), soğutma devresinin yüksek basınç tarafına takılan kartuş tipi basınç şalteridir. 31 bar'da devreye girer, 24 bar'da çıkar; otomatik resetlidir ve SPDT kontak taşır.

Yoğuşma Basıncını Bantta Tutar — Kartuş Gövde, Ayrı Pano Yeri İstemez

Hava soğudukça kondenser gereğinden fazla soğutur; yoğuşma basıncı düşer, genleşme valfi yeterli fark basıncını bulamaz ve evaporatör beslenemez. Sonuç: kapasite düşüşü, sürekli çalışma ve sıvı geri dönüşü. Yaz aylarında ise tersi olur — kirli kondenser ya da duran fan yüzünden basınç tırmanır, kompresör aşırı akım çeker.

Bu şalter yoğuşma basıncını 24 - 31 bar bandında tutar: basınç 31 bar'ı aşınca kontak konum değiştirir (fan çalışır), 24 bar'a inince geri döner. 7 bar'lık fark, fanın sürekli açıp kapamasını (kısa devrim) önleyecek genişliktedir.

Kartuş tipi gövde klasik prosestatlara göre çok daha küçüktür ve doğrudan hatta vidalanır — ayrı pano yeri, kılcal boru ve kelepçe gerektirmez.

SPDT Kontak — Bu Modelin Ayırt Edici Yanı

Kontak SPDT'dir (tek kutup, çift yön): kablo üç uçludur — siyah, mavi ve kırmızı. Yani aynı şalterle bir devreyi keserken diğerini açabilirsiniz; örneğin fanı çalıştırırken aynı anda bir alarm ya da ikinci kademe kontağını sürebilirsiniz.

Katalogumuzdaki ACB-2UB465W ise SPST(NC)'dir — tek yönlü, yalnız kesme yapar. Uygulamanız çevirme gerektiriyorsa bu modeli seçin.

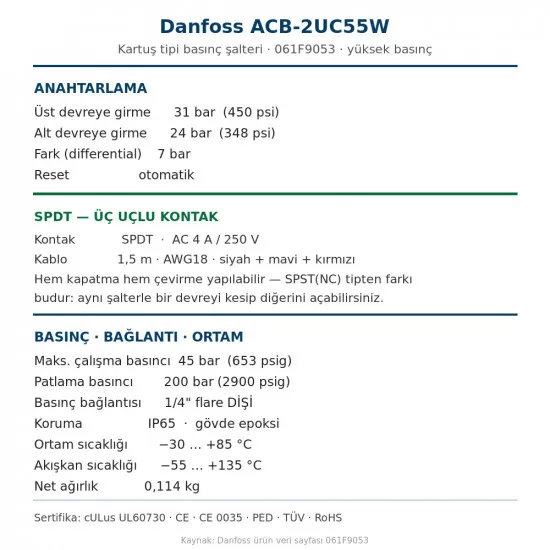

Teknik Özellikler (Resmî Danfoss Ürün Veri Sayfası)

• Danfoss kodu: 061F9053 | Tip: ACB-2UC55W
• Üst devreye girme basıncı: 31 bar (450 psi)
• Alt devreye girme basıncı: 24 bar (348 psi) — fark 7 bar
• Reset: otomatik
• Kontak: SPDT (tek kutup, çift yön) · AC 4 A / 250 V
• Elektrik bağlantısı: kablo 1,5 m · AWG18 · siyah + mavi + kırmızı
• Maks. çalışma basıncı: 45 bar (653 psig) | Patlama basıncı: 200 bar
• Basınç bağlantısı: 1/4" flare dişi
• Koruma sınıfı: IP65 | Gövde: epoksi
• Ortam sıcaklığı: −30 … +85 °C | Akışkan sıcaklığı: −55 … +135 °C
• Net ağırlık: 0,114 kg
• Sertifika: cULus UL60730 · CE · CE 0035 · PED · TÜV · RoHS

• Uyumlu akışkanlar: R134a ve R513A dahil 29 akışkan — R22 · R410A · R290 · R32 · R1234yf ve diğerleri. Yağsız (oil-free) uygulamalar için tanımlanmıştır.
• 🔧 Otomatik reset: basınç banda dönünce kontak kendiliğinden konum değiştirir. Kumanda için tasarlanmıştır; yüksek basınç emniyet kesmesi gerekiyorsa manuel resetli ayrı bir presostat kullanın.
• Montaj: 1/4" flare dişi bağlantı doğrudan hatta vidalanır. Devreyi izole edip basıncı almadan sökmeyin.
• Yakın bantlar: 061F9054 (ACB-2UC56W) 21/28 bar · 061F8494 (ACB-2UB465W) 19/23 bar — ikisi de katalogumuzda mevcuttur. Yoğuşma basıncı hedefinize göre seçin.
