Danfoss 061F8494 ACB-2UB465W Kartuş Tipi Basınç Şalteri – 19/23 bar, Otomatik Reset, Fan Kontrol

Danfoss 061F8494 (tip ACB-2UB465W), soğutma devresinin yüksek basınç tarafına takılan kartuş tipi basınç şalteridir. 23 bar'da devreye girer, 19 bar'da çıkar ve otomatik resetlidir.

Kondenser Fanını Basınca Göre Devreye Alır — Kışın Aşırı Yoğuşmayı Önler

Hava soğudukça kondenser gereğinden fazla soğutur; yoğuşma basıncı düşer, genleşme valfi yeterli fark basıncını bulamaz ve evaporatör beslenemez. Sonuç: kapasite düşüşü, sürekli çalışma ve sıvı geri dönüşü.

Bu şalter fanı basınca bağlar: yoğuşma basıncı 23 bar'ı aşınca fan çalışır, 19 bar'a inince durur. Böylece yoğuşma basıncı kış-yaz aynı bantta tutulur. Yaz aylarında ise fanın sürekli çalışmasını sağlayarak yüksek basınç kesmesini önler.

Kartuş tipi gövde, klasik prosestatlara göre çok daha küçüktür ve doğrudan hatta vidalanır — ayrı pano yeri, kılcal boru ve kelepçe gerektirmez.

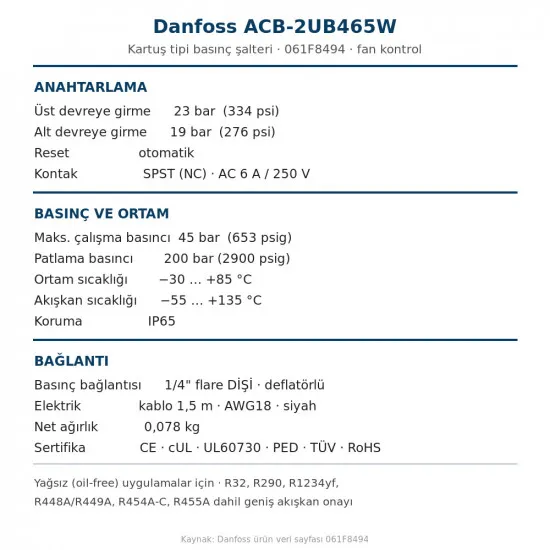

Teknik Özellikler (Resmî Danfoss Ürün Veri Sayfası)

• Danfoss kodu: 061F8494 | Tip: ACB-2UB465W
• Üst devreye girme basıncı: 23 bar (334 psi)
• Alt devreye girme basıncı: 19 bar (276 psi)
• Reset: otomatik
• Kontak: SPST (NC) — normalde kapalı · AC 6 A / 250 V
• Maks. çalışma basıncı: 45 bar (653 psig) | Patlama basıncı: 200 bar
• Basınç bağlantısı: 1/4" flare dişi, deflatörlü
• Elektrik bağlantısı: kablo 1,5 m · AWG18 · siyah
• Koruma sınıfı: IP65
• Ortam sıcaklığı: −30 … +85 °C | Akışkan sıcaklığı: −55 … +135 °C
• Net ağırlık: 0,078 kg
• Sertifika: CE · cUL · UL60730 · PED · TÜV · RoHS

• Uyumlu akışkanlar: R22 · R32 · R134a · R290 · R404A · R407C/H · R410A · R438A · R448A/R449A · R452A/B · R454A-C · R455A · R457A · R513A · R516A · R600/600a · R601a · R1234yf/ze · R1270
• ⚠️ Yağsız (oil-free) uygulamalar için tanımlanmıştır.
• 🔧 Otomatik reset: basınç bandın içine dönünce kontak kendiliğinden konum değiştirir. Emniyet kesmesi için değil, kumanda için tasarlanmıştır — yüksek basınç emniyeti gerekiyorsa manuel resetli ayrı bir presostat kullanın.
• 🔧 SPST(NC) kontak, basınç alt sınırın altındayken kapalıdır. Fan devresini kurarken bunu göz önünde bulundurun.
• Montaj: 1/4" flare dişi bağlantı doğrudan hatta vidalanır. Deflatör, sökme sırasında basıncı kontrollü boşaltır — yine de devreyi izole edip basıncı almadan sökmeyin.
