Cubigel NUF45NA Hermetik Kompresör – 1/8 HP, R290, LMBP 224 W

Cubigel NUF45NA, küçük hacimli dondurucu, dondurma dolabı ve düşük sıcaklıklı soğutucu dolap gibi ticari soğutma cihazları için üretilmiş 1/8 HP hermetik pistonlu kompresördür. R290 (propan) ile çalışır; 4,5 cm³ silindir hacmiyle ASHRAE LMBP koşulunda 224 W (764 BTU/h) soğutma kapasitesi verir.

R290 Propan Gazlı LMBP Kompresör: Küçük Dondurucu ve Soğutucu Dolaplar İçin Geniş Çalışma Aralığı

NUF45NA, −40 °C ile 0 °C arasındaki buharlaşma sıcaklıklarında çalışabilen LMBP (düşük-orta arka basınç) sınıfındadır; aynı kompresör hem dondurucu hem de düşük sıcaklıklı soğutucu uygulamalarında kullanılabilir. RSCR (çalışma kondansatörlü) motoru düşük akım çeker ve LMBP ASHRAE koşulunda COP 1,84 ile verimli çalışır. Statik veya fanlı soğutmaya uygun gövdesi kılcal borulu (kapiler) sistemler için tasarlanmıştır. Propanın GWP değeri 3'tür; F-Gaz kısıtlamalarından etkilenmeyen, düşük şarjlı sistemler için uygun bir seçenektir.

Öne Çıkan Teknik Özellikler ve Donanım

• Marka / Model: Cubigel NUF45NA
• Soğutucu akışkan: R290 (propan) · R290 ve R600a için EN 60335-2-34 patlama güvenliği onaylı
• Uygulama: LMBP (düşük-orta arka basınç) · buharlaşma −40 … 0 °C
• Silindir hacmi: 4,50 cm³ · çap 18,99 mm · strok 16,00 mm
• Motor: RSCR (çalışma kondansatörlü)
• Besleme: 220-240 V / 50 Hz monofaze · çalışma aralığı 187-254 V
• Soğutma: statik veya fanlı · genleşme: kılcal boru (kapiler)
• Yağ: ISO VG 10 ester, 180 cm³

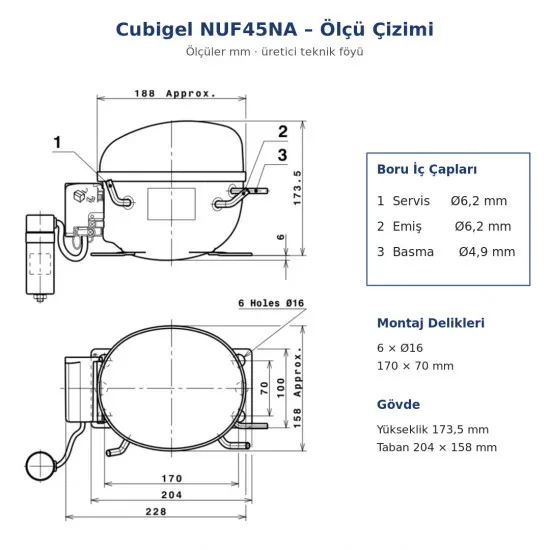

• Boru iç çapları: servis Ø6,2 · emiş Ø6,2 · basma Ø4,9 mm
• Ölçüler: yükseklik 173,5 mm · taban 204 × 158 mm (terminal kutusuyla 228 mm)
• Montaj delikleri: 6 × Ø16 (170 × 70 mm)
• Ağırlık: 9,0 kg · maks. ortam sıcaklığı 43 °C

Performans (ASHRAE, Yoğuşma +55 °C)

ASHRAE: sıvı, ortam ve emiş sıcaklığı 32 °C. CECOMAF LMBP koşulunda (−25 °C, sıvı 55 °C) 168 W, 117 W giriş gücü, COP 1,43. Buharlaşma sıcaklığı düştükçe kapasite azalır; seçimi kabin hedef sıcaklığınıza göre yapın.

Elektrik Donanımı (Üretici Referansları)

• Çalışma kondansatörü: 4 µF 450 V
• Röle: PTC K100 (200-240 V · 14 Ω)
• Termik koruyucu: B60-125 (6 A · açma / kapama 125 / 61 °C)

• 🔥 R290 yanıcı akışkandır (A3 sınıfı). Kaynak, kaçak kontrolü ve gaz şarjı yanıcı akışkan kurallarına göre yapılmalıdır: havalandırılmış ortam, kıvılcım kaynağı olmaması ve şarj limitlerine uyum şarttır. Bu kompresör yalnız R290 sistemler içindir.
• 🔧 Değişimde: RSCR bağlantısında çalışma kondansatörü ve PTC röle birlikte kullanılır; eski kompresörün akışkanını, uygulama sınıfını ve montaj delik aralığını ölçü çizimiyle karşılaştırın.
• Uygulama sınırı: Bu model LMBP'dir ve kılcal borulu sistemler içindir — buharlaşma sıcaklığı 0 °C'nin üzerine çıkan su sebili ve klima tipi (HBP) uygulamalarında kullanılmaz.
