R600a Nedir ve Neden Buzdolaplarında Kullanılır?

R600a (izobutane), günümüz ev tipi buzdolaplarında en yaygın kullanılan soğutucu akışkandır. Kimyasal formülü C₄H₁₀ olan bu doğal soğutucu, yüksek enerji verimliliği, düşük küresel ısınma potansiyeli (GWP = 3) ve sıfır ozon tüketim değeriyle (ODP = 0) çevre mevzuatları açısından tercih edilen standart hâline gelmiştir.

Önceki nesil buzdolaplarında yaygın olan R134a'ya kıyasla R600a; daha düşük dolum miktarı (tipik olarak 30–130 gram arası), daha yüksek ısı transfer katsayısı ve daha sessiz çalışma karakteristiği sunar. Ancak izobutanın yanıcı olduğunu unutmamak gerekir — Sınıf A3 yanıcılık kategorisinde yer alır. Bu nedenle sahada yapılan her gaz dolumu işlemi özel güvenlik önlemleri gerektirir.

Yaz aylarında ortam sıcaklığının yükselmesiyle birlikte kompresör üzerindeki termal yük artar, boru bağlantı noktalarındaki gaz kaçakları hızlanır ve cihaz soğutma kapasitesini yitirmeye başlar. Bu aşamada doğru tanı koymak ve adım adım R600a şarj prosedürünü uygulamak, hem cihaz ömrünü uzatır hem de müşteri memnuniyetini garanti altına alır.

Arıza Teşhisi: Gaz Kaçağı mı, Kompresör Arızası mı?

Gaz dolumu veya kompresör değişimine geçmeden önce doğru teşhis kritik öneme sahiptir. Yanlış tanı, gereksiz işçilik ve maliyet demektir. Aşağıdaki belirtiler ve ölçümler sizi doğru yönlendirecektir.

Gaz Kaçağını Gösteren Belirtiler

• Kompresör çalışıyor ancak buzdolabı yeterince soğumuyordur.
• Emme hattında (alçak basınç) vakum veya çok düşük basınç okunuyordur.
• Evaporatör üzerinde kısmi veya hiç buz oluşmuyordur.
• Kapiler tüp çıkışında soğukluk hissedilmez ya da zayıf hissedilir.
• Kompresör devamlı çalışır, duraklama döngüsü kaybolur.

Kompresör Arızasını Gösteren Belirtiler

• Kompresör hiç devreye girmez ya da kısa sürede termal koruma açar.
• Emme ve basma basınçları birbirine eşitlenmiştir (yüksek → basınç farkı yoktur).
• Kompresör sesli, titreşimli ya da kilitlenerek çalışır.
• Şarj altında emme basıncı beklenenden çok yüksektir.
• Ohmmetre ile sargı direnci ölçümünde açık devre veya toprak kaçağı tespit edilir.

Önemli Not: R600a sistemlerde devre içinde kalan az miktarda gaz bile yanıcı karışım oluşturabilir. Kompresör sökmeden önce sistemi mutlaka tahliye edin ve iyi havalandırılmış bir ortamda çalışın.

Kompresör Değişimi: Adım Adım Prosedür

Teşhis kompresör arızasına işaret ediyorsa, R600a şarjına geçmeden önce kompresör değişimini doğru sırayla tamamlamak gerekir. Embraco EMY, NEU, NJ ve NT serileri gibi hermetik pistonlu kompresörler, hem devre bütünlüğü hem de R600a uyumluluğu açısından sektörde referans standart konumundadır.

1. Sistemi boşaltın: Onaylı bir R600a geri kazanım tüpü ve soğutucu gaz geri kazanım cihazıyla sistemdeki mevcut gazı tamamen toplayın. Gazı atmosfere salmak hem yasal hem de güvenlik ihlalidir.
2. Elektrik bağlantılarını kesin: Röle, aşırı yük koruyucusu ve start kondansatörünü dikkatlice sökün. Bağlantı noktalarını fotoğraflayın.
3. Boru bağlantılarını kesin: Emme, basma ve proses hatlarını kompresör gövdesinden yaklaşık 5–10 cm uzakta, temiz bir keserle kesin. Havalı kesici kullanın; testere talaşı boru içine kaçmamalıdır.
4. Eski kompresörü söküp yenisini yerleştirin: Yeni kompresörü yerine monte edin, titreşim contalarının sağlam oturduğundan emin olun.
5. Boruları bağlayın (lehimleme): Azot gazı akışı altında gümüş lehim (silver alloy) ile bağlantıları yapın. Azot basıncı yanmayı engeller ve boru içi oksit oluşumunu önler. Lehim akısını (flux) boru dışında kullanmaktan kaçının.
6. Filtre kurutucuyu yenileyin: Her kompresör değişiminde filtre kurutucu (drier) mutlaka değiştirilmeli; eski kurutucu nem tutma kapasitesini yitirmiş olabilir.
7. Sızıntı testi yapın: Sisteme 6–8 bar nitrojen basıncı uygulayın ve en az 30 dakika bekleyin. Manometre basınç tutuyorsa lehim noktaları sağlamdır.
8. Vakum çekin: İki aşamalı vakum pompasıyla sistemi 500 mikron (0,5 mbar) altına indirin. Vakumu en az 30 dakika tutun. Bu adım, sistemdeki nem ve havanın tamamen uzaklaştırılması açısından zorunludur.

R600a Gaz Dolumu: Şarj Prosedürü ve Kritik Noktalar

Vakum aşaması tamamlandıktan sonra R600a şarj prosedürüne geçilebilir. R600a; R134a veya R404A'dan farklı olarak sıvı fazda ve çok düşük miktarda doldurulur. Bu nedenle kullanılan ekipman ve yöntem son derece önemlidir.

Gerekli Ekipmanlar

• R600a onaylı dijital terazili şarj istasyonu (±1 gram hassasiyet)
• R600a manifold seti (kırmızı/mavi manometre)
• İki aşamalı vakum pompası
• R600a tüpü (sertifikalı, içinde tüp etiketiyle eşleşen)
• Proses valf adaptörü veya kaynak tipi proses hattı
• Gaz kaçak dedektörü (yanıcı gaz sensörlü)
• Kişisel koruyucu ekipman: gözlük, eldiven, iş önlüğü

Şarj Miktarını Belirleme

Doğru dolum miktarı, cihazın tip etiketinde (nameplate) yazılıdır. Bu değer gram cinsinden belirtilmiştir ve kesinlikle aşılmamalıdır. Etiket okunamıyorsa üretici teknik dokümantasyonuna veya kompresör model koduna göre referans alınan değerler kullanılabilir. Genel ev tipi buzdolaplarında bu miktar 30–100 gram arasında değişmektedir.

Adım Adım Şarj İşlemi

1. Vakum pompasını kapatın, manifold servis vanasını sıkıca kapatın.
2. R600a tüpünü dijital terazi üzerine yerleştirin ve tüpü ters çevirin (sıvı fazda besleme için).
3. Manifold mavi (alçak basınç) hattını proses vanasına bağlayın.
4. Tüp vanasını yavaşça açın, manifolddaki havasızlaştırma işlemini (purge) yapın.
5. Terazi sıfırlayın. Servis vanasını kademeli açarak belirlenen gram değerine ulaşana kadar gazı sıvı olarak verin.
6. Hedef değere ulaştığında tüp vanasını ve servis vanasını kapatın.
7. Kompresörü çalıştırın ve emme basıncını izleyin. R600a sistemlerde normal emme basıncı 0,5–1,2 bar(g) civarında olmalıdır.
8. Kapiler tüp çıkışı soğuyor, evaporatör üzerinde düzgün buz oluşuyorsa şarj tamamdır.
9. Proses hattını kesin ve kaplin noktasını gümüş lehimle kalıcı olarak kapatın.

Uyarı: R600a aşırı dolumu (overcharge), sisteme doğrudan zarar verir. Sıvı gaz kompresöre geri dönebilir ve kompresör hasar görebilir. Hassas terazi kullanımı bu yüzden zorunludur, asla göz kararı dolum yapılmamalıdır.

Kompresör Devreye Alma ve Kontrol Ölçümleri

Şarj sonrası devreye alma aşaması, işin kalitesini doğrulayan son ve kritik adımdır. Sahada bu adımı atlayan ustalar, birkaç gün sonra tekrar çağrı almak durumunda kalır.

İlk Çalıştırma Kontrolleri

• Emme ve basma basınçları: Cihaz normal çalışma rejimine girdikten sonra (yaklaşık 15–20 dakika) emme ve basma basınçlarını kaydedin. Emme çok düşükse eksik şarj, basma çok yüksekse aşırı şarj düşünülmelidir.
• Kompresör gövde sıcaklığı: Termal kamera veya temas termometresiyle kompresör gövde sıcaklığı izlenmelidir. Normal çalışmada 70–90°C arasında olması beklenir.
• Akım çekimi: Klamp ampermetreyle ölçülen çalışma akımı, kompresör etiket değerini aşmamalıdır. Aşırı akım, yanlış şarj veya elektrik sorunu işaretidir.
• Donma paterni: Evaporatörün tamamı üzerinde düzgün ve homojen buz oluşumu gözlemlenmelidir. Kısmi donma, kapiler kısmi tıkanıklığına ya da eksik şarja işaret eder.
• Raf sıcaklıkları: Cihaz dengeye geldikten sonra (1–2 saat) iç mekan sıcaklıkları kontrol edin. Standart buzdolabı bölmesi 3–5°C, dondurucu -18°C veya altında olmalıdır.

R600a ile Çalışırken Güvenlik Kuralları

R600a'nın yanıcı özelliği saha çalışmasında göz ardı edilemez. Avrupa standartları (EN 378) ve Türk mevzuatı çerçevesinde aşağıdaki kurallara uyulması zorunludur.

• Kapalı ve yetersiz havalandırmalı ortamda çalışmayın. R600a havadan ağır olduğu için zemine çöker; kıvılcım veya açık alev felakete yol açar.
• Çalışma alanında gaz kaçak dedektörü bulundurun ve işlem öncesi ortamı tarayın.
• Kompresör bağlantılarını kesmeden önce sistemi sertifikalı gaz geri kazanım cihazıyla tahliye edin.
• R600a tüplerini doğrudan güneş ışığına veya ısı kaynaklarına maruz bırakmayın. Depolama sıcaklığı 40°C'yi geçmemelidir.
• Lehimleme sırasında azot akışını kesmeden işlem yapın; kıvılcım riskini minimize edin.
• Kişisel koruyucu ekipman (KKE) her zaman kullanın: koruyucu gözlük, yalıtımlı eldiven, alev geciktirici iş önlüğü.
• Gazla dolu sistemde elektrikli matkap veya taşlama gibi kıvılcım çıkaran aletler kullanmayın.

Doğru Kompresör Seçimi: Model ve Kapasite Eşleştirmesi

Kompresör değişiminde en sık yapılan hatalardan biri, yanlış model veya farklı soğutucu gazlı kompresör kullanmaktır. R600a sistemine R134a kompresörü takılamaz; yağ viskozitesi, sargı yapısı ve conta malzemeleri farklıdır.

Model Seçiminde Dikkat Edilecek Kriterler

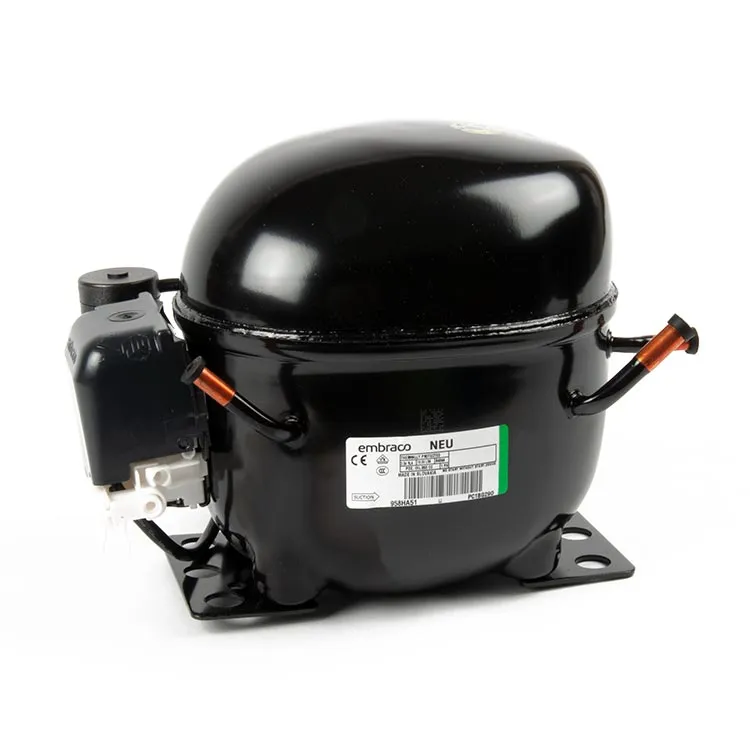

• Soğutucu uyumluluğu: Kompresör mutlaka R600a uyumlu olmalıdır. Embraco EMY, NJ, NEU, NT serileri bu kategoride standart referanslardır.
• Güç (HP) ve soğutma kapasitesi (BTU/W): Orijinal kompresörle eşdeğer ya da çok yakın değerlerde olmalıdır. Düşük kapasiteli kompresör yetersiz soğuma; yüksek kapasiteli ise gereksiz enerji tüketimi ve kısa döngü sorunu yaratır.
• Çalışma aralığı (LBP/MBP/HBP): Ev tipi buzdolapları için LBP (Low Back Pressure) kompresörler kullanılır. Evaporatör sıcaklığı tipik olarak -23°C ile -30°C arasındadır.
• Gerilim ve frekans: 220–240V / 50Hz Türkiye şebekesiyle uyumlu olmalıdır.
• Bağlantı tipi: Rotolock vanalı mı, kaynak bağlantılı mı olduğuna dikkat edin. Bazı servisler kaynak tipi tercih ederken bazıları vanayı tercih eder.

Yedepa.com'da listelenen Embraco hermetik kompresör ürünleri model kodlarıyla detaylı teknik veri sayfaları içermekte; soğutucu tipi, güç değeri ve çalışma aralığı açıkça belirtilmektedir. Bu sayede sahada doğru eşleştirmeyi hızlıca yapabilirsiniz.

Filtre Kurutucu ve Kapiler Tüp Kontrolü

Kompresör değişiminin hemen ardından filtre kurutucunun yenilenmesi ihmal edilemez bir adımdır. Aynı zamanda kapiler tüpün tıkali olmadığını doğrulamak için azotla üfleme testi yapılması tavsiye edilir. Tıkalı kapiler, şarj miktarı doğru olsa bile soğutma yetersizliğine yol açar ve sizi yanlış tanıya sürükler.

Sık Yapılan Hatalar ve İpuçları

Yıllarca saha deneyimi olan ustaların bile zaman zaman düştüğü tuzaklar mevcuttur. Aşağıdaki hatalardan kaçınmak hem işin kalitesini artırır hem de garanti dönemi şikayetlerini minimuma indirir.

• Vakumu yetersiz çekmek: 500 mikronun altına inmeyen sistem, içindeki nemle birlikte çalışmaya devam eder. Bu nem kapiler tüpü dondurarak sistemi kısa sürede devre dışı bırakır.
• Şarj miktarını göz kararı belirlemek: Dijital terazi olmadan yapılan gaz dolumu neredeyse her zaman hatalıdır. Çok az dolum → yetersiz soğuma; çok fazla dolum → kompresör hasarı.
• Filtre kurutucuyu değiştirmemek: Eski kurutucu nem tutma kapasitesini yitirmiştir. Yeni kompresöre eski kurutucu taktığınızda yağ bozulması ve kapiler tıkanması kaçınılmaz olur.
• Azot kullanmadan lehimleme yapmak: Boru içi oksit ve karbon birikimleri sistemi kirletir, kapiler tüpü zamanla tıkayabilir.
• Sızıntı testini atlamak: Lehim noktalarını test etmeden şarj yapan usta, birkaç gün sonra aynı sorunu tekrar yaşar.
• Yanlış yağ kullanmak: R600a kompresörler genellikle mineral yağ veya alkylbenzene (AB) yağ kullanır. POE yağ ile karıştırılmamalıdır.

Yedepa.com'un teknik ürün sayfalarında her kompresör modeli için önerilen yağ tipi ve şarj miktarı referans değerleri mevcuttur; bu bilgileri iş öncesinde mutlaka kontrol edin.

Sonuç: Eksiksiz Bir R600a Şarj Süreci İçin Kontrol Listesi

Doğru yapılmış bir R600a gaz dolumu ve kompresör değişimi, buzdolabına yıllarca kesintisiz çalışma ömrü kazandırır. Aşağıdaki kontrol listesini saha notlarınıza ekleyin:

1. ✔ Sistemi sertifikalı gaz geri kazanım cihazıyla tahliye ettim.
2. ✔ Eski kompresörü söktüm, yeni R600a uyumlu kompresörü monte ettim.
3. ✔ Filtre kurutucuyu yenisi ile değiştirdim.
4. ✔ Azot akışı altında gümüş lehimle boru bağlantılarını yaptım.
5. ✔ 6–8 bar nitrojen ile sızıntı testi yaptım, 30 dakika tuttu.
6. ✔ İki aşamalı pompayla 500 mikronun altına vakum çektim, 30 dakika tuttum.
7. ✔ Dijital terazi ile etiket değerindeki R600a miktarını sıvı fazda doldurdum.
8. ✔ Proses hattını kapattım, kompresörü devreye aldım.
9. ✔ Emme/basma basınçları, akım değeri ve iç mekan sıcaklıklarını ölçtüm.
10. ✔ Çalışma alanını havalandırdım, gaz kaçak testi ile kapattım.

Tüm bu adımları eksiksiz uyguladığınızda, müşterinizin buzdolabı hem optimum soğutma performansına hem de enerji verimliliğine kavuşacaktır. Doğru kompresör modelini seçmek için Yedepa.com'un Hermetik Kompresörler kategorisini inceleyebilir, model koduna veya teknik değerlere göre filtreleme yapabilirsiniz.
