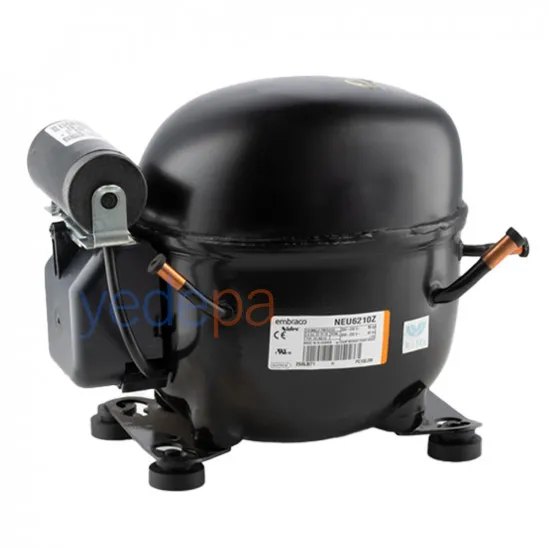

Embraco NEU6210Z Buzdolabı Kompresörü – 1/2 HP R134a Hermetik Pistonlu (NEU 6210 Z)

Embraco NEU 6210 Z (bitişik yazımı NEU6210Z; sahada kısaca 6210 Z olarak aranır), R134a ile çalışan hermetik pistonlu buzdolabı motorudur (kompresör). Embraco kataloğuna göre HBP (yüksek buharlaşma basıncı) uygulamaları için tasarlanmıştır. 12,1 cm³ süpürme hacmiyle ASHRAE anma noktasında (+7,2 °C buharlaşma / +54,4 °C yoğuşma) 1.231 W (4.200 BTU/h) soğutma kapasitesi verir; verimi 2,37 W/W'tır. EN 12900 noktasında (+5 °C buharlaşma / +50 °C yoğuşma) 1.102 W kapasite, 2,33 W/W verim sağlar. Güç sınıfı 1/2 HP'dir. Tek fazlı CSIR motoru 220-240 V / 50 Hz şebekede çalışır. Şişe soğutucular, teşhir dolapları, ticari buzdolapları, su sebilleri ve benzeri yüksek buharlaşma sıcaklıklı soğutma sistemlerinde kullanılır.

Önemli: Embraco kataloğunda bu kompresörün soğutma biçimi fan olarak belirtilir ve 520 m³/h hava debisi istenir. Kompresörün üzerine hava üfleyen bir fan öngörülmeden monte edilmemelidir. Yüksek kalkış momentli (HST) motoru sayesinde hem kılcal borulu hem genleşme valfli devrelerde kalkış yapar.

Şişe Soğutucu, Teşhir Dolabı ve Ticari Buzdolaplarında R134a ile Çalışan HBP Hermetik Kompresör

CSIR motor, kalkışta marş rölesi ve marş kondansatörü ile devreye girer; çalışma kondansatörü gerekmez (Embraco elektrik kiti kodu ELKOM NEU6210Z 268HA51N1A). Kompresör etiketindeki uyarı gereği marş cihazı bağlanmadan çalıştırılmaz. Kalkış akımı (LRA) 18,5 A'dır. Aynı kompresörün 200-230 V 50 Hz / 208-230 V 60 Hz çift frekanslı sürümü ayrı bir üründür: Embraco NEU 6210 Z Dual Frekans.

Kompresör yağı POE (polyolester) ISO 22 tipindedir ve fabrika şarjı 350 ml'dir. Ağırlığı 10,6 kg'dır. Slovakya'daki Embraco fabrikasında üretilir.

Teknik Özellikler (Embraco Avrupa Kataloğu)

• Marka / Model: Embraco NEU6210Z (NEU 6210 Z) · Embraco kodu 268HA51 (kit kodu 268HA51M1AJ)
• Tip: hermetik pistonlu (on-off) · tek fazlı CSIR motor · HST yüksek kalkış momenti
• Uygulama / Gaz: HBP (yüksek buharlaşma basıncı) · R134a
• Güç Sınıfı: 1/2 HP
• Soğutma Kapasitesi (ASHRAE): 1.231 W (4.200 BTU/h) · +7,2 °C buharlaşma / +54,4 °C yoğuşma · 2,37 W/W
• Soğutma Kapasitesi (EN 12900): 1.102 W · +5 °C buharlaşma / +50 °C yoğuşma · 2,33 W/W
• Süpürme Hacmi: 12,1 cm³
• Elektrik: 220-240 V / 50 Hz · tek faz · LRA 18,5 A
• Elektrik Bileşenleri: marş rölesi + marş kondansatörü (CSIR) · çalışma kondansatörü yok · termik koruyucu · Embraco elektrik kiti ELKOM NEU6210Z 268HA51N1A
• Yağ: POE (polyolester) ISO 22 · 350 ml
• Soğutma Biçimi: fan ile · 520 m³/h hava debisi
• Genleşme Elemanı: kılcal boru veya genleşme valfi
• Ağırlık: 10,6 kg
• Üretim Yeri: Slovakya (Embraco Slovakia)

Ölçüler, Bağlantılar ve Montaj Notları

• Genel Ölçüler: yükseklik 200 mm · gövde genişliği 199 mm · bağlantılar dahil genişlik 241 mm · derinlik 162 mm

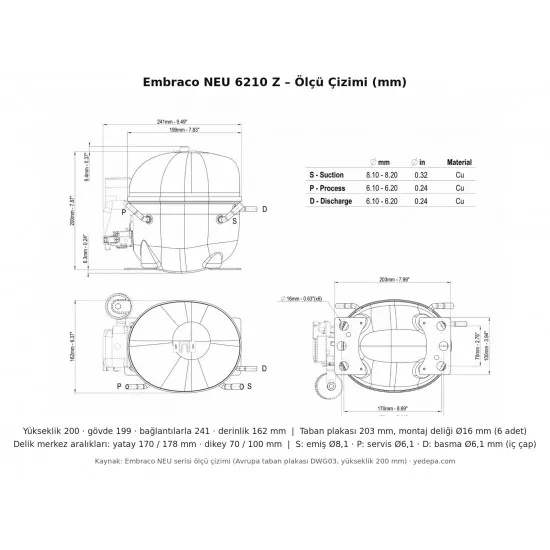

• Taban Plakası: Avrupa tipi (Embraco DWG03) · genişlik 203 mm · montaj delikleri Ø16 mm (6 adet) · delik merkez aralıkları 170 mm ve 178 mm (yatay), 70 mm ve 100 mm (dikey) · ölçülü çizim 2. görselde
• Emiş Bağlantısı: bakır, iç çap 8,10-8,20 mm (5/16 inç boruya karşılık gelir)
• Basma Bağlantısı: bakır, iç çap 6,10-6,20 mm (1/4 inç boruya karşılık gelir)
• Servis (Proses) Bağlantısı: bakır, iç çap 6,10-6,20 mm

Kapasite Tablosu (Embraco Avrupa Kataloğu, EN 12900, 220 V / 50 Hz, R134a)

Değerler EN 12900 koşulunda (20 °C dönüş gazı, fanlı) verilmiştir; tolerans ±%5'tir.

Usta Tavsiyeleri

• Fanı ihmal etmeyin: kompresör fanla soğutulacak şekilde tasarlanmıştır; Embraco 520 m³/h hava debisi ister. Kondenser fanının hava akışını kompresör gövdesine de yönlendirin.
• HBP rejiminde kullanın: bu model yüksek buharlaşma sıcaklıkları (şişe soğutucu, teşhir dolabı, ticari buzdolabı) içindir; dondurucu (LBP) uygulaması için Embraco'nun LBP serisini seçin.
• POE yağa dikkat edin: kompresörde POE ISO 22 yağ vardır. POE yağ nemi hızla çeker; kompresörü montajdan hemen önce açın, sistemi iyi vakumlayın ve drayeri (kurutucu filtre) mutlaka yenileyin.
• Elektrik bağlantısını doğru kurun: CSIR motor marş rölesi, marş kondansatörü ve termik koruyucu ile çalışır; çalışma kondansatörü bağlanmaz. Kalkış akımı 18,5 A'dır; marş cihazı bağlanmadan kompresörü çalıştırmayın.
• Boru çaplarını bağlantılara göre seçin: emiş iç çapı 8,10-8,20 mm (5/16 inç), basma ve servis iç çapı 6,10-6,20 mm (1/4 inç) bakırdır.
• Doğru sürümü seçin: şebekeniz 220-240 V / 50 Hz ise bu ürün; 60 Hz veya 200-230 V şebeke için çift frekanslı NEU 6210 Z sürümünü tercih edin.

Teknik doküman: Embraco Avrupa kompresör kataloğu 2020 – NEU6210Z sayfa 29, ölçü çizimi DWG03 sayfa 52 (PDF, İngilizce)
