Zingfa QR3-145 Hermetik Kompresör – 8 HP, R404A, Trifaze 380 V, 20.220 W

Zingfa QR3-145, artı sıcaklıkta çalışan büyük soğuk oda, meyve-sebze deposu ve merkezi ticari soğutma sistemleri için üretilmiş 8 HP hermetik pistonlu kompresördür. R404A ile çalışır; 145 cm³ silindir hacmiyle +7,2 °C buharlaşma / +54,5 °C yoğuşma koşulunda 20.220 W (68.991 BTU/h) soğutma kapasitesi verir. 380-400 V trifaze beslenir; kondansatör ve röle gerektirmez.

R404A Gazlı Trifaze Pistonlu Kompresör: Büyük Artı Sıcaklık Soğuk Odaları İçin

Zhejiang Ankang (Xingfa) üretimi QR3 serisi, orta ve yüksek arka basınçlı (M/HBP) uygulamalar için tasarlanmıştır; −30 … +10 °C buharlaşma aralığında çalışır. Dahili motor termiği ve dahili basınç tahliye valfiyle korunur. Vidalı (rotalock) emiş ve basma bağlantıları, yağ seviyesi gözetleme camı ve karter ısıtıcı bağlantısı bulunur.

Öne Çıkan Teknik Özellikler ve Donanım

• Marka / Model: Zingfa QR3-145 · üretici Zhejiang Ankang (Xingfa)
• Soğutucu akışkan: R404A
• Uygulama: M/HBP (orta/yüksek arka basınç) · buharlaşma −30 … +10 °C · yoğuşma +30 … +60 °C
• Silindir hacmi: 145 cm³ · devir 2.900 d/dk
• Motor: 3 faz, 2 kutuplu · kilitli rotor akımı (LRA) 70 A · nominal çalışma akımı 12,9 A · sargı direnci 2,0 Ω (25 °C) · izolasyon sınıfı F
• Besleme: 380-400 V / 3~ / 50 Hz (460 V / 3~ / 60 Hz) · kondansatör ve röle gerekmez
• Koruma: dahili motor termiği · dahili basınç tahliye valfi
• Yağ: POE, ISO VG 32, 2.000 ml · yağ seviyesi gözetleme camı

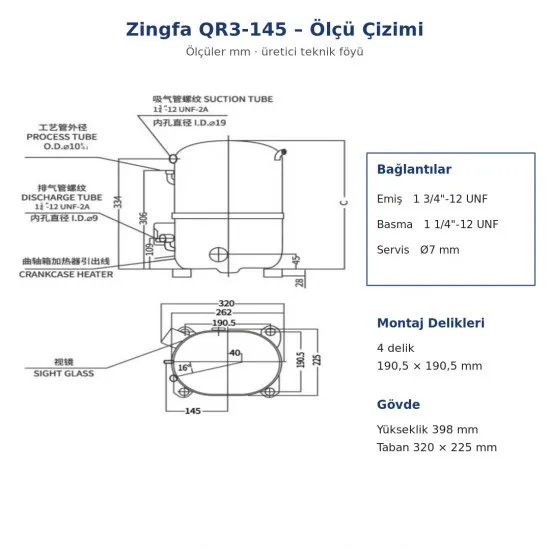

• Bağlantılar: emiş 1 3/4"-12 UNF · basma 1 1/4"-12 UNF (rotalock) · servis (proses) borusu Ø7 mm
• Ölçüler: yükseklik 398 mm · taban 320 × 225 mm
• Montaj: 4 delik (190,5 × 190,5 mm) · 4 lastik takoz ile
• Ses gücü: ≤ 65 dB(A) · koruma sınıfı IP21
• Basınç sınırları: yüksek taraf maks. 3,2 MPa · alçak taraf maks. 2,0 MPa · basma sıcaklığı ≤ 125 °C

Nominal Performans

+7,2 °C buharlaşma / +54,5 °C yoğuşma (emiş gazı 35 °C, aşırı soğutma 8,3 K, ortam 35 °C): 20.220 W (68.991 BTU/h) soğutma kapasitesi, 7.940 W giriş gücü, COP 2,6. Buharlaşma sıcaklığı düştükçe kapasite azalır; seçimi kabin hedef sıcaklığınıza göre yapın.

• ⚡ Trifaze bağlantı: Kompresör uzun süre ters yönde çalıştırılmamalıdır; faz sırası ve faz koruma rölesi kontrol edilmelidir. Sistemde basınç, sıcaklık, yağ dönüşü, aşırı akım ve faz hatası korumaları bulunmalıdır.
• 🔧 Devreye alma: Sistem kompresörle vakumlanmaz; kompresör gaz şarj edilmeden ve vakum altında çalıştırılmaz. Gaz şarjı kompresöre yakın emiş/basma hattından değil, uzaktaki şarj noktasından yapılmalıdır. Bağlantı tapaları söküldükten sonra montaj 15 dakika içinde tamamlanmalıdır.
• 🌡️ Karter ısıtıcı: Durma sırasında gaz göçünü önlemek için karter ısıtıcı önerilir (45 W); ilk çalıştırmadan ya da uzun duruştan 12 saat önce enerjilendirilmelidir. Emiş hattı kızgınlığı (superheat) korunarak sıvı dönüşü önlenmelidir.
• ⏱️ Çalışma düzeni: Yağ seviyesinin korunması için en az 10 dakika sürekli çalışma ve dur-kalk arasında en az 3 dakika bekleme önerilir. Çalışırken eğim 15°'yi geçmemelidir.
