Ziehl-Abegg FN045-VDK.2F.V7P2 Aksiyal Fan (170368) – 450 mm, 400V Trifaze, Çift Devir (1280/970 rpm)

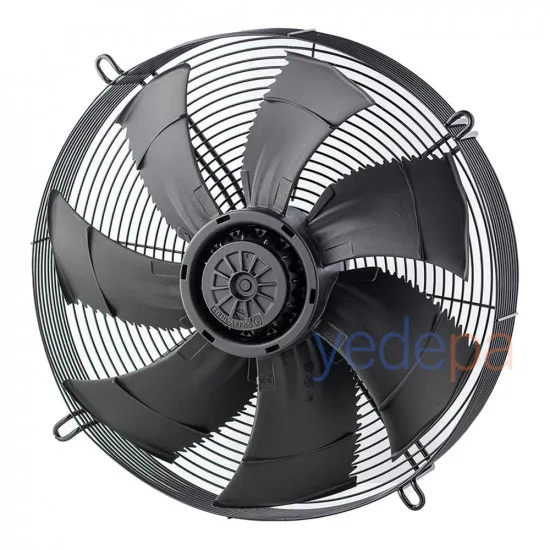

Ziehl-Abegg FN045-VDK.2F.V7P2 (artikel 170368), 450 mm çaplı FE2owlet sickle (orak) kanatlı aksiyal fandır. VDK tipi, çift devirli (Dahlander) trifaze motora sahiptir: aynı fan hem yüksek hem düşük devirde çalışabilir. Kanat profili baykuş kanadı aerodinamiğinden geliştirilmiştir; tırtıklı firar kenarı ve winglet uçları aynı debide belirgin daha düşük ses üretir.

Çift Devirli Trifaze Kondenser Fanı

Çift devir, kondenser fanlarında en çok istenen özelliktir: yaz/tam yükte yüksek devir, kış ve gece saatlerinde düşük devir. Böylece hem kondenzasyon basıncı kontrol altında tutulur hem ses ve enerji tüketimi düşer — ayrıca fan hız kontrol cihazına gerek kalmadan iki kademe elde edilir. Motor rotor içinde, termik korumalıdır; koruma kafesiyle birlikte gelir ve emici (V) yönde çalışır.

Teknik Özellikler (Resmî Ziehl-Abegg Data Sheet)

• Marka / Model: Ziehl-Abegg FN045-VDK.2F.V7P2 | Artikel: 170368
• Kanat Çapı: 450 mm — FE2owlet sickle profil, kompozit malzeme
• Besleme: 400 V / 3~ / 50 Hz (trifaze), Dahlander çift devir
• Devir (50 Hz): 1.280 / 970 rpm (yüksek / düşük kademe)
• Güç / Akım (50 Hz): 350 / 220 W · 0,64 / 0,35 A · cos φ 0,79
• Yön: Emici (V) | Tasarım: K | Koruma kafesi dahil
• Koruma: IP54 | Termik korumalı sargı (THCL 155, 70 °C)

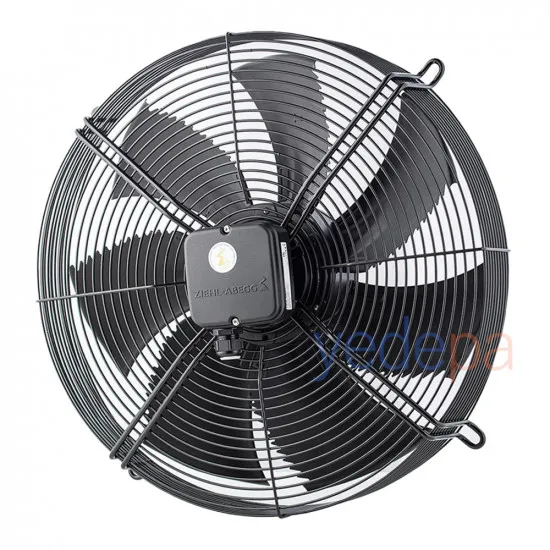

• 3. görselde ürünün kendi etiket fotoğrafı — değerler etiketten teyit edilmiştir

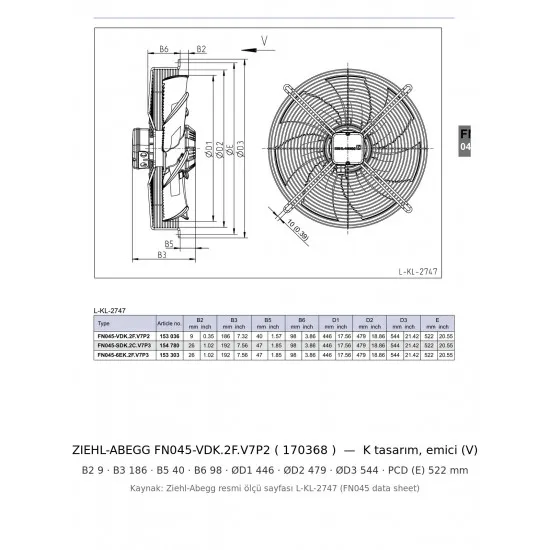

• Montaj Ölçüleri: ØD1 446 · kafes ØD3 544 · delik çemberi (PCD) 522 mm · B3 186 mm — 2. görselde resmî ölçü çizimi (L-KL-2747)
• Kullanım: Kondenser üniteleri, kuru soğutucular, soğuk oda cihazları, ticari soğutma

• 🔧 Çift devir bağlantısı: Yüksek kademe için ∆ (üçgen), düşük kademe için Y (yıldız) bağlantı — motor etiketindeki şemaya uyun, iki kademeyi aynı anda enerjilemeyin.
• Montajda kanat dengesini bozmayın: Fanı kanattan değil taşıyıcı halkadan tutarak taşıyın.
• Aynı gövdenin diğer motor seçenekleri sitemizde mevcut: monofaze 4EK / 4EW ve 6EK 900 devir.
